Насос відцентровий консольний
Номер патенту: 31348
Опубліковано: 10.04.2008
Автори: Горбенко Олександр Борисович, Прокопенко Володимир Ілліч, Шевченко Сергій Михайлович
Формула / Реферат
Насос відцентровий консольний, що містить корпус з вхідним і вихідним патрубками, з тильного боку корпуса закріплена кришка, внутрішніми стінками корпуса і кришки утворена порожнина відведення, до кришки прикріплений кронштейн з підшипниками, всередині корпуса, кришки і кронштейна розміщений вал з робочим колесом, який відрізняється тим, що стінки порожнини відведення розміщені паралельно осі обертання, виконані на різних діаметрах і рівновіддалені від неї по колу, а вихідний патрубок установлений перпендикулярно до цієї осі.
Текст

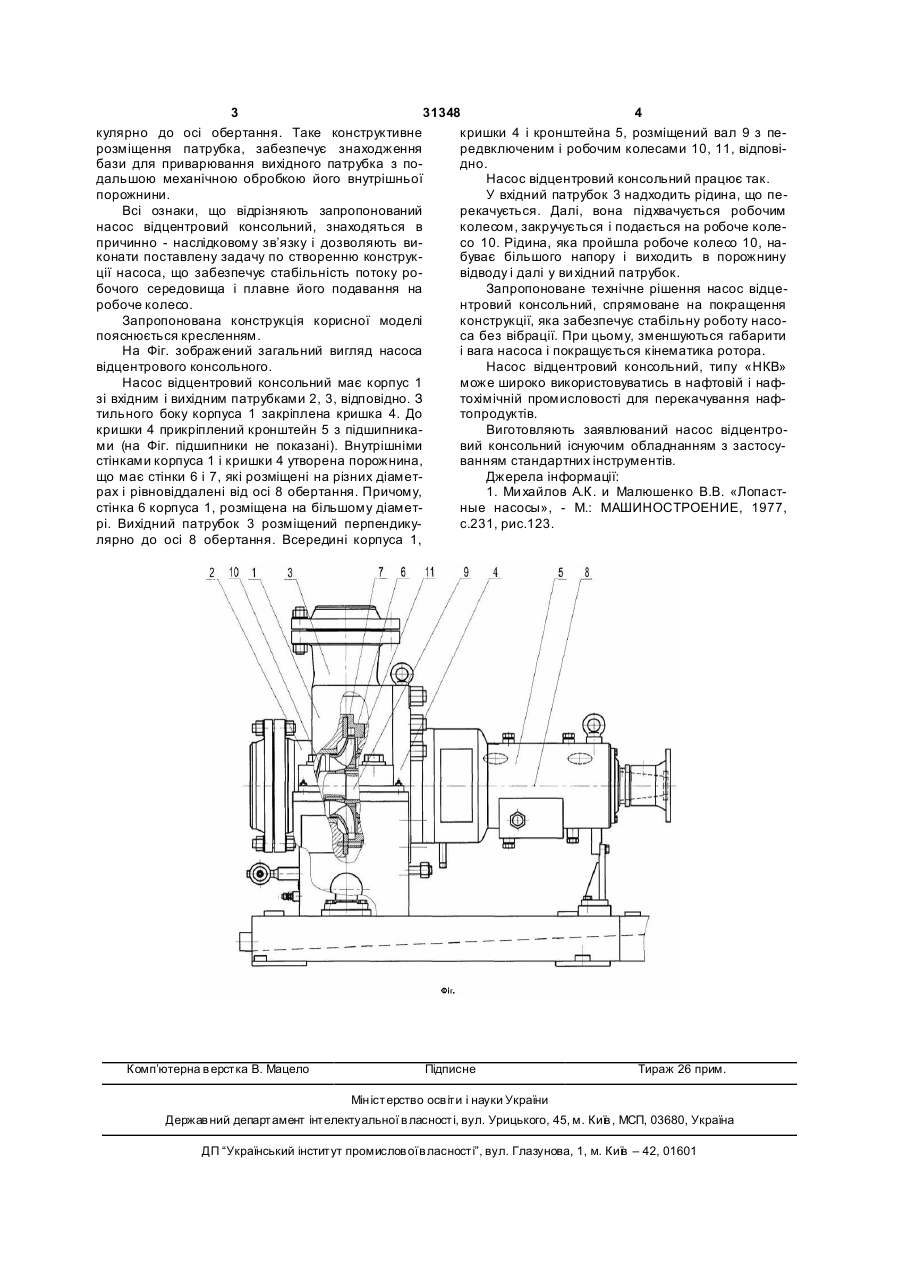

Насос відцентровий консольний, що містить корпус з вхідним і вихідним патрубками, з тильного 3 31348 4 кулярно до осі обертання. Таке конструктивне кришки 4 і кронштейна 5, розміщений вал 9 з перозміщення патрубка, забезпечує знаходження редвключеним і робочим колесами 10, 11, відповібази для приварювання вихідного патрубка з подно. дальшою механічною обробкою його внутрішньої Насос відцентровий консольний працює так. порожнини. У вхідний патрубок 3 надходить рідина, що пеВсі ознаки, що відрізняють запропонований рекачується. Далі, вона підхвачується робочим насос відцентровий консольний, знаходяться в колесом, закручується і подається на робоче колепричинно - наслідковому зв’язку і дозволяють висо 10. Рідина, яка пройшла робоче колесо 10, наконати поставлену задачу по створенню конструкбуває більшого напору і виходить в порожнину ції насоса, що забезпечує стабільність потоку ровідводу і далі у ви хідний патрубок. бочого середовища і плавне його подавання на Запропоноване технічне рішення насос відцеробоче колесо. нтровий консольний, спрямоване на покращення Запропонована конструкція корисної моделі конструкції, яка забезпечує стабільну роботу насопояснюється кресленням. са без вібрації. При цьому, зменшуються габарити На Фіг. зображений загальний вигляд насоса і вага насоса і покращується кінематика ротора. відцентрового консольного. Насос відцентровий консольний, типу «НКВ» Насос відцентровий консольний має корпус 1 може широко використовуватись в нафтовій і нафзі вхідним і вихідним патрубками 2, 3, відповідно. З тохімічній промисловості для перекачування нафтильного боку корпуса 1 закріплена кришка 4. До топродуктів. кришки 4 прикріплений кронштейн 5 з підшипникаВиготовляють заявлюваний насос відцентроми (на Фіг. підшипники не показані). Внутрішніми вий консольний існуючим обладнанням з застосустінками корпуса 1 і кришки 4 утворена порожнина, ванням стандартних інструментів. що має стінки 6 і 7, які розміщені на різних діаметДжерела інформації: рах і рівновіддалені від осі 8 обертання. Причому, 1. Ми хайлов А.К. и Малюшенко В.В. «Лопастстінка 6 корпуса 1, розміщена на більшому діаметные насосы», - М.: МАШИНОСТРОЕНИЕ, 1977, рі. Вихідний патрубок 3 розміщений перпендикус.231, рис.123. лярно до осі 8 обертання. Всередині корпуса 1, Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal cradle-mounted pump
Автори англійськоюProkopenko Volodymyr Illich, Shevchenko Serhii Mykhailovych, Horbenko Oleksandr Borysovych
Назва патенту російськоюНасос центробежный консольный
Автори російськоюПрокопенко Владимир Ильич, Шевченко Сергей Михайлович, Горбенко Александр Борисович
МПК / Мітки
МПК: F04D 29/40, F04D 1/00
Мітки: відцентровий, консольний, насос
