Формула / Реферат

Приводна станція горизонтально-замкненого конвеєра, що містить раму, на якій встановлені електродвигун і редуктор з вихідним валом, кінематично з'єднані між собою, вертикальний приводний вал, встановлений в підшипниках, приводну зірочку, жорстко встановлену на вертикальному приводному валу, та механічну передачу, яка кінематично з'єднує редуктор з вертикальним приводним валом, яка відрізняється тим, що механічна передача виконана у вигляді ланцюгової передачі, ведуча зірочка якої жорстко встановлена на вихідному валу редуктора, а ведена зірочка встановлена на вертикальному приводному валу.

Текст

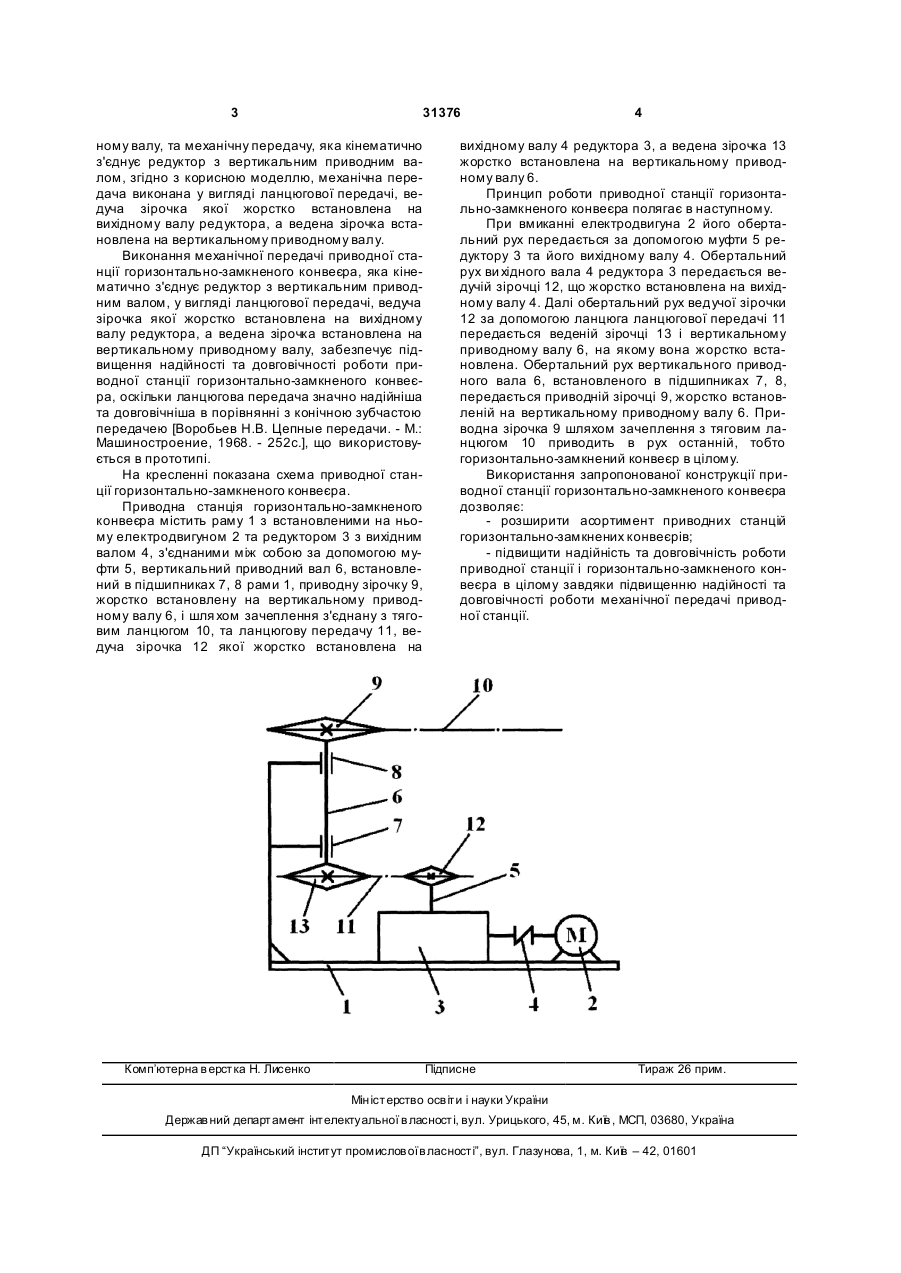

Приводна станція горизонтально-замкненого конвеєра, що містить раму, на якій встановлені 3 31376 ному валу, та механічну передачу, яка кінематично з'єднує редуктор з вертикальним приводним валом, згідно з корисною моделлю, механічна передача виконана у вигляді ланцюгової передачі, ведуча зірочка якої жорстко встановлена на вихідному валу редуктора, а ведена зірочка встановлена на вертикальному приводному валу. Виконання механічної передачі приводної станції горизонтально-замкненого конвеєра, яка кінематично з'єднує редуктор з вертикальним приводним валом, у вигляді ланцюгової передачі, ведуча зірочка якої жорстко встановлена на вихідному валу редуктора, а ведена зірочка встановлена на вертикальному приводному валу, забезпечує підвищення надійності та довговічності роботи приводної станції горизонтально-замкненого конвеєра, оскільки ланцюгова передача значно надійніша та довговічніша в порівнянні з конічною зубчастою передачею [Воробьев Н.В. Цепные передачи. - М.: Машиностроение, 1968. - 252с.], що використовується в прототипі. На кресленні показана схема приводної станції горизонтально-замкненого конвеєра. Приводна станція горизонтально-замкненого конвеєра містить раму 1 з встановленими на ньому електродвигуном 2 та редуктором 3 з вихідним валом 4, з'єднаними між собою за допомогою муфти 5, вертикальний приводний вал 6, встановлений в підшипниках 7, 8 рами 1, приводну зірочку 9, жорстко встановлену на вертикальному приводному валу 6, і шля хом зачеплення з'єднану з тяговим ланцюгом 10, та ланцюгову передачу 11, ведуча зірочка 12 якої жорстко встановлена на Комп’ютерна в ерстка Н. Лисенко 4 вихідному валу 4 редуктора 3, а ведена зірочка 13 жорстко встановлена на вертикальному приводному валу 6. Принцип роботи приводної станції горизонтально-замкненого конвеєра полягає в наступному. При вмиканні електродвигуна 2 його обертальний рух передається за допомогою муфти 5 редуктору 3 та його вихідному валу 4. Обертальний рух ви хідного вала 4 редуктора 3 передається ведучій зірочці 12, що жорстко встановлена на вихідному валу 4. Далі обертальний рух ведучої зірочки 12 за допомогою ланцюга ланцюгової передачі 11 передається веденій зірочці 13 і вертикальному приводному валу 6, на якому вона жорстко встановлена. Обертальний рух вертикального приводного вала 6, встановленого в підшипниках 7, 8, передається приводній зірочці 9, жорстко встановленій на вертикальному приводному валу 6. Приводна зірочка 9 шляхом зачеплення з тяговим ланцюгом 10 приводить в рух останній, тобто горизонтально-замкнений конвеєр в цілому. Використання запропонованої конструкції приводної станції горизонтально-замкненого конвеєра дозволяє: - розширити асортимент приводних станцій горизонтально-замкнених конвеєрів; - підвищити надійність та довговічність роботи приводної станції і горизонтально-замкненого конвеєра в цілому завдяки підвищенню надійності та довговічності роботи механічної передачі приводної станції. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Power-drive station of horizontally closed conveyor

Автори англійською

Pipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych

Назва патенту російською

Приводная станция горизонтально замкнутого конвейера

Автори російською

Пипа Борис Федорович, Марченко Анатолий Иванович, Павленко Георгий Иванович

МПК / Мітки

МПК: B65G 23/00

Мітки: приводна, конвеєра, горизонтально-замкненого, станція
