Швидкозмінний різцевий блок
Номер патенту: 31382
Опубліковано: 10.04.2008
Автори: Карпусь Владислав Євгенович, Котляр Олексій Віталійович
Формула / Реферат
Швидкозмінний різцевий блок, що складається з різцевого тримача і встановленого на ньому корпуса різцевої головки з різальною пластиною, який відрізняється тим, що корпус різцевої головки має гранований базовий отвір, кількість граней якого відповідає кількості граней базової поверхні різцевого тримача і відповідно кількості різальних пластин.
Текст

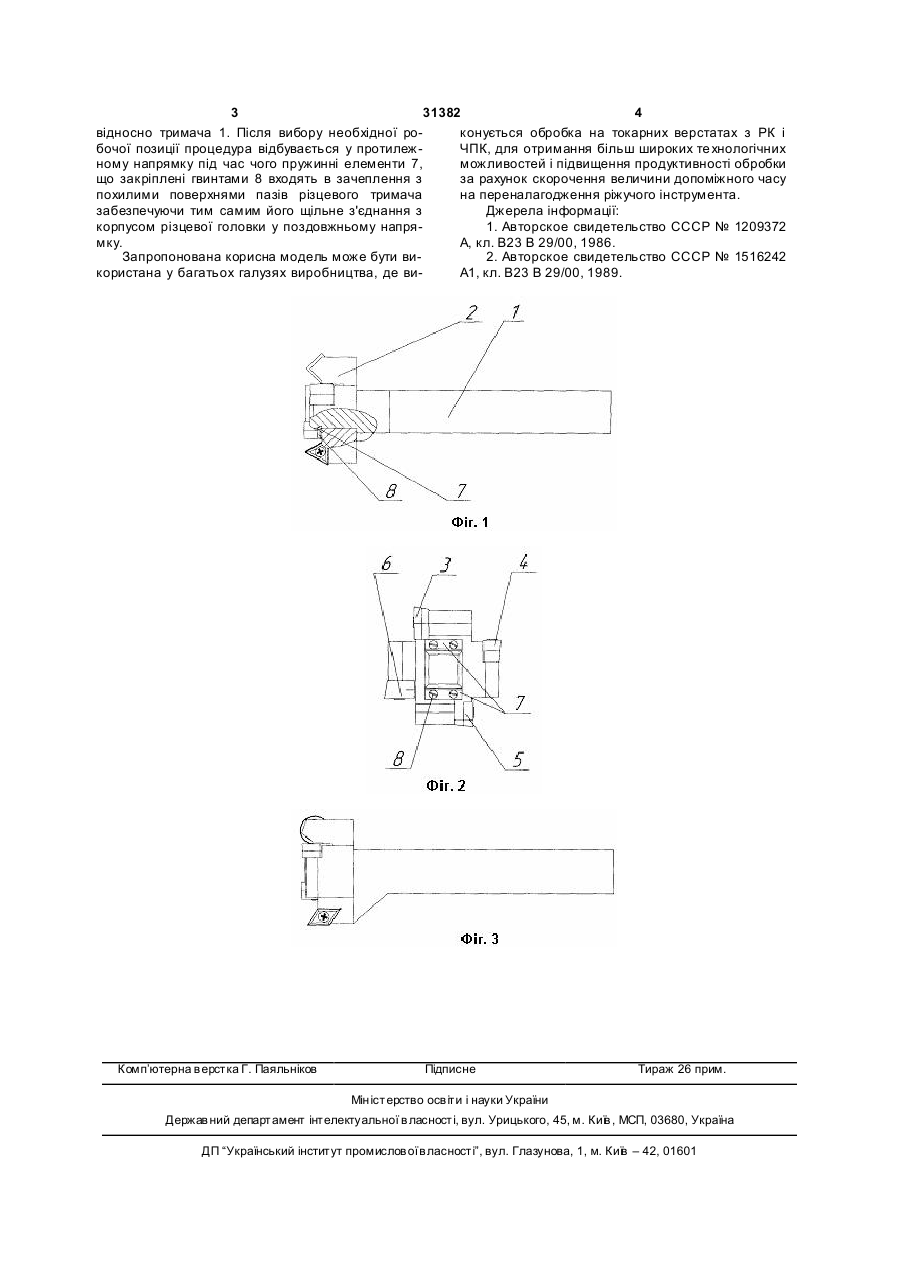

Швидкозмінний різцевий блок, що складається з різцевого тримача і встановленого на ньому корпуса різцевої головки з різальною пластиною, який відрізняє ться тим, що корпус різцевої головки має гранований базовий отвір, кількість граней якого відповідає кількості граней базової поверхні різцевого тримача і відповідно кількості різальних пластин. (19) (21) u200711972 (22) 29.10.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 р. (72) КАРПУСЬ ВЛАДИСЛАВ ЄВГЕНОВИЧ, UA, КОТЛЯР ОЛЕКСІЙ ВІТАЛІЙОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 31382 4 відносно тримача 1. Після вибору необхідної роконується обробка на токарних верстатах з РК і бочої позиції процедура відбувається у протилежЧПК, для отримання більш широких те хнологічних ному напрямку під час чого пружинні елементи 7, можливостей і підвищення продуктивності обробки що закріплені гвинтами 8 входять в зачеплення з за рахунок скорочення величини допоміжного часу похилими поверхнями пазів різцевого тримача на переналагодження ріжучого інструмента. забезпечуючи тим самим його щільне з'єднання з Джерела інформації: корпусом різцевої головки у поздовжньому напря1. Авторское свидетельство СССР № 1209372 мку. А, кл. В23 В 29/00, 1986. Запропонована корисна модель може бути ви2. Авторское свидетельство СССР № 1516242 користана у багатьох галузях виробництва, де виА1, кл. В23 В 29/00, 1989. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюQuick-change cutting block
Автори англійськоюKarpus Vladyslav Yevhenovych, Kotliar Oleksii Vitaliiovych
Назва патенту російськоюБыстросменный режущий блок
Автори російськоюКарпусь Владислав Евгеньевич, Котляр Алексей Витальевич
МПК / Мітки
МПК: B23B 27/00, B23B 29/00
Мітки: різцевий, швидкозмінний, блок
