Пристрій для центрування неробочої гілки стрічки конвеєра

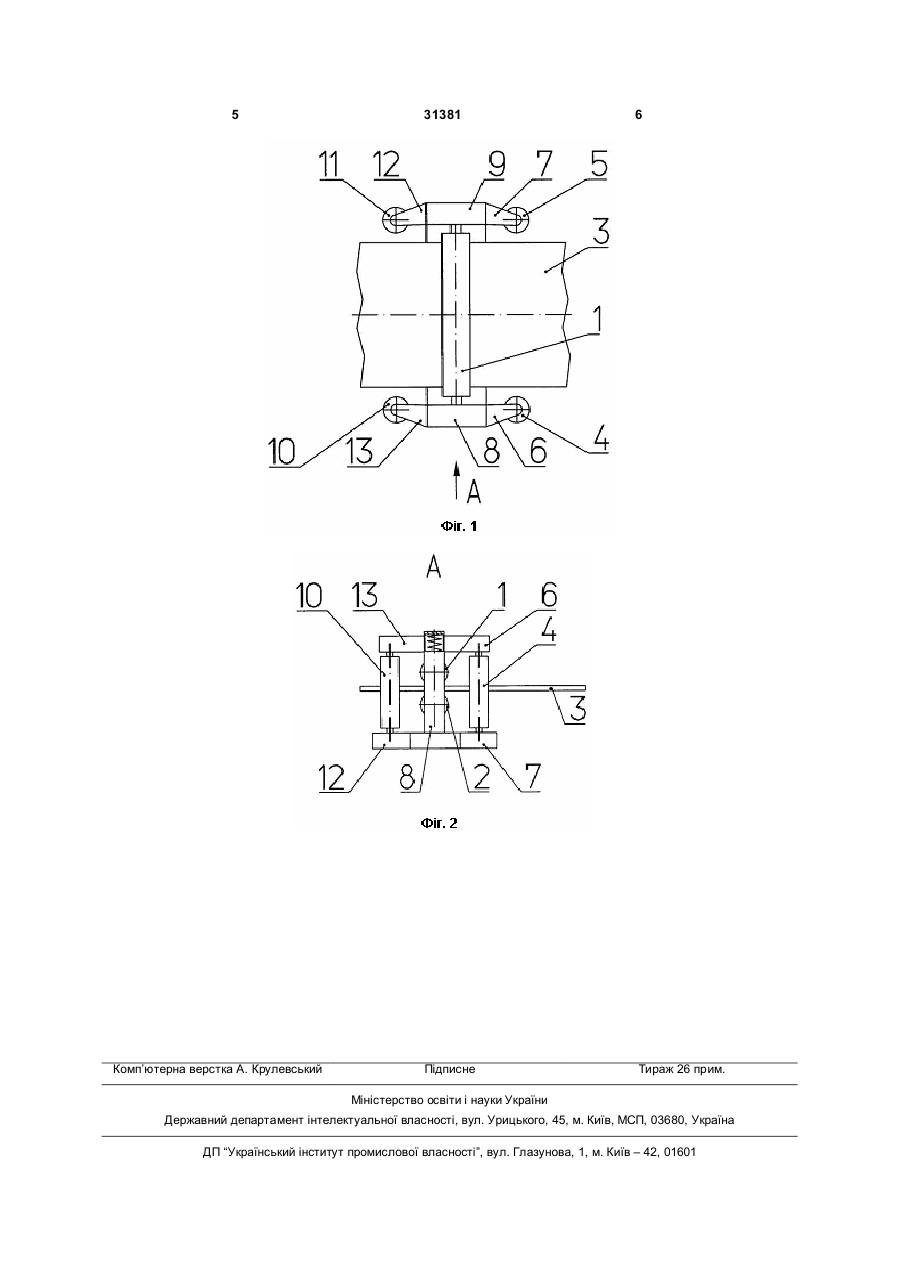

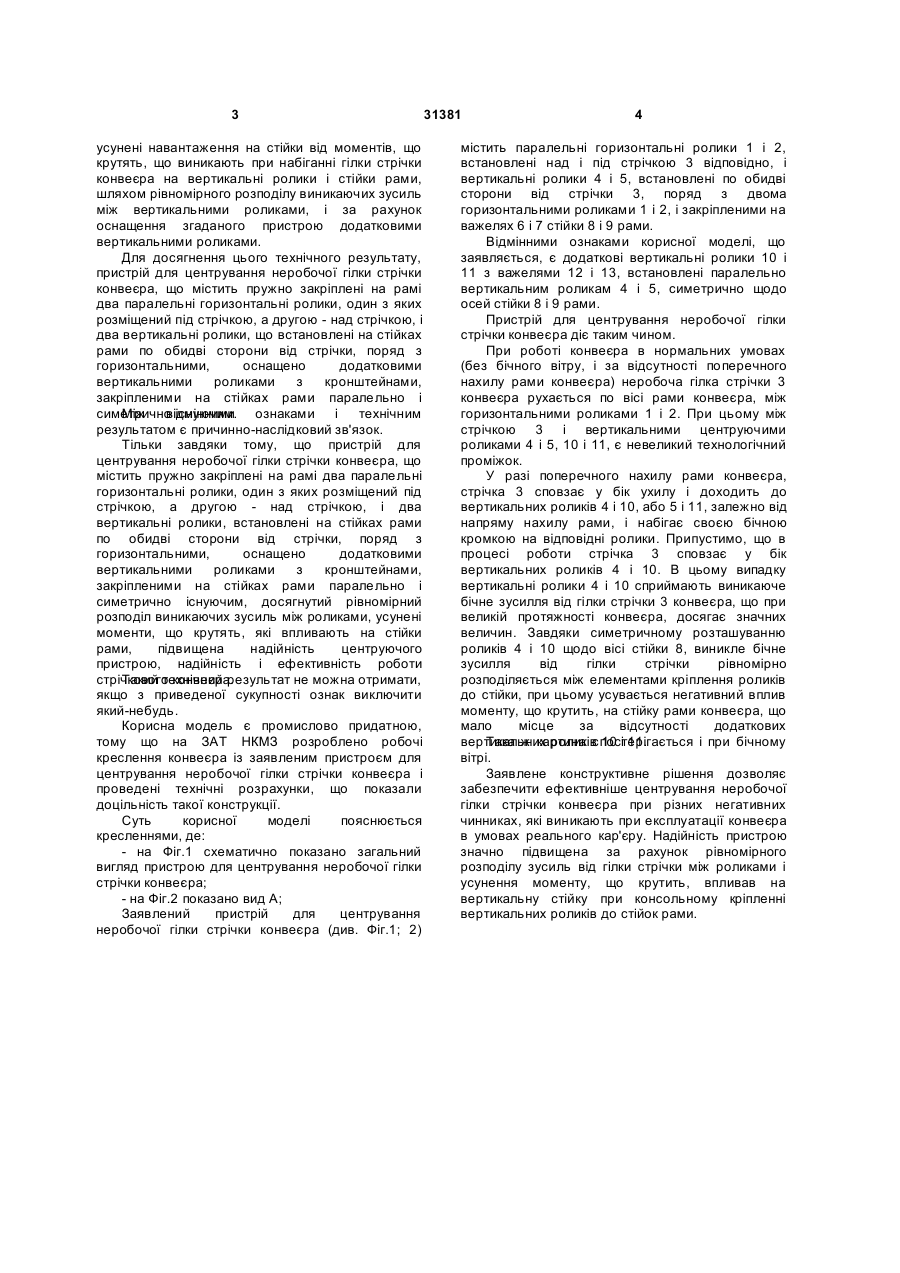

Пристрій для центрування неробочої гілки 3 усунені навантаження на стійки від моментів, що крутять, що виникають при набіганні гілки стрічки конвеєра на вертикальні ролики і стійки рами, шляхом рівномірного розподілу виникаючих зусиль між вертикальними роликами, і за рахунок оснащення згаданого пристрою додатковими вертикальними роликами. Для досягнення цього технічного результату, пристрій для центрування неробочої гілки стрічки конвеєра, що містить пружно закріплені на рамі два паралельні горизонтальні ролики, один з яких розміщений під стрічкою, а другою - над стрічкою, і два вертикальні ролики, що встановлені на стійках рами по обидві сторони від стрічки, поряд з горизонтальними, оснащено додатковими вертикальними роликами з кронштейнами, закріпленими на стійках рами паралельно і симетрично існуючим. ознаками і Між відмінними технічним результатом є причинно-наслідковий зв'язок. Тільки завдяки тому, що пристрій для центрування неробочої гілки стрічки конвеєра, що містить пружно закріплені на рамі два паралельні горизонтальні ролики, один з яких розміщений під стрічкою, а другою - над стрічкою, і два вертикальні ролики, встановлені на стійках рами по обидві сторони від стрічки, поряд з горизонтальними, оснащено додатковими вертикальними роликами з кронштейнами, закріпленими на стійках рами паралельно і симетрично існуючим, досягнутий рівномірний розподіл виникаючих зусиль між роликами, усунені моменти, що крутять, які впливають на стійки рами, підвищена надійність центруючого пристрою, надійність і ефективність роботи стрічкового конвеєра. Такий технічний результат не можна отримати, якщо з приведеної сукупності ознак виключити який-небудь. Корисна модель є промислово придатною, тому що на ЗАТ НКМЗ розроблено робочі креслення конвеєра із заявленим пристроєм для центрування неробочої гілки стрічки конвеєра і проведені технічні розрахунки, що показали доцільність такої конструкції. Суть корисної моделі пояснюється кресленнями, де: - на Фіг.1 схематично показано загальний вигляд пристрою для центрування неробочої гілки стрічки конвеєра; - на Фіг.2 показано вид А; Заявлений пристрій для центрування неробочої гілки стрічки конвеєра (див. Фіг.1; 2) 31381 4 містить паралельні горизонтальні ролики 1 і 2, встановлені над і під стрічкою 3 відповідно, і вертикальні ролики 4 і 5, встановлені по обидві сторони від стрічки 3, поряд з двома горизонтальними роликами 1 і 2, і закріпленими на важелях 6 і 7 стійки 8 і 9 рами. Відмінними ознаками корисної моделі, що заявляється, є додаткові вертикальні ролики 10 і 11 з важелями 12 і 13, встановлені паралельно вертикальним роликам 4 і 5, симетрично щодо осей стійки 8 і 9 рами. Пристрій для центрування неробочої гілки стрічки конвеєра діє таким чином. При роботі конвеєра в нормальних умовах (без бічного вітру, і за відсутності поперечного нахилу рами конвеєра) неробоча гілка стрічки 3 конвеєра рухається по вісі рами конвеєра, між горизонтальними роликами 1 і 2. При цьому між стрічкою 3 і вертикальними центруючими роликами 4 і 5, 10 і 11, є невеликий технологічний проміжок. У разі поперечного нахилу рами конвеєра, стрічка 3 сповзає у бік ухилу і доходить до вертикальних роликів 4 і 10, або 5 і 11, залежно від напряму нахилу рами, і набігає своєю бічною кромкою на відповідні ролики. Припустимо, що в процесі роботи стрічка 3 сповзає у бік вертикальних роликів 4 і 10. В цьому випадку вертикальні ролики 4 і 10 сприймають виникаюче бічне зусилля від гілки стрічки 3 конвеєра, що при великій протяжності конвеєра, досягає значних величин. Завдяки симетричному розташуванню роликів 4 і 10 щодо вісі стійки 8, виникле бічне зусилля від гілки стрічки рівномірно розподіляється між елементами кріплення роликів до стійки, при цьому усувається негативний вплив моменту, що крутить, на стійку рами конвеєра, що мало місце за відсутності додаткових вертикальних роликів 10 і 11. Така ж картина спостерігається і при бічному вітрі. Заявлене конструктивне рішення дозволяє забезпечити ефективніше центрування неробочої гілки стрічки конвеєра при різних негативних чинниках, які виникають при експлуатації конвеєра в умовах реального кар'єру. Надійність пристрою значно підвищена за рахунок рівномірного розподілу зусиль від гілки стрічки між роликами і усунення моменту, що крутить, впливав на вертикальну стійку при консольному кріпленні вертикальних роликів до стійок рами. 5 Комп’ютерна верстка А. Крулевський 31381 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
