Ножовий блок головки кутера

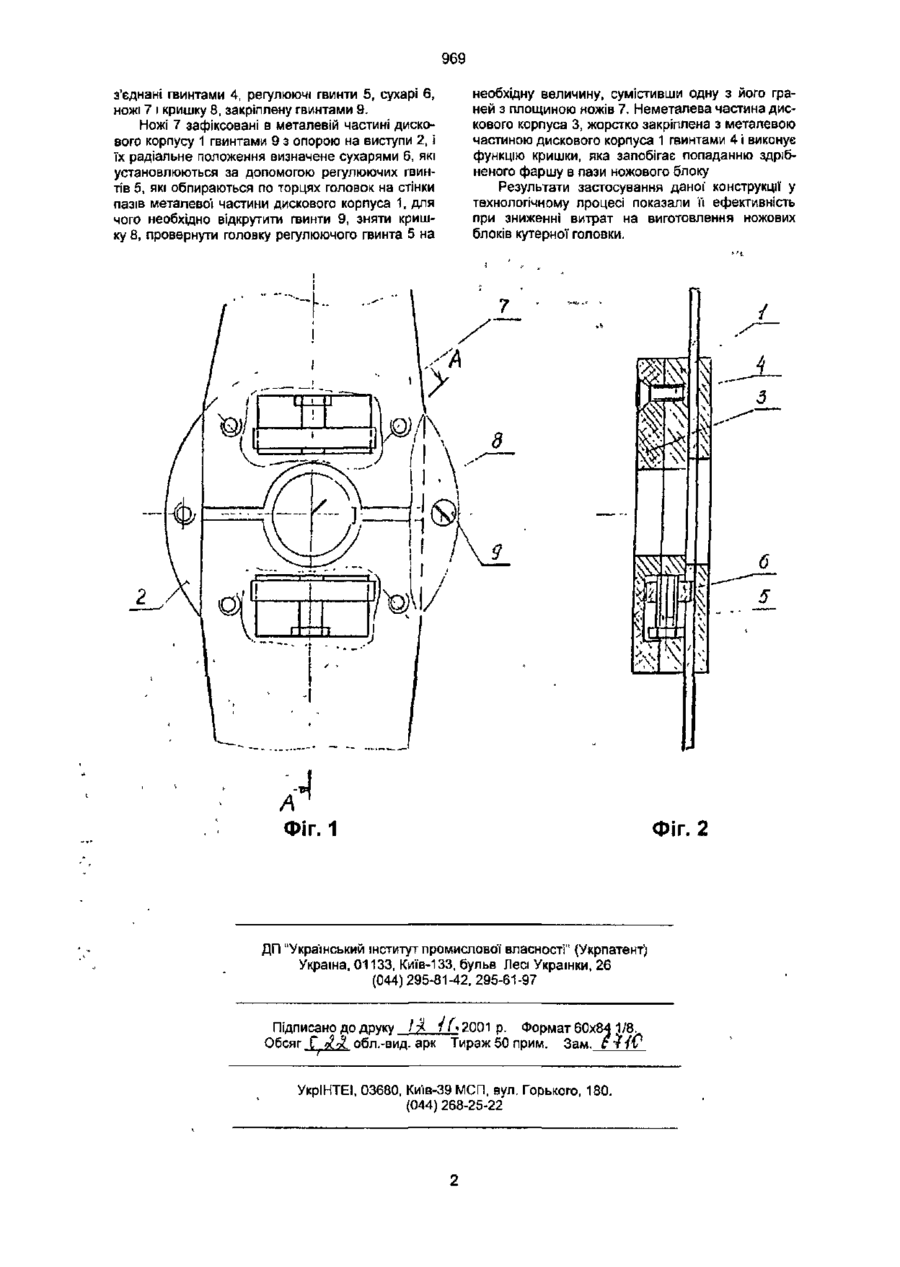

Ножовий блок головки кутера, який містить серпоподібні ножі, встановлені у дисковому корпу сі, І засіб для фіксації кожного з ножів у вигляді сухаря, установленого в пазу ножа з можливістю радіального переміщення в пазу дискового корпусу за допомогою регулюючого гвинта, який проходить через сухар, з головкою, контактуючою з площиною ножа, який відрізняється тим, що дисковий корпус виготовлений з двох частин, одна з яких виконана з неметалу з зазором між стінкою паза і торцем головки регулюючого гвинта, вісь якого зміщена у тіло металевої частини корпуса. Корисна модель відноситься до обладнання м'ясної промисловості, а саме - до робочих органів кутера для здрібнювання м'яса. Відомі конструкції ножових блоків, які мають серпоподібні ножі, які фіксують у дискових корпусах в декількох площинах з кутовим зміщенням відносно осі обертання ножової головки (див.: А.с. №1722776 А1, В02С18/18; А.с. №1734840 А1, В02С18/20; А.с. № 1748867 А1, В02С18/18). Вказані конструкції за рахунок великої ваги і кількості складових елементів мають велику матеріалоємність і малу продуктивність при постійній величині консольної частини вала кутерної головки. Найбільш близьким до пристрою згідно з корисною моделлю є ножовий блок голови кутера (див.: А.с. № 957959, В02С18/18). який має серпоподібні ножі, установлені у дисковому корпусі, і засіб для фіксації кожного з ножів у вигляді сухаря, установленого в пазу ножа, з можливістю радіального переміщення в пазу дискового корпусу за допомогою регулювального гвинта, який проходить через сухар. Регулювальний гвинт має головку, яка контактує з площиною ножа. Однак у відомому ножовому блоці суцільнометалевий дисковий корпус, виготовлений з високоміцного легованого сплаву, збільшує вартість виготовлення кутернс'і головки. Задачею корисної моделі є зниження матеріалоємності і вартості виготовлення ножового блока, а також підвищення виробництва кутерної головки при фіксованій довжині консольної частини вала. Задача вирішується тим, що у відомому ножовому блоці кутерної головки, яка містить серпоподібні ножі, встановлені у дисковому корпусі, і засіб для фіксації кожного з ножів у вигляді сухаря, установленого в пазу ножа з можливістю радіального переміщення в пазу дискового корпусу за допомогою регулюючого гвинта, який проходить через сухар, з головкою, контактуючою з площиною ножа, згідно корисної моделі дисковий корпус виготовлений з двох частин, одна з яких виконана з неметалу з зазором між стінкою паза і торцем головки регулюючого гвинта, вісь якого зміщена у тіло металевої частини корпуса. Виготовлення дискового корпуса з двох частин і виконання однієї з деталей неметалевою (наприклад, з поліаміду) дозволяє зменшити вагу ножового блоку і відповідно кутерної головки в цілому, що дозволяє при зберіганні кінематичної жорсткості вала кутерної головки розмістити більшу кількість ножів І збільшити виробництво техпроцесу. Зміщення осі гвинта у тіло металевої частини дискового корпуса та забезпечення зазору між головкою гвинта і стінкою паза неметалевої частини дискового корпуса, дозволяє розподілити навантаження від опорної торцевої головки регулюючого гвинта на стінку пазів металевої частини дискового корпуса. Крім того, заміна суцільнометалевого корпуса на дві частини, одна з яких виконана з неметалу, дозволяє знизити вартість його виготовлення за рахунок зменшення витрат високоміцних легованих нержавіючих сплавів, які дорого коштують. На фіг. 1 зображений ножовий блок головки кутера, загальний вигляд; на фіг. 2 - переріз А-А на фіг. 1. Ножовий блок головки кутера містить металеву частину дискового корпуса 1 (фіг.2) з виступом 2 і неметалеву частину дискового корпуса З, О)
