Безштоковий прес-молот
Номер патенту: 24568
Опубліковано: 10.07.2007
Автори: Кірієнко Тетяна Вікторівна, Кібірєв Анатолій Антонович, Кібірєв Володимир Анатолійович
Формула / Реферат
Безштоковий прес-молот, що містить привід на базі лінійного двигуна з індуктором, який розташований на станині, падаючу частину (бабу), станину з напрямними для падаючої частини, шабот, з'єднаний зі станиною, демпфер, електромагніти та гальмо, що розташовані у верхній частині станини, який відрізняється тим, що падаючу частину виконано без штока і рухається вона завдяки безпосередній дії на неї електромагнітного поля індуктора.
Текст

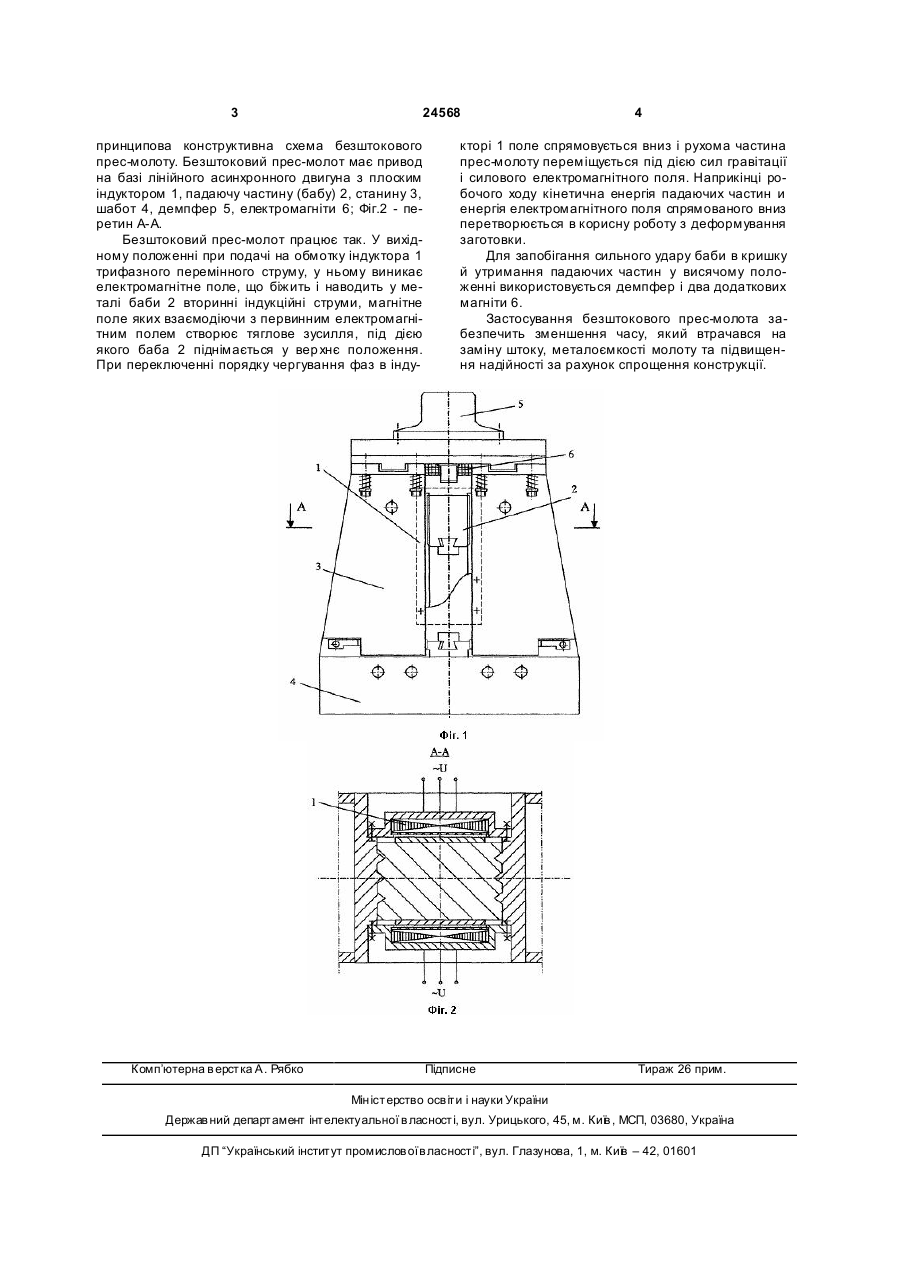

Безштоковий прес-молот, що містить привід на базі лінійного двигуна з індуктором, який роз 3 24568 принципова конструктивна схема безштокового прес-молоту. Безштоковий прес-молот має привод на базі лінійного асинхронного двигуна з плоским індуктором 1, падаючу частину (бабу) 2, станину 3, шабот 4, демпфер 5, електромагніти 6; Фіг.2 - перетин А-А. Безштоковий прес-молот працює так. У вихідному положенні при подачі на обмотку індуктора 1 трифазного перемінного струму, у ньому виникає електромагнітне поле, що біжить і наводить у металі баби 2 вторинні індукційні струми, магнітне поле яких взаємодіючи з первинним електромагнітним полем створює тяглове зусилля, під дією якого баба 2 піднімається у вер хнє положення. При переключенні порядку чергування фаз в інду Комп’ютерна в ерстка А. Рябко 4 кторі 1 поле спрямовується вниз і рухома частина прес-молоту переміщується під дією сил гравітації і силового електромагнітного поля. Наприкінці робочого ходу кінетична енергія падаючих частин и енергія електромагнітного поля спрямованого вниз перетворюється в корисну роботу з деформування заготовки. Для запобігання сильного удару баби в кришку й утримання падаючих частин у висячому положенні використовується демпфер і два додаткових магніти 6. Застосування безштокового прес-молота забезпечить зменшення часу, який втрачався на заміну штоку, металоємкості молоту та підвищення надійності за рахунок спрощення конструкції. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRodless press hammer
Автори англійськоюKibiriev Anatolii Antonovych, Kibiriev Volodymyr Anatoliovych, Kiriienko Tetiana Viktorivna
Назва патенту російськоюБесштоковый пресс-молот
Автори російськоюКибирев Анатолий Антонович, Кибирев Владимир Анатольевич, Кириенко Татьяна Викторовна
МПК / Мітки
МПК: B21J 9/00
Мітки: безштоковий, прес-молот
