Токарний самоцентруючий патрон з автоматичним приводом
Номер патенту: 31468
Опубліковано: 10.04.2008
Автори: Карпусь Владислав Євгенович, Іванов Віталій Олександрович
Формула / Реферат
Токарний самоцентруючий патрон з автоматичним приводом, який має корпус та кулачки, який відрізняється тим, що має плиту з радіальними пазами, які виконані під кутом 120 градусів один до одного, вздовж яких мають можливість переміщення кулачки з установними гвинтами та опорними елементами за допомогою направляючої планки й гвинта з лівою та правою різзю, причому один кінець гвинта має крок різі, вдвічі менший за інший.
Текст

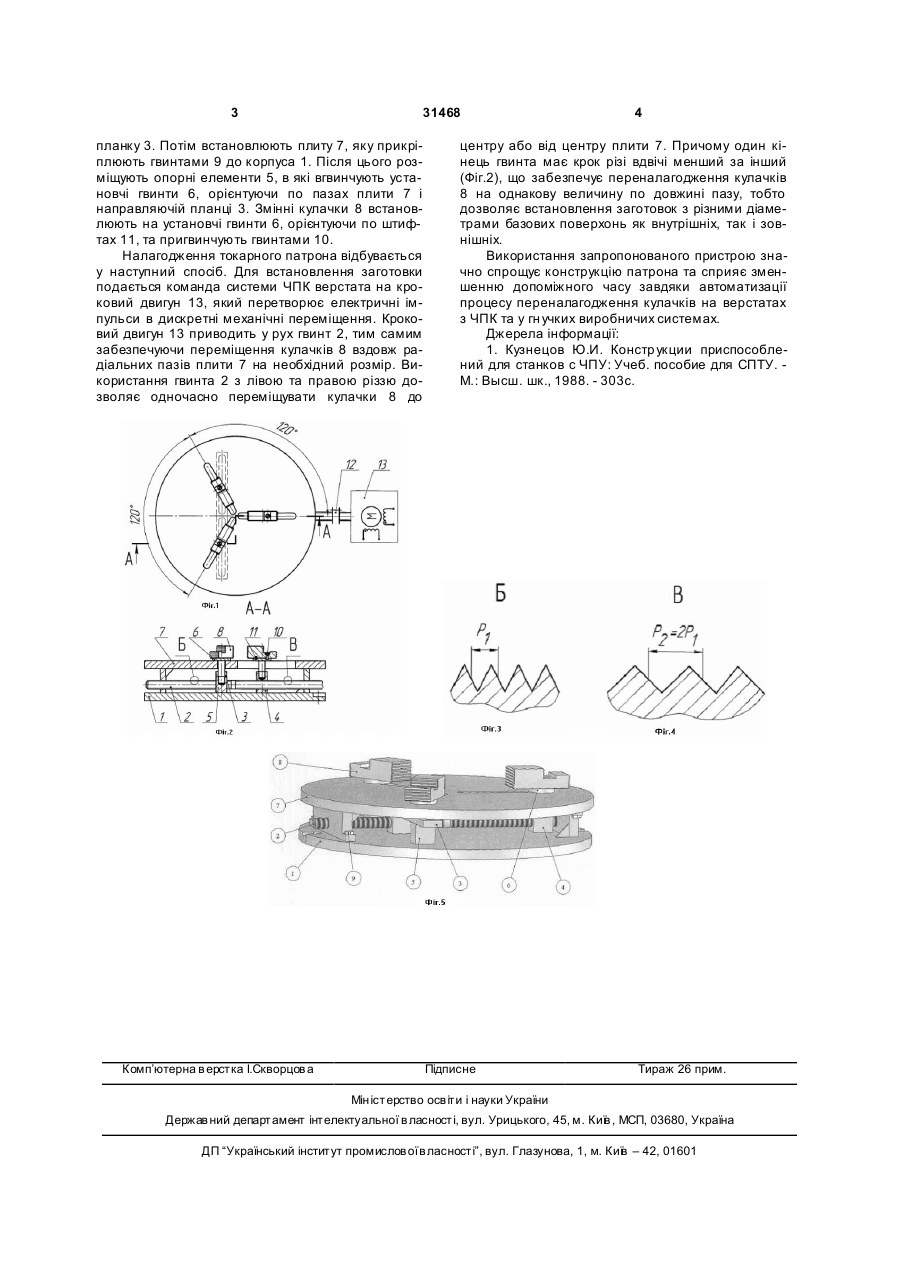

Токарний самоцентруючий патрон з автоматичним приводом, який має корпус та кулачки, 3 31468 планку 3. Потім встановлюють плиту 7, яку прикріплюють гвинтами 9 до корпуса 1. Після цього розміщують опорні елементи 5, в які вгвинчують установчі гвинти 6, орієнтуючи по пазах плити 7 і направляючій планці 3. Змінні кулачки 8 встановлюють на установчі гвинти 6, орієнтуючи по штифтах 11, та пригвинчують гвинтами 10. Налагодження токарного патрона відбувається у наступний спосіб. Для встановлення заготовки подається команда системи ЧПК верстата на кроковий двигун 13, який перетворює електричні імпульси в дискретні механічні переміщення. Кроковий двигун 13 приводить у рух гвинт 2, тим самим забезпечуючи переміщення кулачків 8 вздовж радіальних пазів плити 7 на необхідний розмір. Використання гвинта 2 з лівою та правою різзю дозволяє одночасно переміщувати кулачки 8 до Комп’ютерна в ерстка І.Скворцов а 4 центру або від центру плити 7. Причому один кінець гвинта має крок різі вдвічі менший за інший (Фіг.2), що забезпечує переналагодження кулачків 8 на однакову величину по довжині пазу, тобто дозволяє встановлення заготовок з різними діаметрами базових поверхонь як внутрішніх, так і зовнішніх. Використання запропонованого пристрою значно спрощує конструкцію патрона та сприяє зменшенню допоміжного часу завдяки автоматизації процесу переналагодження кулачків на верстатах з ЧПК та у гн учких виробничих системах. Джерела інформації: 1. Кузнецов Ю.И. Констр укции приспособлений для станков с ЧПУ: Учеб. пособие для СПТУ. М.: Высш. шк., 1988. - 303с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSelf-centering chuck with automatic drive
Автори англійськоюKarpus Vladyslav Yevhenovych, Ivanov Vitalii Oleksandrovych
Назва патенту російськоюТокарный самоцентрирующийся патрон с автоматическим приводом
Автори російськоюКарпусь Владислав Евгеньевич, Иванов Виталий Александрович
МПК / Мітки
МПК: B23B 39/00, B23Q 3/06
Мітки: автоматичним, патрон, токарний, самоцентруючий, приводом
