Пристрій для установлення логічних елементів у початковий стан

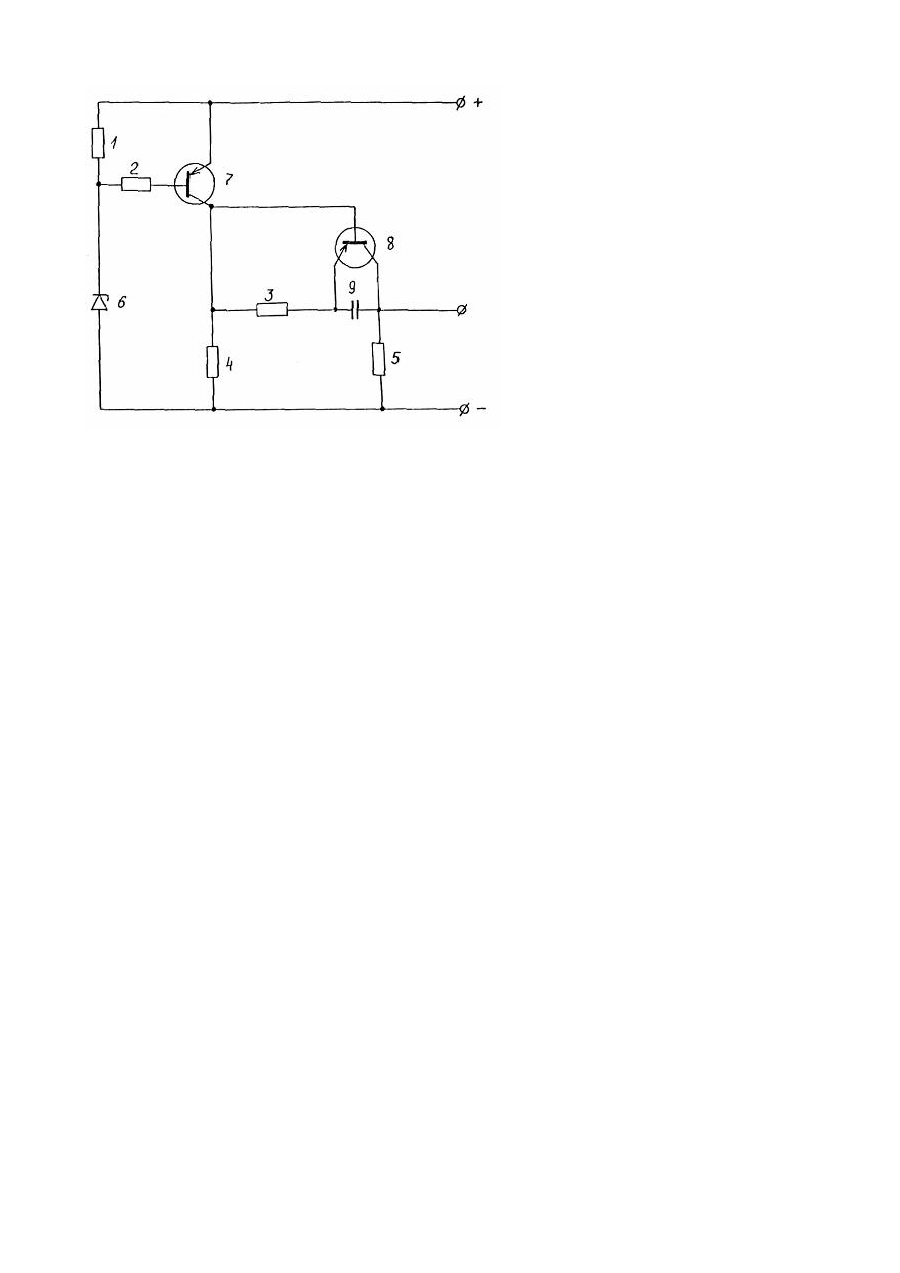

Корисна модель належить до імпульсної техніки і може бути використана для установлення логічних елементів у початковий стан. Відомим є пристрій для установлення логічних схем у початковий стан, в якому контрольована напруга надходить на входи елемента АБО-НЕ через перший і другий порогові елементи, при цьому вхід другого порогового елемента підключений до конденсатора інтегруючого RC-ланцюжка (А.С. СРСР №450364, кл. H03K17/24). Недоліком цього пристрою є його складність, обумовлена необхідністю окремого джерела електроживлення, і низька надійність через перебої в роботі при короткочасному зниканні напруги електроживлення. Найбільш близьким за технічною сутністю є пристрій для установлення логічних елементів у початковий стан, що містить перший і другий транзистори, включені за схемою складаного транзистора, і послідовний часозадавальний RC-ланцюжок, включений між шинами контрольованого джерела живлення, точка з'єднання конденсатора і резистора RC-ланцюжка підключена до бази другого транзистора (А.С. СРСР №718923, кл. H03K17/28). В ній сигнал установлення логічних елементів формується при відкриванні одного з транзисторів за рахунок струму перезарядки конденсатора RC-ланцюжка. Недолік пристрою - низька надійність функціонування при короткочасному зниканні напруги електроживлення або зміні його величини. В основу корисної моделі поставлено завдання підвищити надійність функціонування пристрою. Поставлене завдання досягається тим, що у пристрій для установлення логічних елементів у початковий стан, який містить перший і другий транзистори і послідовний часозадавальний RC-ланцюжок, резистор якого з'єднаний зі спільною шиною, додатково введено пороговий елемент на стабілітроні, анод якого підключений до спільної шини, а катод через перший і другий резистори підключений відповідно до позитивної шини джерела електроживлення і бази першого транзистора, колектор якого підключений через третій транзистор до спільної шини і до точки з'єднання четвертого резистора з базою другого транзистора, при цьому емітери першого і другого транзисторів підключені відповідно до позитивної шини джерела електроживлення і точки з'єднання четвертого транзистора з виводом конденсатора послідовного часозадавального RC-ланцюжка, другий вихід якого з'єднаний з колектором другого транзистора, резистором часозадавального RC-ланцюжка і вихідною шиною. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом полягає в такому. Завдяки тому, що у пристрій для установлення логічних елементів у початковий стан введено пороговий елемент на стабілітроні, анод якого підключений до спільної шини, а катод через перший і другий резистори підключений відповідно до позитивної шини джерела електроживлення і бази першого транзистора, колектор якого підключений через третій транзистор до спільної шини і до точки з'єднання четвертого резистора з базою другого транзистора, при цьому емітери першого і другого транзисторів підключені відповідно до позитивної шини джерела електроживлення і точки з'єднання четвертого транзистора з виводом конденсатора послідовного часозадавального RC-ланцюжка, другий вихід якого з'єднаний з колектором другого транзистора, резистором часозадавального RC-ланцюжка і вихідною шиною, підвищено надійність функціонування пристрою. На рисунку наведено принципову схему описуваного пристрою. Вона містить перший, другий і третій струмообмежувальні резистори 1, 2 і 3, четвертий резистор зміщення 4, часозадавальний резистор 5 і конденсатор 6 послідовного RC-ланцюжка, перший транзистор 7, другий (розрядний) транзистор 8, стабілітрон 9 порогового елемента і вихідну шину 10. Пристрій працює таким чином. При зростанні напруги живлення від нуля до номінального значення стабілітрон закритий до моменту, коли напруга живлення перевищить значення, достатнє для його пробою і для працездатності цифрових схем. Після пробою стабілітрона 9 відкривається транзистор 7 і на його колекторі формується потенціал, що майже дорівнює напрузі живлення. При цьому через резистори 4 і 5 протікає зарядний струм конденсатора 6, який формує на резисторі 5 імпульс установлення. При зникненні напруги живлення або її відході за поріг спрацьовування стабілітрона 9 транзистор 7 закривається. При цьому на емітер розрядного транзистора 8 надходить позитивна напруга з конденсатора 6. Розрядний транзистор 8 відкривається, і конденсатор 6 розряджається через нього. Таким чином схема повертається у початковий стан, і при повторному зростанні напруги живлення знову буде сформовано імпульс установлення. Перевагою даного пристрою у порівнянні з відомим є його висока надійність і вірогідність функціонування.
