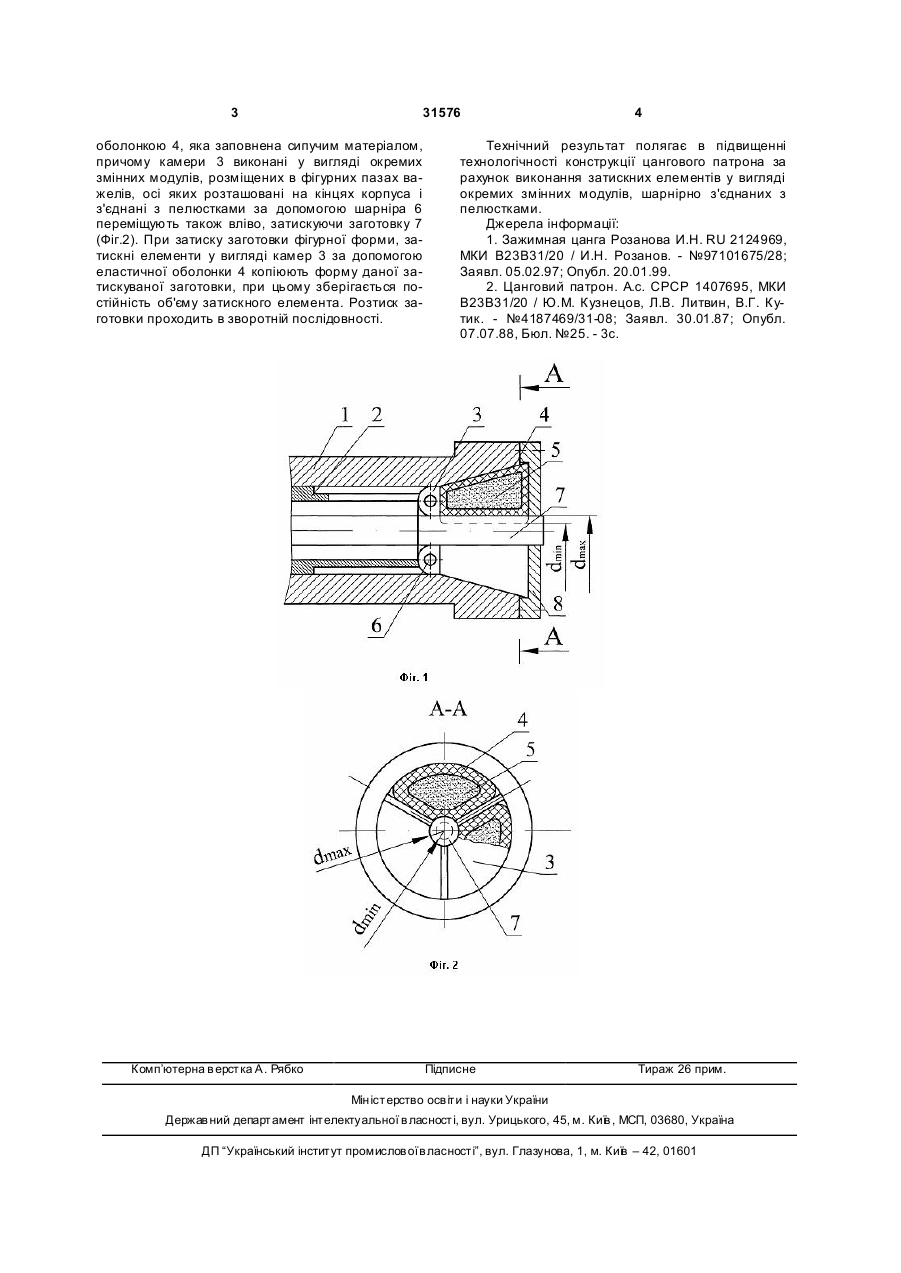

Цанговий патрон

Номер патенту: 29438

Опубліковано: 10.01.2008

Автори: Кушик Валерій Григорович, Кузнєцов Юрій Миколайович, Литвин Олександр Валер'янович

МПК: B23B 31/02

Мітки: патрон, цанговий

Формула / Реферат:

Цанговий патрон, що містить корпус з упором, проміжний затискний елемент, розташований між упором і затискною цангою та встановлений з можливістю контакту з внутрішньою конічною поверхнею затискної цанги, а між затискною цангою і проміжним елементом розміщено пружний елемент, який відрізняється тим, що в проміжному затискному елементі на його обох торцях виконані наскрізні радіальні прорізі.

Номер патенту: 24526

Опубліковано: 10.07.2007

Автори: Богуцкий Володимир Борисович, Резінкіна Галина Павлівна, Желтовський Юрій Вікторович, Гордєєва Елеонора Сергіївна, Шрон Леонід Борисович

МПК: B23B 31/20

Мітки: патрон, цанговий, токарський

Формула / Реферат:

Цанговий токарський патрон, що встановлений на шпинделі токарського верстата для закріплення деталей – тіл обертання, що містить корпус, різьбову втулку, гайку, рукоятку, цангу, підшипники і рухливу втулку, який відрізняється тим, що у внутрішній задній частині корпуса уздовж осі встановлений упор, закріплений втулкою і зафіксований стопорним болтом, а корпус зовнішньою конічною поверхнею встановлений у конічний отвір шпинделя.

Номер патенту: 53173

Опубліковано: 15.01.2003

Автори: Кузнєцов Юрій Миколайович, Волошин Віталій Несторович, Ібрагім Аль Рефо

МПК: B23B 31/20

Мітки: патрон, цанговий

Формула / Реферат:

Цанговий патрон, що містить корпус, всередині якого встановлено затискний елемент у вигляді затискної цанги з байонетним замком, який з'єднує цангу з приводом затиску, який відрізняється тим, що затискна цанга виконана підпружиненою в осьовому напрямку з можливістю фіксації в радіальному напрямку підпружиненим пальцем, який охоплений обоймою з фігурною канавкою, а на хвостовику цанги виконані Г-подібні пази.

Номер патенту: 26991

Опубліковано: 10.10.2007

Автори: Кузнєцов Юрій Миколайович, Грисюк Олександр Віталійович

МПК: B23B 31/20

Мітки: цанговий, патрон

Формула / Реферат:

Цанговий патрон, який містить трубу затиску, затискну цангу з двома конусами і розміщені в отворі шпинделя конусні елементи, що взаємодіють з нею, який відрізняється тим, що конусні елементи виконані у вигляді першої конусної втулки, яка взаємодіє з переднім конусом затискної цанги і складається з двох частин, та у вигляді другої конусної втулки з шліцами, яка розміщена зі сторони труби затиску і взаємодіє з заднім конусом затискної...

Номер патенту: 36937

Опубліковано: 16.04.2001

Автори: Фролов Яків Семенович, Шейн Валерій Олексійович

МПК: B23B 31/20

Мітки: патрон, цанговий

Текст:

...кільцева канавка 11. Фіксатор 10 встановлюється до упора 12, який виконаний в циліндричному корпусі 1. Цанговий патрон працює таким чином. Деталь типу рим-болт заводять в паз 8 цангового патрона. Після чого вводять фіксатор 10 через наскрізний радіальний отвір 9, пронизуючи циліндричний корпус 1, затискну цангу 2 і деталь (голову рим-болта). Фіксатор 10 встановлюють в патроні до упора 12 і рим-болт посувають до торкання до кільцевої...
