Електропневматичний регулятор параметрів газових систем
Номер патенту: 31579
Опубліковано: 10.04.2008
Автори: Рикуніч Юрій Миколайович, Ратманський Йосип Іегудович
Формула / Реферат
1. Електропневматичний регулятор параметрів газових систем, який містить корпус з каналами подачі та скидання робочого середовища, розміщену у корпусі регулювальну поворотну заслінку з пневматичним приводом, що взаємодіє з регулюючим приладом та командним приладом, який відрізняється тим, що командний прилад має два електромагнітних клапани, один з яких установлений на каналі подачі робочого середовища до внутрішньої порожнини пневматичного приводу, а другий - на каналі скидання до навколишнього середовища.
2. Електропневматичний регулятор за п. 1, який відрізняється тим, що електромагнітні клапани мають імпульсне керування і працюють у частотному режимі.
Текст

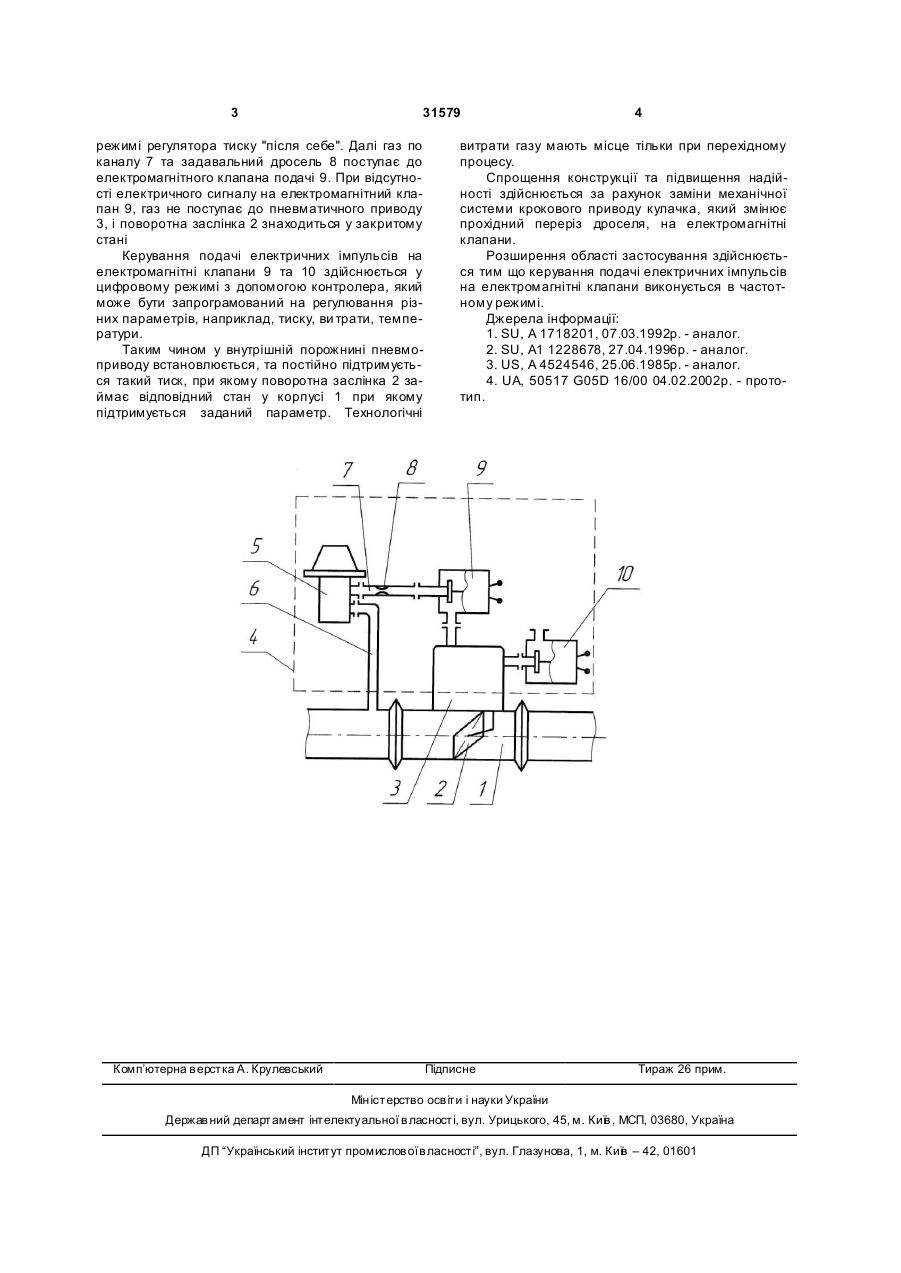

1. Електропневматичний регулятор параметрів газових систем, який містить корпус з каналами подачі та скидання робочого середовища, розміщену у корпусі регулювальну поворотну заслінку 3 31579 режимі регулятора тиску "після себе". Далі газ по каналу 7 та задавальний дросель 8 поступає до електромагнітного клапана подачі 9. При відсутності електричного сигналу на електромагнітний клапан 9, газ не поступає до пневматичного приводу 3, і поворотна заслінка 2 знаходиться у закритому стані Керування подачі електричних імпульсів на електромагнітні клапани 9 та 10 здійснюється у цифровому режимі з допомогою контролера, який може бути запрограмований на регулювання різних параметрів, наприклад, тиску, ви трати, температури. Таким чином у внутрішній порожнині пневмоприводу встановлюється, та постійно підтримується такий тиск, при якому поворотна заслінка 2 займає відповідний стан у корпусі 1 при якому підтримується заданий параметр. Технологічні Комп’ютерна в ерстка А. Крулевський 4 витрати газу мають місце тільки при перехідному процесу. Спрощення конструкції та підвищення надійності здійснюється за рахунок заміни механічної системи крокового приводу кулачка, який змінює прохідний переріз дроселя, на електромагнітні клапани. Розширення області застосування здійснюється тим що керування подачі електричних імпульсів на електромагнітні клапани виконується в частотному режимі. Джерела інформації: 1. SU, A 1718201, 07.03.1992р. - аналог. 2. SU, A1 1228678, 27.04.1996р. - аналог. 3. US, A 4524546, 25.06.1985р. - аналог. 4. UA, 50517 G05D 16/00 04.02.2002р. - прототип. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectro-pneumatic controller of parameters of gas systems
Автори англійськоюRykunich Yurii Mykolaiovych
Назва патенту російськоюЭлектропневматический регулятор параметров газовых систем
Автори російськоюРыкунич Юрий Николаевич
МПК / Мітки
МПК: G05D 16/00
Мітки: електропневматичний, параметрів, газових, систем, регулятор
