Пристрій для затиску пруткового матеріалу

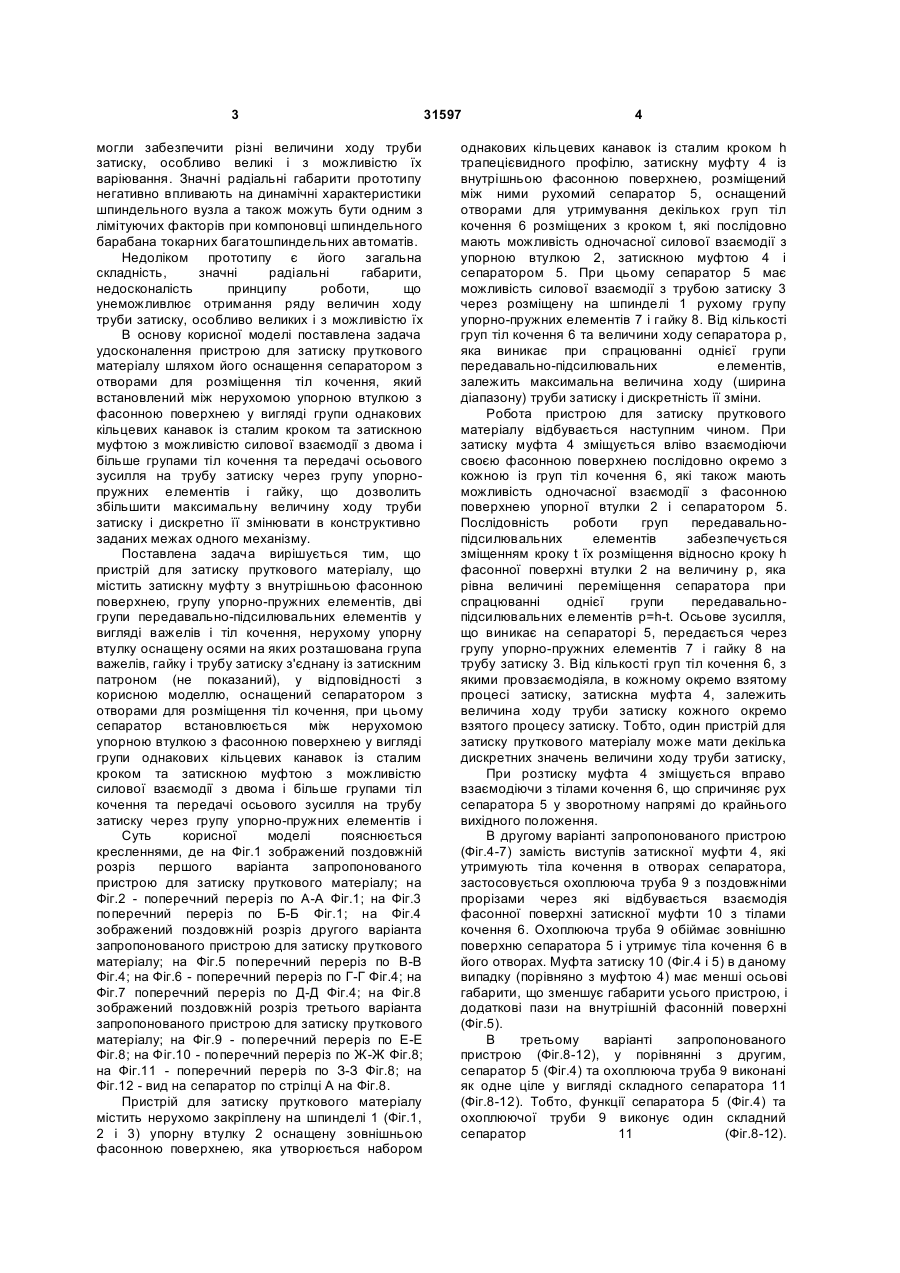

1. Пристрій для затиску пруткового матеріалу, що містить затискну муфту з внутрішньою фасонною поверхнею, групу упорно-пружних елементів, дві групи передавальнопідсилювальних елементів у вигляді важелів і тіл кочення, нерухому упорну втулку з осями, на яких розташована група важелів, гайку і трубу затиску, з'єднану із затискним патроном, який відрізняється тим, що він оснащений 3 могли забезпечити різні величини ходу труби затиску, особливо великі і з можливістю їх варіювання. Значні радіальні габарити прототипу негативно впливають на динамічні характеристики шпиндельного вузла а також можуть бути одним з лімітуючих факторів при компоновці шпиндельного барабана токарних багатошпиндельних автоматів. Недоліком прототипу є його загальна складність, значні радіальні габарити, недосконалість принципу роботи, що унеможливлює отримання ряду величин ходу труби затиску, особливо великих і з можливістю їх варіювання. корисної моделі поставлена задача В основу удосконалення пристрою для затиску пруткового матеріалу шляхом його оснащення сепаратором з отворами для розміщення тіл кочення, який встановлений між нерухомою упорною втулкою з фасонною поверхнею у вигляді групи однакових кільцевих канавок із сталим кроком та затискною муфтою з можливістю силової взаємодії з двома і більше групами тіл кочення та передачі осьового зусилля на трубу затиску через групу упорнопружних елементів і гайку, що дозволить збільшити максимальну величину ходу труби затиску і дискретно її змінювати в конструктивно заданих межах одного механізму. Поставлена задача вирішується тим, що пристрій для затиску пруткового матеріалу, що містить затискну муфту з внутрішньою фасонною поверхнею, групу упорно-пружних елементів, дві групи передавально-підсилювальних елементів у вигляді важелів і тіл кочення, нерухому упорну втулку оснащену осями на яких розташована група важелів, гайку і трубу затиску з'єднану із затискним патроном (не показаний), у відповідності з корисною моделлю, оснащений сепаратором з отворами для розміщення тіл кочення, при цьому сепаратор встановлюється між нерухомою упорною втулкою з фасонною поверхнею у вигляді групи однакових кільцевих канавок із сталим кроком та затискною муфтою з можливістю силової взаємодії з двома і більше групами тіл кочення та передачі осьового зусилля на трубу затиску через групу упорно-пружних елементів і гайку. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображений поздовжній розріз першого варіанта запропонованого пристрою для затиску пруткового матеріалу; на Фіг.2 - поперечний переріз по А-А Фіг.1; на Фіг.3 поперечний переріз по Б-Б Фіг.1; на Фіг.4 зображений поздовжній розріз другого варіанта запропонованого пристрою для затиску пруткового матеріалу; на Фіг.5 поперечний переріз по В-В Фіг.4; на Фіг.6 - поперечний переріз по Г-Г Фіг.4; на Фіг.7 поперечний переріз по Д-Д Фіг.4; на Фіг.8 зображений поздовжній розріз третього варіанта запропонованого пристрою для затиску пруткового матеріалу; на Фіг.9 - поперечний переріз по Е-Е Фіг.8; на Фіг.10 - поперечний переріз по Ж-Ж Фіг.8; на Фіг.11 - поперечний переріз по З-З Фіг.8; на Фіг.12 - вид на сепаратор по стрілці А на Фіг.8. Пристрій для затиску пруткового матеріалу містить нерухомо закріплену на шпинделі 1 (Фіг.1, 2 і 3) упорну втулку 2 оснащену зовнішньою фасонною поверхнею, яка утворюється набором 31597 4 однакових кільцевих канавок із сталим кроком h трапецієвидного профілю, затискну муфту 4 із внутрішньою фасонною поверхнею, розміщений між ними рухомий сепаратор 5, оснащений отворами для утримування декількох груп тіл кочення 6 розміщених з кроком t, які послідовно мають можливість одночасної силової взаємодії з упорною втулкою 2, затискною муфтою 4 і сепаратором 5. При цьому сепаратор 5 має можливість силової взаємодії з трубою затиску 3 через розміщену на шпинделі 1 рухому групу упорно-пружних елементів 7 і гайку 8. Від кількості груп тіл кочення 6 та величини ходу сепаратора р, яка виникає при спрацюванні однієї групи передавально-підсилювальних елементів, залежить максимальна величина ходу (ширина діапазону) труби затиску і дискретність її зміни. Робота пристрою для затиску пруткового матеріалу відбувається наступним чином. При затиску муфта 4 зміщується вліво взаємодіючи своєю фасонною поверхнею послідовно окремо з кожною із груп тіл кочення 6, які також мають можливість одночасної взаємодії з фасонною поверхнею упорної втулки 2 і сепаратором 5. Послідовність роботи груп передавальнопідсилювальних елементівзабезпечується зміщенням кроку t їх розміщення відносно кроку h фасонної поверхні втулки 2 на величину р, яка рівна величині переміщення сепаратора при спрацюванні однієї групи передавальнопідсилювальних елементів р=h-t. Осьове зусилля, що виникає на сепараторі 5, передається через групу упорно-пружних елементів 7 і гайку 8 на трубу затиску 3. Від кількості груп тіл кочення 6, з якими провзаємодіяла, в кожному окремо взятому процесі затиску, затискна муфта 4, залежить величина ходу труби затиску кожного окремо взятого процесу затиску. Тобто, один пристрій для затиску пруткового матеріалу може мати декілька дискретних значень величини ходу труби затиску, які залежать від величини ходу зміщується вправо При розтиску муфта 4 муфти затиску. взаємодіючи з тілами кочення 6, що спричиняє рух сепаратора 5 у зворотному напрямі до крайнього вихідного положення. В другому варіанті запропонованого пристрою (Фіг.4-7) замість виступів затискної муфти 4, які утримують тіла кочення в отворах сепаратора, застосовується охоплююча труба 9 з поздовжніми прорізами через які відбувається взаємодія фасонної поверхні затискної муфти 10 з тілами кочення 6. Охоплююча труба 9 обіймає зовнішню поверхню сепаратора 5 і утримує тіла кочення 6 в його отворах. Муфта затиску 10 (Фіг.4 і 5) в даному випадку (порівняно з муфтою 4) має менші осьові габарити, що зменшує габарити усього пристрою, і додаткові пази на внутрішній фасонній поверхні (Фіг.5). В третьому варіанті запропонованого пристрою (Фіг.8-12), у порівнянні з другим, сепаратор 5 (Фіг.4) та охоплююча труба 9 виконані як одне ціле у вигляді складного сепаратора 11 (Фіг.8-12). Тобто, функції сепаратора 5 (Фіг.4) та охоплюючої труби 9 виконує один складний сепаратор 11 (Фіг.8-12). 7 Комп’ютерна верстка А. Крулевський 31597 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
