Магнітна система датчика частоти обертання

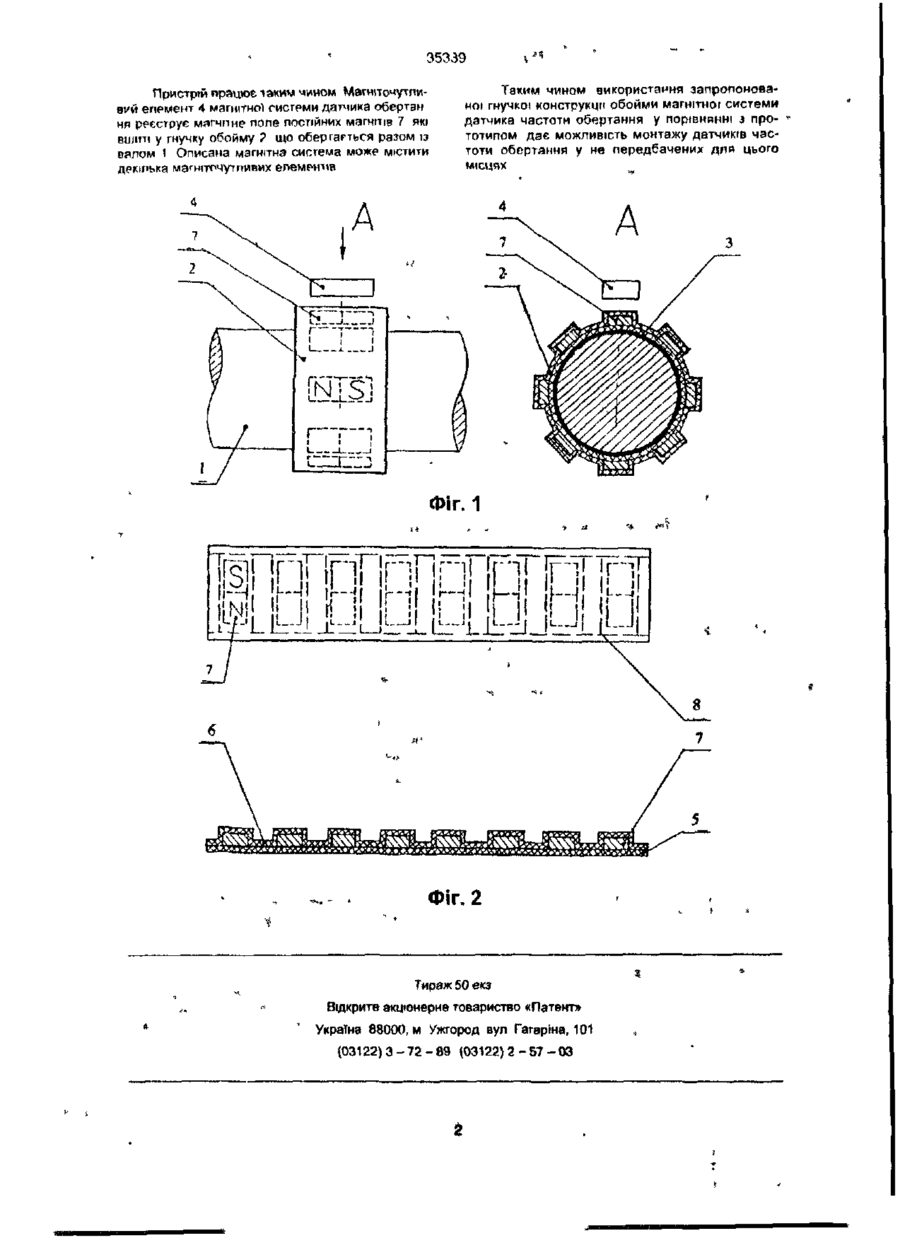

УКРАЇНА (19) UA (и) 35339 (із) А (51) 7G01P3/48 МІНІСТЕРСТВО ОСВІТИ 1 НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНО* ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видасться під відповідальність власника патенту (54) МАГНІТНА СИСТЕМА ДАТЧИКА ЧАСТОТИ ОБЕРТАННЯ (21)99095276 (22)24 09 1999 (24) 15 03 2001 (46) 15 03 2001 Бюл № 2, 2001 р (72) Яковенко Ваперій Володимирович Крієренко Анатолій Георгійович (73) СХІДНОУКРАЇНСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ (57) Магнітна система датчика частоти обертання, що містить магніточутливий елемент і пристрій для кріплення постійних магнтв, насаджений на вал яка відрізняється тим що як пристрій для кріплення постійних магнітів використана гнучка обойма, що виготовлена з двох стрічок синтетичної тканини зшитих між собою з вшитими всередину постійними магнітами і закріплена на гладкому валу за допомогою клею Винахід відноситься до пристроїв виміру частоти обертання валу і може бути використаний в різноманітних системах контролю та управління ВІДОМІ конструкції магнітниу систем датчиків частоти обертання (дие Пат США № 4746862 кл МКИ4 G 01 Р З/44/Ueki Yasuhtko - № 863256, Опубп 24 05 88) що включають феромодупяцій містить магніточутливий елемент і пристрій для кріплення постійних МВІНІТІВ, насаджений на вал, згідно винаходу, як пристрій для кріплення постійних магнітів використана обойма з постійними магнітами, виготовлена з двох стрічок синтетичної тканини зшитих між собою та з вшитими постійними магнітами Таким чином одержується гнучка обойма з постійними магнітами, що накладається на гладкий вал, де кріпиться за допомогою клею марки К-400 або епоксидного пластифікованого клею що дає можливість забезпечити монтаж магнітної системи у важкодоступних, не передбачених для цього місцях Дане технічне рішення пояснюється кресленням де на фіг 1 зображена магнітна система датчика частоти обертання валу з приклеєною на вал обоймою з вшитими постійними магнітами а на фіг 2 зображена конструкція обойми з синтетичної тканини Магнітна система датчика частоти обертання складається з гладкого валу 1. наклеєної на вал обойми 2 за допомогою прошарку клею 3 та магніточутливого елемента 4 Обойма 2 складається э двох стрічок 5, 6 синтетичної тканини І постійних магнітів 7 Обойма виготовляється в такий спосіб На одній стрічці 5 розташовуються постійні магніти 7 через визначену відстань поверх ПОСТІЙНІ магніти накриваються другою стрічкою 6 і проводиться прошивка в місцях, показаних пунктирними ЛІНІЯМИ 8, тобто уздовж постійних магнітів 7 і уздовж країв стрічок 5 і в Таким чином обойма з постійними магнітами має гнучку конструкцію і може кріпитись в будь-якому місці на гладкий вал за допомогою прошарку клею З ний або гальваномагнітний а ІНОДІ Й індукційний магніточутливий елемент барабан із намагніченими секторами або окремими постійними магнітами До недоліку пристроїв можна віднести монтаж магнітної системи тільки в конструктивно передбачених місцях Прототипом є конструкція магнітної системи датчика частоти обертання (див Високоточний перетворювач частоти обертання з магніторезистор ними чутливими елементами Контрольно-вимірювзпьна техніка Єкспрес-інформаціч ВИНИТИ 1968 № 22 - с Р-15) який містить магніточутливий елемент та жорсткої конструкції пристрій для кріплення постійних магнітів насаджений на вал Магнітне поле обертових постійних магнітів реєструється магніточутливим елементом Недопіком прототипу є неефективність конструкції пристрою для кріплення постійних магнітів, обумовлена жорсткістю конструкції і порівняно великими габаритними розмірами, що не дає можливості монтажу у важкодоступних, не передбаченних для цього місцях В основу винаходу поставлене завдання заміни жорсткої конструкції пристрою для кріплення постійних магнітів шляхом створення гнучкої конструкції обойми Поставлена задача вирішується тим що в магнітній системі датчика частоти обертання, що Ф СО со ю со б> 35339 Пристрій працює таким чином МагніточутпиВУЙ елемент Л магнітної системи датчика обертам ня реєструє магнітне поле постійних магнпів 7 які вшиті у гнучку обойму ? що обергагться разом із взлом 1 Описана магнітна система може містити декілька магніточутливих елементів Таким чином використання запропонованої гнучкої конструкції обойми магнітної системи датчика частоти обертання у порівнянні з прототипом дає можливість монтажу датчиків частоти обертання у не передбачених для цього місцях ФІГ. 1 Фіг. 2 Тираж 50 екз Відкрите акцюнерие товариство «Патент» Україна 88000, м Ужгород вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
