Керований ерліфт

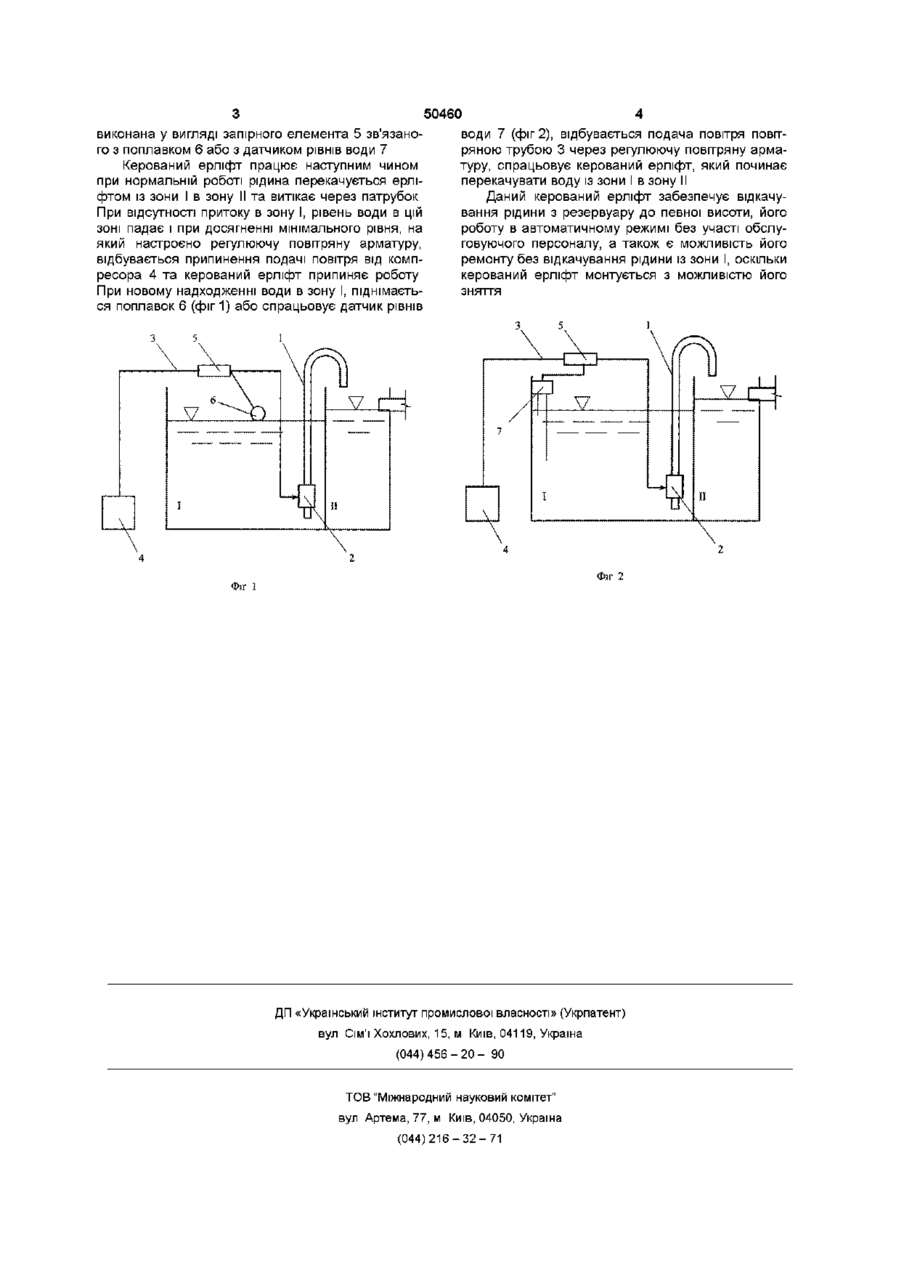

1 Керований ерліфт, який містить водопідйомну трубу, повітряну трубу, форсунку та пристрій для подачі повітря, який відрізняється тим, що на повітряній трубі розміщено регулюючу повітряну арматуру 2 Керований ерліфт за п 1 , який відрізняється тим, що як регулюючу повітряну арматуру використано запірний елемент, що зв'язаний з поплавком 3 Керований ерліфт за пунктом 1, який відрізняється тим, що як регулюючу повітряну арматуру використано запірний елемент, що зв'язаний з датчиком рівнів води Винахід відноситься до насособудування, зокрема до конструкції ерліфта, який призначений для транспортування рідини з вмістом зависі і може знайти застосування в ХІМІЧНІЙ, металургійній промисловості, в комунальному господарстві, зокрема для очищення стічної води Відомий ерліфт для транспортування рідини з вмістом зависі, який включає вертикальну водопідйомну трубу, розміщену в ній повітряну трубу, пристрій для подачі повітря (Карелин В Я , Минаев А В Насосы и насосные станции - М Стройиздат, 1986) Недоліком даного ерліфта є неможливість перекачування заданої КІЛЬКОСТІ рідини Найбільш близьким являється ерліфт для транспортування рідини з вмістом зависі, який включає водопідйомну трубу, повітряну трубу, форсунку, пристрій для подачі повітря (Канализация населенных мест и промышленных предприятий Под общей редакцией В Н Самохина - М Стройиздат, 1981 ) Недоліками даного ерліфта є неможливість припинення його роботи до зниження рівня нижче низу водопідйомної труби, неможливість регулювання водопідйомної сили (перекачування заданої КІЛЬКОСТІ рідини) В основу винаходу покладено завдання створити керований ерліфт з можливістю регулювання водопідйомної сили, що забезпечить транспортування рідини з вмістом зависі до заданого рівня рідини в резервуарі з якого вона відкачується Дана задача досягається тим, що в керованому ерліфті, який включає водопідйомну трубу, повітряну трубу, форсунку та пристрій для подачі повітря, на повітряній трубі розміщено регулюючу повітряну арматуру Регулююча повітряна арматура виконана у вигляді запірного елемента зв'язаного з поплавком або з датчиком рівнів води Розміщення регулюючої повітряної арматури на повітряній трубі дозволяє здійснювати включення та виключення керованого ерліфта в залежності від рівня рідини в резервуарі за рахунок відкриття чи закриття запірного елементу При відкритті запірного елемента регулюючої повітряної арматури у ВОДОПІДЙОМНІЙ трубі за рахунок зменшення густини води виникає водопідйомна сила, яка спричиняє перекачування рідини з резервуару При закритті запірного елемента регулюючої повітряної арматури, припиняється подача повітря в водопідйомну трубу, водопідйомна сила зникає і керований ерліфт перестає перекачувати рідину із резервуара Відкриття запірного елемента регулюючої повітряної арматури відбувається при допомозі поплавка або датчика рівнів води, що налаштовується на заданий рівень відкачування води з резервуару На фіг 1 представлена технічна схема керованого ерліфта з регулюючою повітряною арматурою у вигляді запірного елемента зв'язаного з поплавком, а на фіг 2 представлена технічна схема керованого ерліфта з регулюючою повітряною арматурою у вигляді запірного елемента зв'язаного з датчиком рівнів води Керований ерліфт включає водопідйомну трубу 1 з розташованою на ній форсункою 2, до якої приєднано повітряну трубу 3, на якій розміщено регулюючу повітряну арматуру та пристрій для подачі повітря 4 Регулююча повітряна арматура О (О ^ о ю виконана у вигляді запірного елемента 5 зв'язаного з поплавком 6 або з датчиком рівнів води 7 Керований ерліфт працює наступним чином при нормальній роботі рідина перекачується ерліфтом із зони І в зону II та витікає через патрубок При відсутності притоку в зону І, рівень води в цій зоні падає і при досягненні мінімального рівня, на який настроєно регулюючу повітряну арматуру, відбувається припинення подачі повітря від компресора 4 та керований ерліфт припиняє роботу При новому надходженні води в зону І, піднімається поплавок 6 (фіг 1) або спрацьовує датчик рівнів 50460 води 7 (фіг 2), відбувається подача повітря повітряною трубою 3 через регулюючу повітряну арматуру, спрацьовує керований ерліфт, який починає перекачувати воду із зони І в зону II Даний керований ерліфт забезпечує відкачування рідини з резервуару до певної висоти, його роботу в автоматичному режимі без участі обслуговуючого персоналу, а також є можливість його ремонту без відкачування рідини із зони І, оскільки керований ерліфт монтується з можливістю його зняття ФїГ 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
