Установка для видалення води

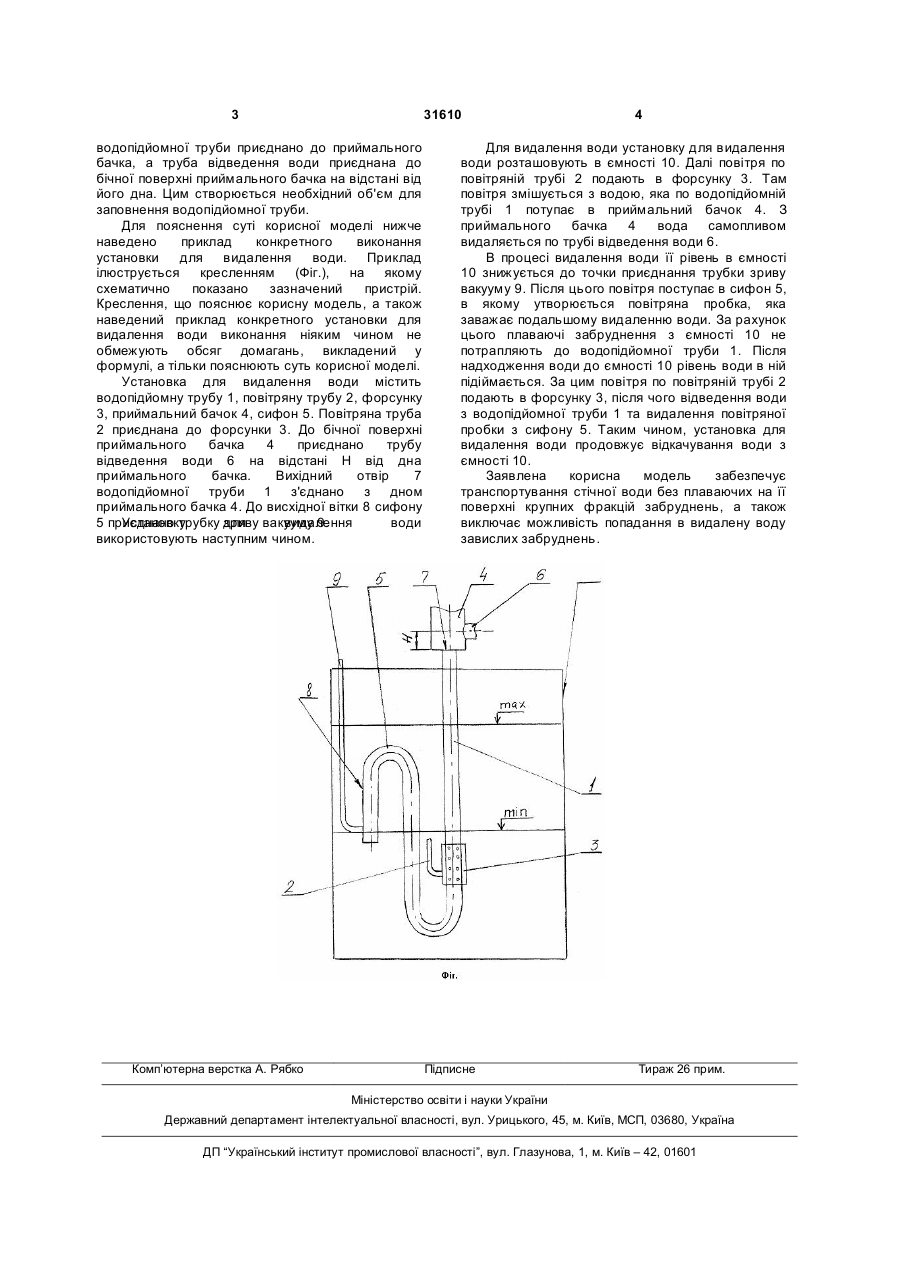

Установка для видалення води, що містить водопідйомну трубу, яка має форсунку з повітряною трубою, приймальний бачок, трубу 3 31610 водопідйомної труби приєднано до приймального бачка, а труба відведення води приєднана до бічної поверхні приймального бачка на відстані від його дна. Цим створюється необхідний об'єм для заповнення водопідйомної труби. Для пояснення суті корисної моделі нижче наведено приклад конкретного виконання установки для видалення води. Приклад ілюструється кресленням (Фіг.), на якому схематично показано зазначений пристрій. Креслення, що пояснює корисну модель, а також наведений приклад конкретного установки для видалення води виконання ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Установка для видалення води містить водопідйомну трубу 1, повітряну трубу 2, форсунку 3, приймальний бачок 4, сифон 5. Повітряна труба 2 приєднана до форсунки 3. До бічної поверхні приймального бачка 4 приєднано трубу відведення води 6 на відстані Н від дна приймального бачка. Вихідний отвір 7 водопідйомної труби 1 з'єднано з дном приймального бачка 4. До висхідної вітки 8 сифону 5 приєднано трубку для вакууму 9. Установку зриву видалення води використовують наступним чином. Комп’ютерна верстка А. Рябко 4 Для видалення води установку для видалення води розташовують в ємності 10. Далі повітря по повітряній трубі 2 подають в форсунку 3. Там повітря змішується з водою, яка по водопідйомній трубі 1 потупає в приймальний бачок 4. З приймального бачка 4 вода самопливом видаляється по трубі відведення води 6. В процесі видалення води її рівень в ємності 10 знижується до точки приєднання трубки зриву вакууму 9. Після цього повітря поступає в сифон 5, в якому утворюється повітряна пробка, яка заважає подальшому видаленню води. За рахунок цього плаваючі забруднення з ємності 10 не потрапляють до водопідйомної труби 1. Після надходження води до ємності 10 рівень води в ній підіймається. За цим повітря по повітряній трубі 2 подають в форсунку 3, після чого відведення води з водопідйомної труби 1 та видалення повітряної пробки з сифону 5. Таким чином, установка для видалення води продовжує відкачування води з ємності 10. Заявлена корисна модель забезпечує транспортування стічної води без плаваючих на її поверхні крупних фракцій забруднень, а також виключає можливість попадання в видалену воду завислих забруднень. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
