Повітровсмоктувальний пристрій для пилососа

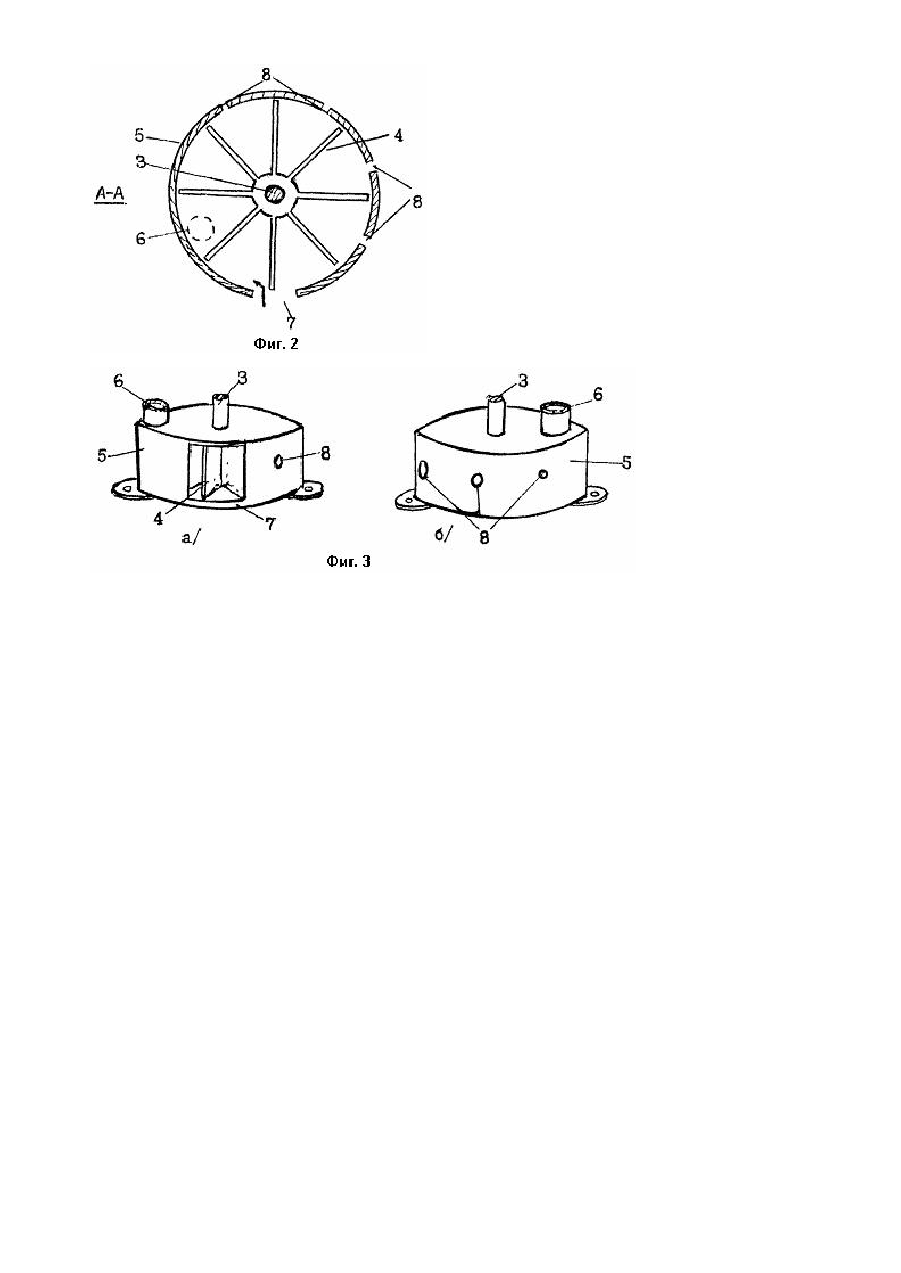

Изобретение относится к бытовой технике, а именно, к воздуховсасывающим устройствам пылесосов. Известно воздуховсасывающее устройство для бытового пылесоса, содержащее корпус, двигатель и центробежный вентилятор. Недостаток этого устройства в большом расходе энергии, который соответствует мощности установленного двигателя. В основу изобретения поставлена задача создания воздуховсасывающего устройства, на работу которого при той же нагрузке расходуется меньшее количество энергии. Поставленная задача решается тем, что в воздуховсасывающем устройстве для пылесоса, содержащем корпус, двигатель и установленный на валу двигателя в корпусе центробежный вентилятор, согласно изобретению, имеется жестко соединенный с корпусом посредством патрубка кожух с размещенными в нем и жестко связанными с валом двигателя радиальными лопастями, при этом в боковой стенке кожуха выполнено окно и отверстия для подсоса атмосферного воздуха. Вследствие этого, при работе двигателя вентилятором всасывается воздух только через патрубок из находящегося в этот момент под патрубком межлопастного сектора. Поскольку в данном секторе создается разряжение, а в боковом окне давление больше, то последнее, воздействуя на площадь задней лопасти сектора, создает дополнительное усилие на вращение вала двигателя, что сокращает энергозатраты, а это значит, что двигатель может быть установлен меньшей мощности. Во избежание тормозящего действия воздуха через окно на встречные лопасти, при помощи специальных боковых отверстий разряженные вентилятором секторы постепенно пополняются наружным внутрикорпусным воздухом с таким расчетом, чтобы при подходе к окну в секторе было давление, равное наружному. На фиг.1 изображено воздуховсасывающее устройство, разрез спереди; на фиг.2 -то же, разрез сверху по А; на фиг.3 - то же, общий вид; а) спереди, б) сзади. Воздуховсасывающее устройство содержит двигатель 1, вентилятор 2 с общим валом 3, жестко закрепленные к валу 3 радиальные лопасти 4, помещенные с возможностью вращения в кожух 5, соединенный с корпусом вентилятора 2 патрубком 6 и имеющий в боковой стенке окно 7 и отверстия 8. Воздуховсасывающее устройство работает следующим образом. Когда двигатель 1 начинает вращать вентилятор 2 и лопасти 4, то в секторах между лопастями 4, проходящими под патрубком 6 получается разрежение, т.е. пониженное давление. Ибо вентилятор 2 всасывает воздух только через патрубок 6. В предыдущи х же секторах, находящихся поочередно против окна 7, давление равно или немного меньше атмосферного. Последнее создает дополнительное усилие на крутящий момент вала 3 путем нажима на площади проходящим под патрубком лопастей 4 в сторону секторов разряжения. Этим облегчается работа двигателя 1, вследствие чего он может быть меньшей мощности, чем обычно. Во избежание создания противоположного вращению усилия при выходе лопастей 4 из кожуха 5 к окну 7, в боковой его стенке выполнены отверстия 8 для подсоса атмосферного воздуха. Вращение происходит по часовой стрелке и в такой же последовательности отверстия 8 увеличиваются в диаметре. Предлагаемое устройство простое в изготовлении, может применяться на многих видах и марках бытовых и други х пылесосов, вакуумных установок, создавая экономию энергии за счет вспомогательного атмосферного давления.
