Механізм урізного замка

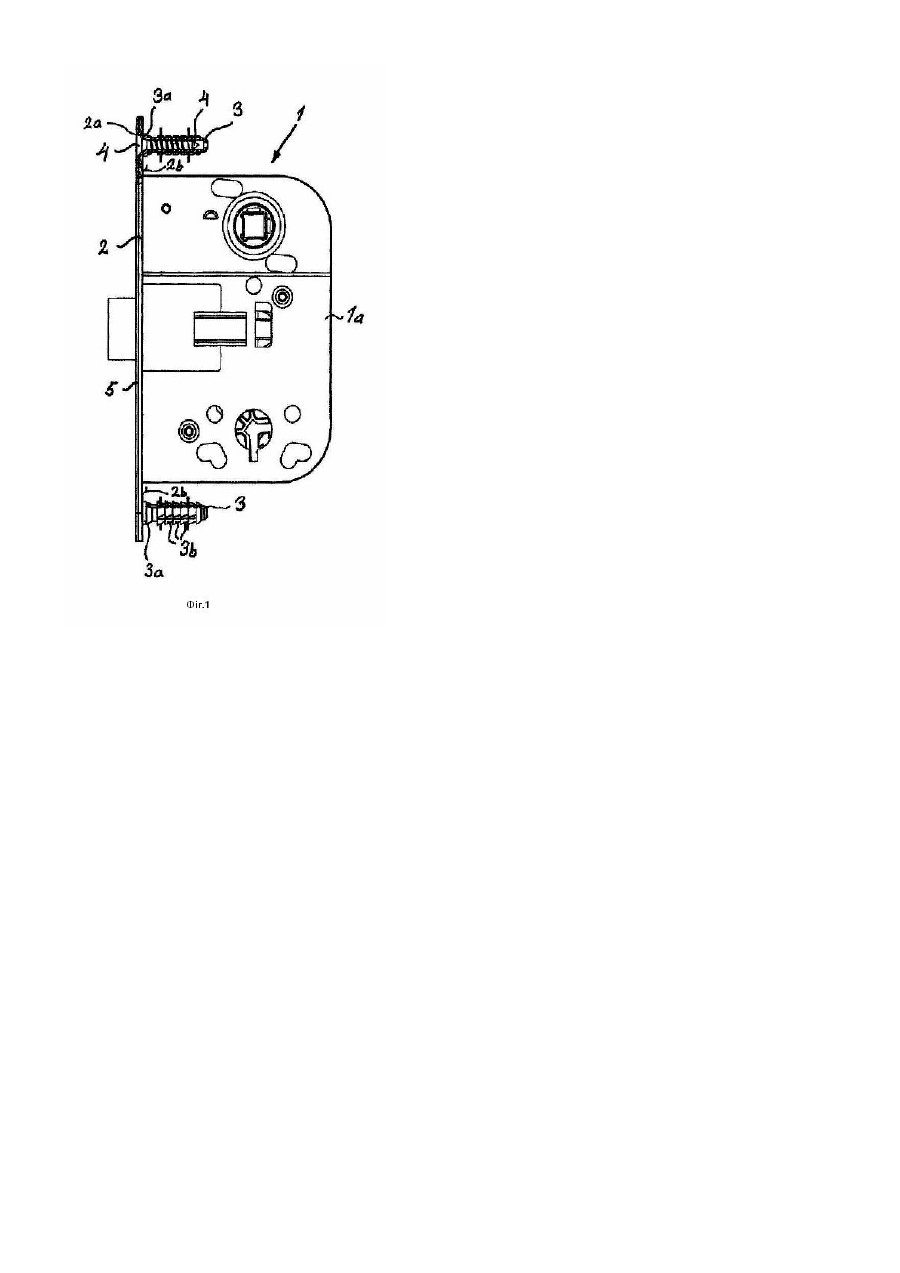

Корисна модель стосується механізму урізного замка згідно з обмежуючою частиною п.1 формули корисної моделі, який містить тіло замка з передньою платою і закріплювальні засоби для закріплення тіла замка у двері, люку тощо через передню плату. Для прийому тіла урізного замка у вузькому боці двері, люку тощо, який прилягає до рами, роблять некрізний отвір. Крім того, у поверхні широкого боку двері, люку тощо роблять отвори для встановлення елементів, необхідних для використання урізного замка, з'єднані з зазначеним некрізнім отвором. Тіло замка закріплюють гвинтами, які вводять через встановлювальні отвори, зроблені у передній платі тіла замка. При встановленні використовують вільні гвинти і необхідні для цього інструменти, що робить незручною роботу з цими частинами і уповільнює встановлення. Задачею корисної моделі є створення нового механізму урізного замка, який мінімізує проблеми, пов'язані з існуючими рішеннями, зокрема, створення системи, що забезпечує швидке і просте встановлення тіла урізного замка і легке поводження з тілом замка і закріплювальними засобами, які, бажано, утворюють єдине ціле. Задачі корисної моделі вирішено, головним чином, як це описано у п.1 формули корисної моделі, а також в інших п.п. Згідно з корисною моделлю закріплювальні засоби включають скріплювальні стопори, що встановлюються з узгодженням з встановлювальними отворами у передній платі і пристосовані для приєднання до передньої плати кріпильними гвинтами або подібними скріплювальними елементами і для вставлення у двері, люк тощо для фіксації тіла замка. Такий механізм уможливлює забезпечення тіла замка закріплювальними засобами заздалегідь, завдяки чому тіло замка може бути встановлене у двері, люку тощо простим вставленням його у некрізний отвір. Зрозуміло, що для цього необхідно, щоб двері, люк тощо, крім некрізного отвору, мали отвори для прийому закріплювальних стопорів, розташовані відповідно до встановлювальних отворів у передній платі. На практиці це легко здійснити шляхом узгодження з сукупністю інших отворів, потрібних для встановлення урізного замка, оскільки встановлювальні отвори у передній платі конкретного тіла замка розташовано у фіксованих стандартизованих місцях. Скріплювальний стопор бажано підтримувати задньою поверхнею передньої плати, щоб передня плата залишалась між скріплювальним стопором і кріпильним гвинтом або іншим кріпильним елементом. Отже, така система урізного замка утворює компактний зручний для транспортування механізм. Крім того, скріплювальний стопор бажано забезпечувати гнучкими елементами, які відвертають видалення скріплювального стопора з встановлювальних отворів двері, люку тощо. Така система дозволяє за бажання видаляти тіло замка простим вигвинчуванням кріпильних гвинтів, причому скріплювальні стопори залишаються на місці у двері, люку тощо. Потреба у видаленні тіла замка може виникнути, наприклад, у випадку відмови замка або якщо двері були навішені не відповідно до проекту і мають бути навішені іншим боком, внаслідок чого виникає необхідність у відповідній зміні положення тіла замка. На верхній частині передньої плати може бути встановлена покривно плата, яка за потреби може бути встановлена заздалегідь і закріплена тими ж кріпильними гвинтами. Таке рішення не передбачає будь-яких окремих частин, що полегшує транспортування тіла замка і його частин і їх встановлення у належному місці. Таке рішення дозволяє також встановлювати покривну плату пізніше, якщо потрібно, або заміняти її тимчасово вивільняючи кріпильні гвинти. Скріплювальний стопор також включає висунуту частину, що встановлюється у передню плату і сприяє зміцненню попереднього встановлення скріплювального стопора у передній плати гвинтом. Далі наведено опис корисної моделі на прикладах з посиланнями на креслення, яке містить вигляд збоку у частковому перетині одного з варіантів урізного замка згідно з корисною моделлю. На Фіг.1 тіло 1 урізного замка має кожух 1а замка, в якому закріплена передня плата 2, яка має встановлювальні отвори 2а, що збігаються з скріплювальними стопорами 3, що підтримуються задньою поверхнею 2b передньої плати і скріплені з передньою платою 2 кріпильними гвинтами 4. Скріплювальні стопори 3 мають висунуті частини 3а для зміцнення приєднання, внаслідок чого передня плата 2 залишається між головками кріпильних гвинтів 4 і зазначеною висунутими частинами 3а скріплювальних стопорів 3. Таким чином, механізм урізного замка включає заздалегідь зібране тіло 1 замка закріплювальними засобами, тобто скріплювальними стопорами 3 і встановленими у них кріпильними гвинтами 4, завдяки чому його можна бути зберігати і легко транспортувати до місця встановлення у такому вигляді і безпосередньо врізати у двері, люку тощо без будь-яких інших кріпильних або встановлювальних засобів. Встановлення здійснюється простим всуванням тіла 1 замка у некрізний отвір, зроблений у двері, люку тощо. Однак, необхідно, щоб двері, люку тощо мали окремі отвори для скріплювальних стопорів 3, які можуть бути зроблені одночасно з іншими необхідними отворами для тіла 1 замка 1 у двері, люку тощо. Отже, скріплювальні стопори 3 вводять у зазначені встановлювальні отвори і вони залишаються там завдяки гнучким елементам Зb, включеним у скріплювальні стопори, навіть якщо тіло замка 1 і його кріпильні гвинти 4 будуть видалені тимчасово або постійно. Як показано на Фіг.1, тіло 1 замка 1 має покривну плату 5, що закриває передню плату 2. Зміною матеріалу покривних плат і кольору видимих частин вигляд тіла 1 замка може бути змінений, якщо потрібно, але покривна плата 5 може бути встановлена при виготовленні замка, і тоді тіло 1 замка можна транспортувати і встановлювати разом з покривною платою 5 і закріплювальними засобами 3 і 4 як єдине ціле. Рішення, застосоване у корисній моделі, дозволяє також встановлювати покривну плату 5 на місці монтажу або заміняти заздалегідь встановлену покривну плату 5. Це можна зробити, тимчасово вивільняючи гвинти 4. Корисна модель не обмежується описаним втіленням і припускає рід варіантів, що відповідають об'єму корисної моделі, визначеному формулою корисної моделі.
