Механізм блокування замка

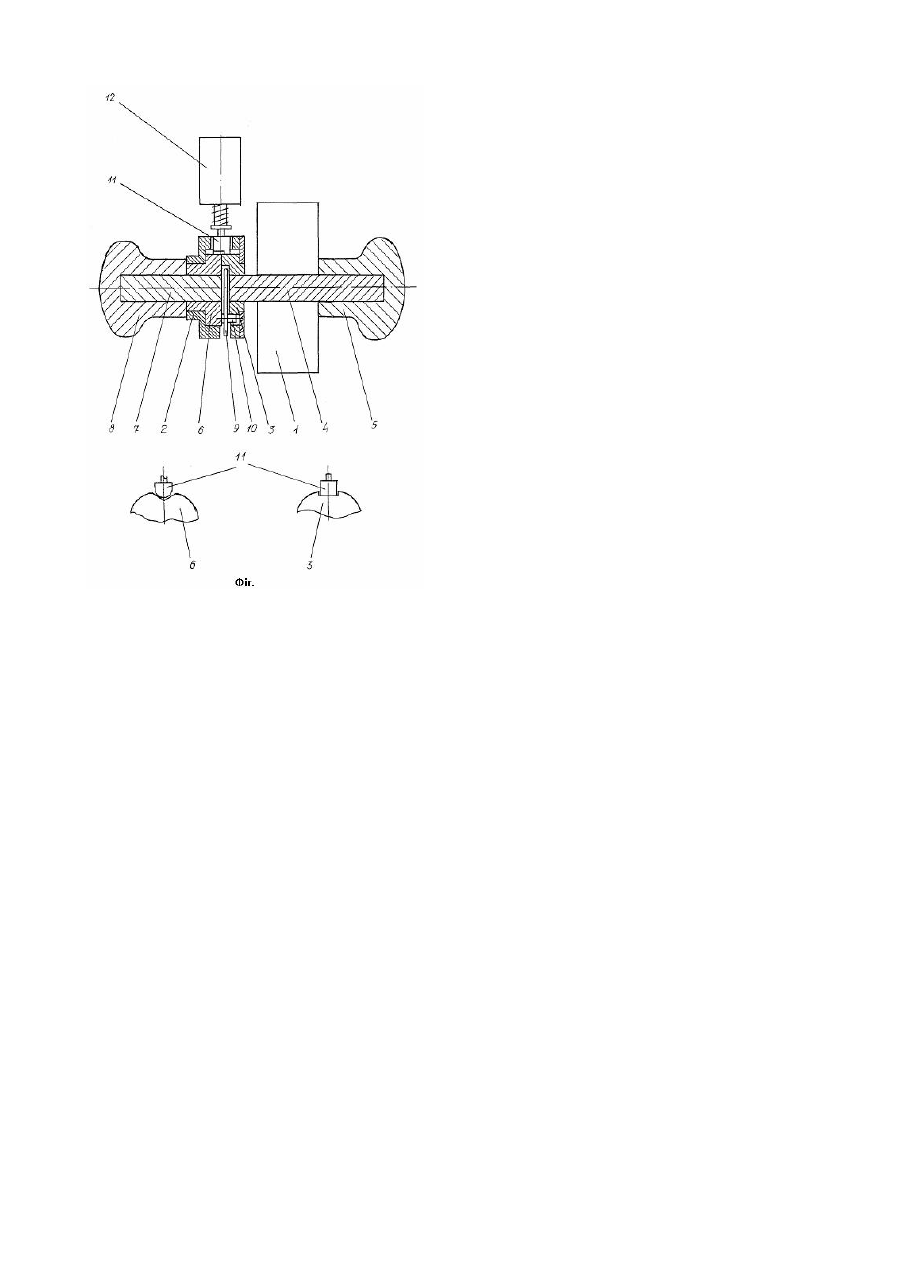

Винахід відноситься до замків, а саме, до замикання і відмикання замків різними засобами. Відомий механізм електромагнітного замка, який включає корпус, зовнішню і внутрішню ручки управління роздільної дії і електромагніт (свідоцтво РФ на корисну модель №0003454, МПК6 Е05В47/00, 16.01.1997). Недоліком цього механізму є те, що підпружинений важіль з зубом, встановлений на осі фланця внутрішньої ручки управління, є не досить жорсткою конструкцією, оскільки при наявності значних зусиль, що можуть діяти на ручку, існує небезпека виникнення критичних напружень в місцях з'єднання зуба з важелем, та важеля з фланцем, що може привести до поломки механізму блокування і втрати ним властивостей, які забезпечують досягнення технічного результату, а саме - блокування механізму від несанкціонованого доступу. Крім того, наявність в конструкції важільного механізму, що взаємодіє з диском зовнішньої ручки, зумовлює наявність певного об'єму для його розміщення, що збільшує габаритні розміри механізму. В основу винаходу поставлено задачу створення механізму блокування замка шляхом забезпечення стійкої взаємодії елементів механізму забезпечити надійність блокування замка від несанкціонованого доступу при умові простоти конструкції і малих габаритних розмірах механізму. Поставлена задача вирішується тим, що у відомому механізмі блокування замка, який включає корпус, .зовнішню і внутрішню ручки роздільної дії і електромагніт, згідно з винаходом, на осях зовнішньої і внутрішньої ручок, розміщених співосно, закріплені втулки з пазами різного профілю (втулка зовнішньої ручки має прямокутний профіль, внутрішньої - трикутний), які в заблокованому стані суміщені між собою, і одночасно контактують з підпружиненим стопором, що зв'язаний з електромагнітом, рухається в отворі корпуса, і має відповідну до форми пазів фасонну контактну поверхню (частина поверхні стопора сферичного перерізу контактує з пазом трикутного профілю, частина поверхні прямокутного перерізу - з пазом прямокутної форми). На втулці вн утрішньої ручки закріплено стержень, який взаємодіє з вирізом зовнішньої ручки і служить для розблокування механізму зсередини приміщення. В початкове положення ручки повертає пружина, що взаємодіє зі штифтом і розміщена в торцовому заглибленні між втулками. Стопор, який зв'язаний з електромагнітом, виконаний так, що взаємодіє з втулками безпосередньо, без проміжних передаточних ланок, входячи в зачеплення з ними одночасно, при блокуванні механізму, або почергово, при розблокуванні, та забезпечує надійний і стійкий контакт фасонних поверхонь стопора і пазів втулок, що дозволяє протидіяти значним зусиллям, прикладеним до зовнішньої ручки. Деталі механізму мають просту конфігурацію і технологічні при виготовленні. Невеликі розміри деталей обумовлюють компактність механізму. Все це дозволяє забезпечити надійність механізму блокування замка від несанкціонованого доступу при одночасній простоті конструкції. Суть винаходу пояснюється кресленням, на якому зображений загальний вигляд механізму в розрізі. Ме ханізм блокування замка 1 складається з корпусу 2, в якому знаходяться втулка 3, зв'язана з віссю 4 зовнішньої ручки 5, і втулка 6, зв'язана з віссю 7 внутрішньої ручки 8. Між торцевими поверхнями втулок розміщена пружина 9, яка контактує зі стержнем 10, закріпленим на торцевій поверхні втулки 6. Втулка 3 має паз прямокутного перерізу, а втулка 6 - паз трикутного перерізу. В заблокованому положенні з пазами втулок контактує підпружинений стопор 11, який зв'язаний з електромагнітом 12 і має фасонну поверхню: частина поверхні, яка контактує з втулкою зовнішньої ручки, має прямокутний профіль, частина, яка контактує з втулкою внутрішньої ручки, має круглий профіль. На торці втулки 6 встановлено стержень 10, який входить в зачеплення з вирізом втулки 5 і взаємодіє з пружиною 7. Ме ханізм працює таким чином. При подачі сигналу з зовнішньої сторони дверей спрацьовує електромагніт 12, втягує стопор 11, який виходить з зачеплення з пазами втулок 3 і 6, розблоковує втулку 3, зв'язану з віссю 4 зовнішньої ручки 5, і дозволяє відкрити замок 1. Після закінчення часу спрацьовування електромагніта стопор 11 під дією пружини входить в зачеплення з втулками 3 і 6 і блокує зовнішню ручку 5. Для відкривання замка з внутрішньої сторони дверей необхідно повернути внутрішню ручку 8. При цьому повертається втулка 6, по пазу якої ковзає стопор 11 і виходить з пазу втулки 3. Втулка 6 взаємодіє з втулкою 3 за допомогою стержня 11 і повертає втулку 3, що дозволяє відкрити замок 1. Після відкривання замка пружина 9 повертає втулку 6 в початкове положення. Підпружинений стопор 11 входить в зачеплення з пазами втулки 3 і блокує замок 1. Запропонований механізм блокування замка можна застосовувати спільно з замками будь-якої конструкції, які мають поворотні ручки роздільної дії.
