Циліндровий механізм замка

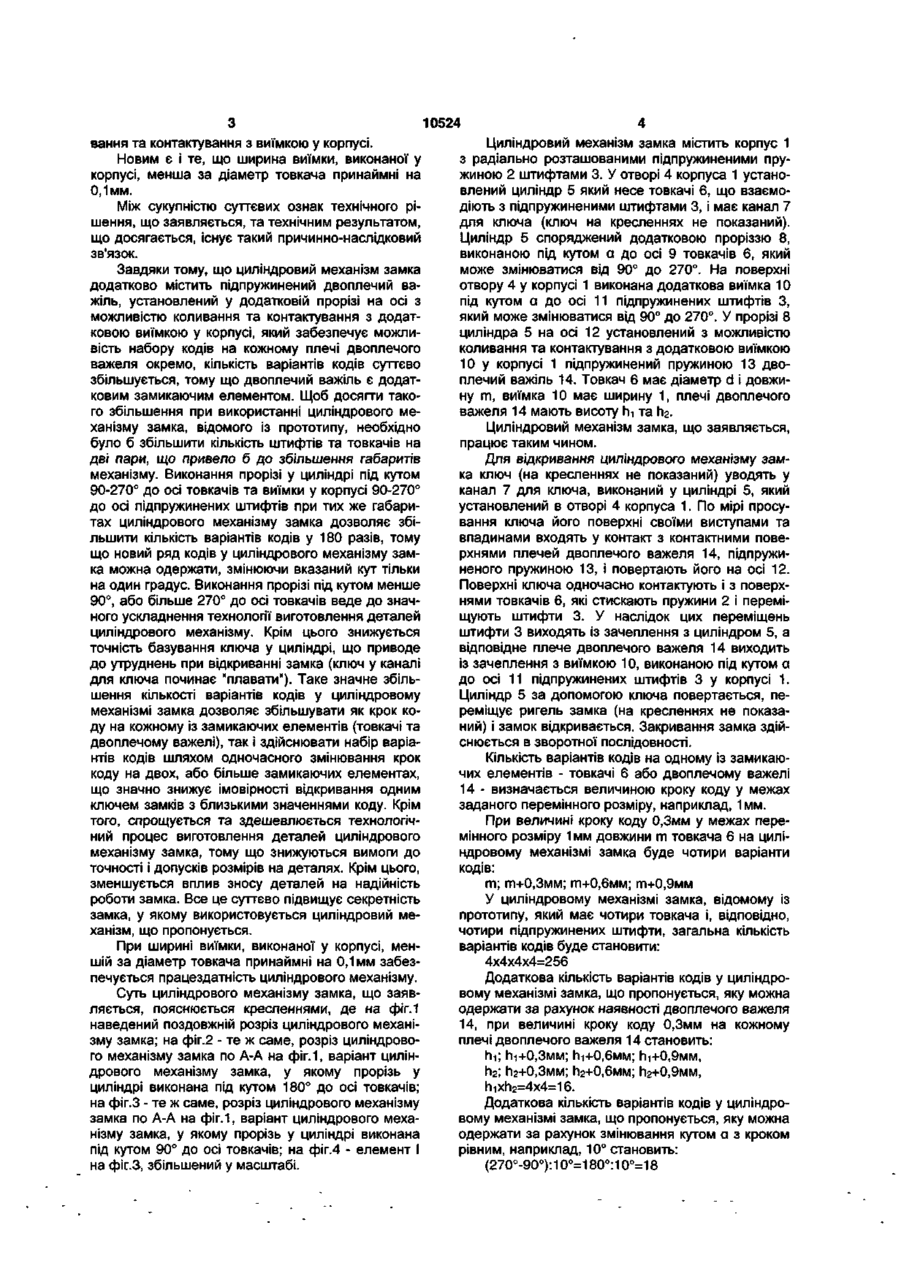

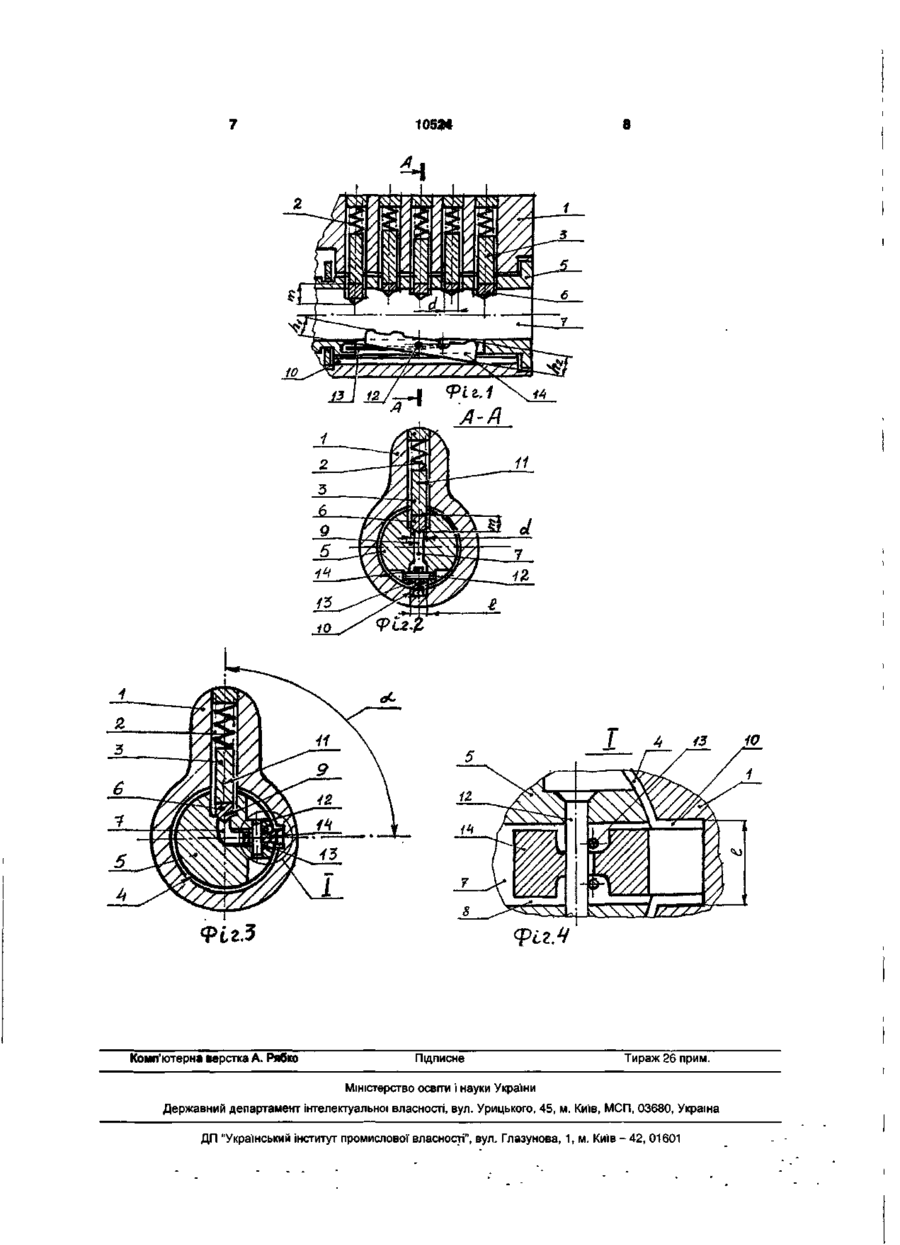

1. Циліндровий механізм замка, який містить корпус з радіально розташованими підпружиненими штифтами та циліндр, який несе штовхачі, що взаємодіють з підпружиненими штифтами, і має канал для ключа, який відрізняється тим, що він додатково містить підпружинений двоплечий ва жіль, в циліндрі виконаний додатковий проріз під кутом 90-270° до осі штовхачів, а на поверхні корпусу виконана додаткова виїмка під кутом 90-270° до осі підпружинених штифтів, при цьому двоплечий важіль встановлений у прорізі на осі з можливістю коливання та контактування з виїмкою у корпусі. 2. Циліндровий механізм замка за п.1, який відрізняється тим, що ширина виїмки, виконаної у корпусі, менша за діаметр штовхача принаймні на 0,1мм. Корисна модель відноситься до запорних пристроїв і може бути використана у висячих, урізних, накладних та вбудованих замках. Найбільш близьким за технічною суттю та результатом, що досягається, до технічного рішення, що заявляється, є циліндровий механізм замка [див. а.с. СРСР, №1180469 від 24.11.83р., опубл. 23.09.85р., М. Кл.4 Е05В27/04], який містить корпус з радіально розташованими підпружиненими штифтами та циліндр, який несе товкачі, що взаємодіють з підпружиненими штифтами, і має канал для ключа. Циліндровий механізм замка містить чотири замикаючих елементи у виді чотирьох підпружинених штифтів і чотирьох товкачів. Відомий циліндровий механізм замка має обмежену кількість варіантів кодів, що обумовлює його недостатню секретність. Це пояснюється тим, що кожний із чотирьох товкачів взаємодіє лише одним своїм торцем з ключем, тому змінювання варіантів кодів можна здійснювати лише за рахунок змінювання довжини товкача. Кількість кодів, які можна одержати за рахунок змінювання довжини товкача, обмежена глибиною канавки на ключі. Для збільшення кількості кодів необхідно знижувати крок коду до мінімальної величини, або збільшувати кількість товкачів і підпружинених штифтів. Однак це знижує секретність замка або ж збільшує габарити циліндрового механізму при малому збільшенні кількості варіантів кодів. При невеликій величині кроку коду збільшується кількість варіантів кодів, але знижується секретність замка, тому що замки з близьким кроком коду можуть бути відкриті одним ключем. Похибки при виготовленні деталей циліндрового механізму, а також їх зношування в процесі експлуатації при малій величині кроку коду приводять до підвищення імовірності відкривання кількох замків одним ключем. В основу технічного рішення, що заявляється, поставлено задачу удосконалення циліндрового механізму замка, в якому шляхом уведення нових конструктивних елементів, нового виконання конструктивних елементів та нових зв'язків між ними забезпечується підвищення секретності циліндрового механізму за рахунок збільшення кількості варіантів кодів, та зниження імовірності відкривання одним ключем кількох замків, без збільшення габаритів циліндрового механізму замка. Поставлена задача вирішується тим, що у циліндровому механізмі замка, який включає корпус з радіально розташованими підпружиненими штифтами та циліндр, який несе товкачі, що взаємодіють з підпружиненими штифтами, і має канал для, ключа, відповідно до технічного рішення, згідно корисної моделі, що він додатково містить підпружинений двоплечий важіль, циліндр споряджений додатковою проріззю, виконаною під кутом 90270° до осі товкачів, а на поверхні корпуса виконана додаткова виїмка під кутом 90-270° до осі підпружинених штифтів, при цьому двоплечий важіль установлений у прорізі на осі з можливістю коли CM ю о> 10524 Циліндровий механізм замка містить корпус 1 вання та контактування з виїмкою у корпусі. з радіально розташованими підпружиненими пруНовим є і те, що ширина виїмки, виконаної у жиною 2 штифтами 3. У отворі 4 корпуса 1 устанокорпусі, менша за діаметр товкача принаймні на влений циліндр 5 який несе товкачі 6, що взаємо0,1мм. діють з підпружиненими штифтами 3, і має канал 7 Між сукупністю суттєвих ознак технічного рідля ключа (ключ на кресленнях не показаний). шення, що заявляється, та технічним результатом, Циліндр 5 споряджений додатковою проріззю 8, що досягається, існує такий причинно-наслідковий виконаною під кутом а до осі 9 товкачів 6, який зв'язок. може змінюватися від 90° до 270°. На поверхні Завдяки тому, що циліндровий механізм замка отвору 4 у корпусі 1 виконана додаткова виїмка 10 додатково містить підпружинений двоплечий вапід кутом а до осі 11 підпружинених штифтів З, жіль, установлений у додатковій прорізі на осі з який може змінюватися від 90° до 270°. У прорізі 8 можливістю коливання та контактування з додатциліндра 5 на осі 12 установлений з можливістю ковою виїмкою у корпусі, який забезпечує можликоливання та контактування з додатковою виїмкою вість набору кодів на кожному плечі двоплечого 10 у корпусі 1 підпружинений пружиною 13 двоважеля окремо, кількість варіантів кодів суттєво плечий важіль 14. Товкач 6 має діаметр d і довжизбільшується, тому що двоплечий важіль є додатну т , виїмка 10 має ширину 1, плечі двоплечого ковим замикаючим елементом. Щоб досягти таковажеля 14 мають висоту hi та h 2 . го збільшення при використанні циліндрового механізму замка, відомого із прототипу, необхідно Циліндровий механізм замка, що заявляється, було б збільшити кількість штифтів та товкачів на працює таким чином. дві пари, що привело б до збільшення габаритів Для відкривання циліндрового механізму заммеханізму. Виконання прорізі у циліндрі під кутом ка ключ (на кресленнях не показаний) уводять у 90-270° до осі товкачів та виїмки у корпусі 90-270° канал 7 для ключа, виконаний у циліндрі 5, який до осі підпружинених штифтів при тих же габариустановлений в отворі 4 корпуса 1. По мірі просутах циліндрового механізму замка дозволяє збівання ключа його поверхні своїми виступами та льшити кількість варіантів кодів у 180 разів, тому впадинами входять у контакт з контактними повещо новий ряд кодів у циліндрового механізму замрхнями плечей двоплечого важеля 14, підпружика можна одержати, змінюючи вказаний кут тільки неного пружиною 13, і повертають його на осі 12. на один градус. Виконання прорізі під кутом менше Поверхні ключа одночасно контактують і з поверх90°, або більше 270° до осі товкачів веде до значнями товкачів 6, які стискають пружини 2 і переміного ускладнення технології виготовлення деталей щують штифти 3. У наслідок цих переміщень циліндрового механізму. Крім цього знижується штифти 3 виходять із зачеплення з циліндром 5, а точність базування ключа у циліндрі, що приводе відповідне плече двоплечого важеля 14 виходить до утруднень при відкриванні замка (ключ у каналі із зачеплення з виїмкою 10, виконаною під кутом а для ключа починає "плавати"). Таке значне збільдо осі 11 підпружинених штифтів 3 у корпусі 1. шення кількості варіантів кодів у циліндровому Циліндр 5 за допомогою ключа повертається, пемеханізмі замка дозволяє збільшувати як крок кореміщує ригель замка (на кресленнях не показаду на кожному із замикаючих елементів (товкачі та ний) і замок відкривається. Закривання замка здійдвоплечому важелі), так і здійснювати набір варіаснюється в зворотної послідовності. нтів кодів шляхом одночасного змінювання крок Кількість варіантів кодів на одному із замикаюкоду на двох, або більше замикаючих елементах, чих елементів - товкачі 6 або двоплечому важелі що значно знижує імовірності відкривання одним 14 - визначається величиною кроку коду у межах ключем замків з близькими значеннями коду. Крім заданого перемінного розміру, наприклад, 1мм. того, спрощується та здешевлюється технологічПри величині кроку коду 0,3мм у межах перений процес виготовлення деталей циліндрового мінного розміру 1мм довжини m товкача 6 на цилімеханізму замка, тому що знижуються вимоги до ндровому механізмі замка буде чотири варіанти точності і допусків розмірів на деталях. Крім цього, кодів: зменшується вплив зносу деталей на надійність т ; т+0,Змм; т+0,6мм; т+0,9мм роботи замка. Все це суттєво підвищує секретність У циліндровому механізмі замка, відомому із замка, у якому використовується циліндровий мепрототипу, який має чотири товкача і, відповідно, ханізм, що пропонується. чотири підпружинених штифти, загальна кількість При ширині виїмки, виконаної у корпусі, менваріантів кодів буде становити: шій за діаметр товкача принаймні на 0,1мм забез4x4x4x4=256 печується працездатність циліндрового механізму. Додаткова кількість варіантів кодів у циліндроСуть циліндрового механізму замка, що заяввому механізмі замка, що пропонується, яку можна ляється, пояснюється кресленнями, де на фіг.1 одержати за рахунок наявності двоплечого важеля наведений поздовжній розріз циліндрового механі14, при величині кроку коду 0,3мм на кожному зму замка; на фіг.2 - те ж саме, розріз циліндровоплечі двоплечого важеля 14 становить: го механізму замка по А-А на фіг.1, варіант цилінhi; Ьі+0,Змм; гіі+0,6мм; ги+0,9мм, дрового механізму замка, у якому прорізь у h 2 ; Г12+О,3мм; гі2+0,6мм; гі2+0,9мм, циліндрі виконана під кутом 180° до осі товкачів; hixh2=4x4=16. на фіг.З - те ж саме, розріз циліндрового механізму Додаткова кількість варіантів кодів у циліндрозамка по А-А на фіг.1, варіант циліндрового мехавому механізмі замка, що пропонується, яку можна нізму замка, у якому прорізь у циліндрі виконана одержати за рахунок змінювання кутом а з кроком під кутом 90° до осі товкачів; на фіг.4 - елемент І рівним, наприклад, 10° становить: на фіг.З, збільшений у масштабі. (270°-90°): 10°=180°:10°=18 10524 576 разів. Відповідно у стільки ж разів знижується Загальна кількість варіантів кодів циліндрового імовірності відкривання одним ключем кількох замеханізму замка, що пропонується, при чотирьох мків. штифтах та чотирьох товкачах становить: У таблиці показане змінювання кількості варі256x16x18=73728 антів кодів у циліндровому механізмі замка у заПри змінювання кута а з кроком рівним 5° залежності від величини кроку коду на замикаючих гальна кількість варіантів кодів циліндрового меелементах при перемінних величинах розмірів т , ханізму замка збільшиться у двічі і буде становити hi та п 2 , який дорівнює 1 мм, та від змінювання 147456 варіантів. кута а з різною величиною кроку коду кута при чоПри використанні технічного рішення, що затирьох штифтах та чотирьох товкачах. являється, загальна кількість варіантів кодів, у порівнянні з прототипом, збільшується у 288 або Таблиця Крок коду, MM 0,3 0,2 Кількість варіа- Додаткова кількість варіантів кодів за рахунок: нтів кодів у змінювання кута а з кроком двоплечого вапрототипі желя 1° 5° 10° 226 16 36 18 180 36 18 1296 36 180 Аналіз приведених у таблиці даних показує, як збільшується загальна кількість варіантів кодів циліндрового механізму замка і, відповідно, як підвищується його секретність, що виключає можливість відкривання одним ключем кількох замків. За рахунок наявності великої кількості варіантів кодів є можливість одержувати код циліндрового механізму замка шляхом додавання кроку коду на одному замикаючому елементі і віднімання кроку коду на другому замикаючому елементі у межах установленої перемінної величини, наприклад, 1мм. У цьому разі різниця між двома циліндровими механізмами та їх ключами буде дорівнювати величині, рівній двом крокам коду, що сприятиме підвищенню секретності замків без збільшення їх Загальна кількість варіантів кодів мінімальна максимальна 73728 839808 737280 8398080 габаритів. Використання циліндрового механізму замка, що пропонується, крім підвищення секретності замків за рахунок значного збільшення варіантів кодів, забезпечує також збільшення величини кроку коду, підвищення серійності деталей, які виготовляються, а також зниження вимог до точності виготовлення деталей, що, як наслідок, поліпшує основні техніко-економічні показники циліндрового механізму замка та знижує його собівартість. Циліндровий механізм замка, що заявляється, може бути виготовлений з використанням відомого устаткування і відомих технологій, що підтверджує його промислову придатність. 10524 Т 4 13 ФігЗ Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601 10
