Свердловинна фугасна торпеда

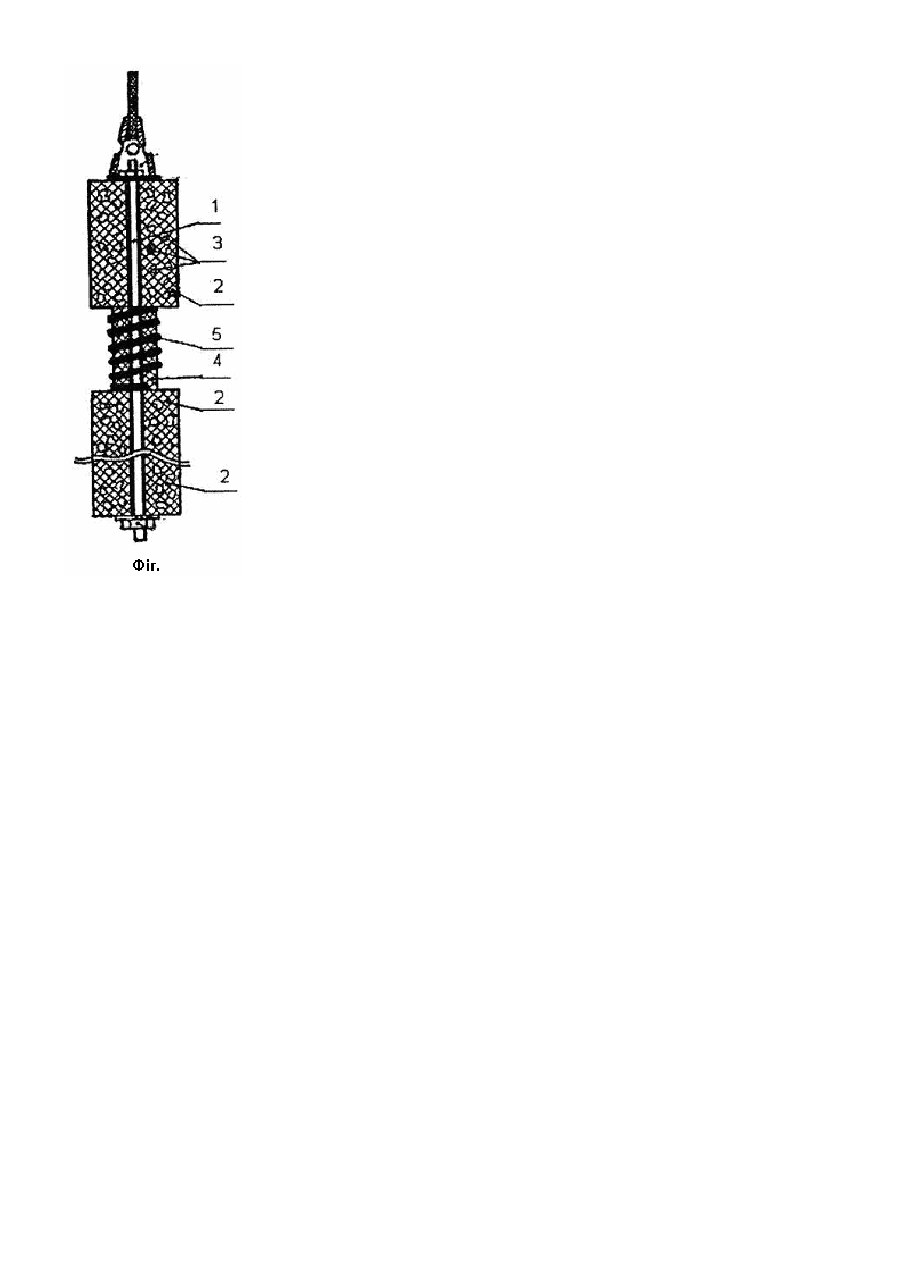

Корисна модель відноситься до нафтогазовидобувної промисловості та промислової геофізики і може бути використана при проведенні вибухових робіт в промислових свердловинах з метою інтенсифікації видобутку нафти та газу. Відома фугасна торпеда для вибухової обробки свердловин шляхом застосування енергії вибуху зарядів бризантної вибухової речовини тротил-гексоген [1]. Недолік цієї торпеди в тому, що бризантна вибухова речовина тротил-гексоген, яка використовується в якості її вибухових зарядів, має велику (~7км/сек.) швидкість детонації, через що вибухова хвиля, яка генерується їх вибухом і розповсюджується в масиві, досить коротка, тому радіус обробки продуктивного пласта невеликий, крім того, ця торпеда не може бути використана в глибоких свердловинах, що зумовлено низькою термостійкістю її вибухових зарядів. Відома корпусна або безкорпусна фугасна торпеда [2] збільшеного радіусу дії для дилатансійного розущільнення порід, схема якої представлена на Фіг., яка вміщує розташовані на стяжному стержені 1 розосереджені заряди 2 бризантної вибухової речовини з диспергованим полімерним наповнювачем 3 з малою температурою термічного розкладу, або розміщеними в ній коаксіальними полімерними з малою температурою термічного розкладу циліндричними оболонками чи стержневими полімерними вставками (на Фіг. не показано), між якими розташовані ініціювачі їх вибуху-котушки 4 з навитими на них відрізками детонуючого шнура 5, які з’єднують фугасні заряди вибухової речовини з ініціатором вибуху, розміщеним у верхній частині торпеди (на Фіг. не показано). Недоліки фугасної торпеди [2] - такі ж, як і недоліки торпеди [1], крім того, недолік цієї торпеди - складність конструкції вибухових зарядів з полімерними вставками. В основу корисної моделі поставлено задачу шляхом використання полімерних матеріалів з високою термостійкістю в якості складових вибухових зарядів фугасних торпед [1, 2] розширити їх техніко-експлуатаційні можливості. Поставлена задача досягається тим, що вибухові заряди фугасної торпеди виготовляються з суміші металполімер, або метал-окис металу-полімер. Здійснення корисної моделі може бути виконано, наприклад, шляхом використання в якості вибухових зарядів фугасних торпед сумішей титан (80%) + тефлон (20%), які характеризуються високою детонаційною дієздатністю з низькою швидкістю детонації - 3,61км/сек [3], що подовжує в порівнянні з [1, 2] вибухову хвилю, яка генерується їх вибухом і розповсюджується в масиві, в результаті чого збільшується радіус обробки продуктивного пласта, при цьому спрощується конструкція вибухових зарядів, а завдяки високій термостійкості таких зарядів, їх можна використовувати в свердловинах будь-якої досяжної в сучасних умовах глибини, тому поставлена задача корисної моделі - розширення техніко-експлуатаційних можливостей досягається. Література: 1. Нова технологія інтенсифікації видобутку нафти і природного газу із застосуванням енергії вибуху // А.В.Михалюк, Ю.І.Войтенко, В.М.Лігоцький та інш. - Нафтова і газова промисловість, 1997, №4, с.24-26. 2. Торпеда збільшеного радіуса дії для далатансійного розущільнення порід. Патент UA 66487, 7 Е21В43/263. Бюл. №5, 2004р. 3. Физика взрыва, т.2 // Под ред. Л.П.Орленко, -М.: ФИЗМАТ ЛИТ, 2004. - 656с.
