Конвектор парапетний

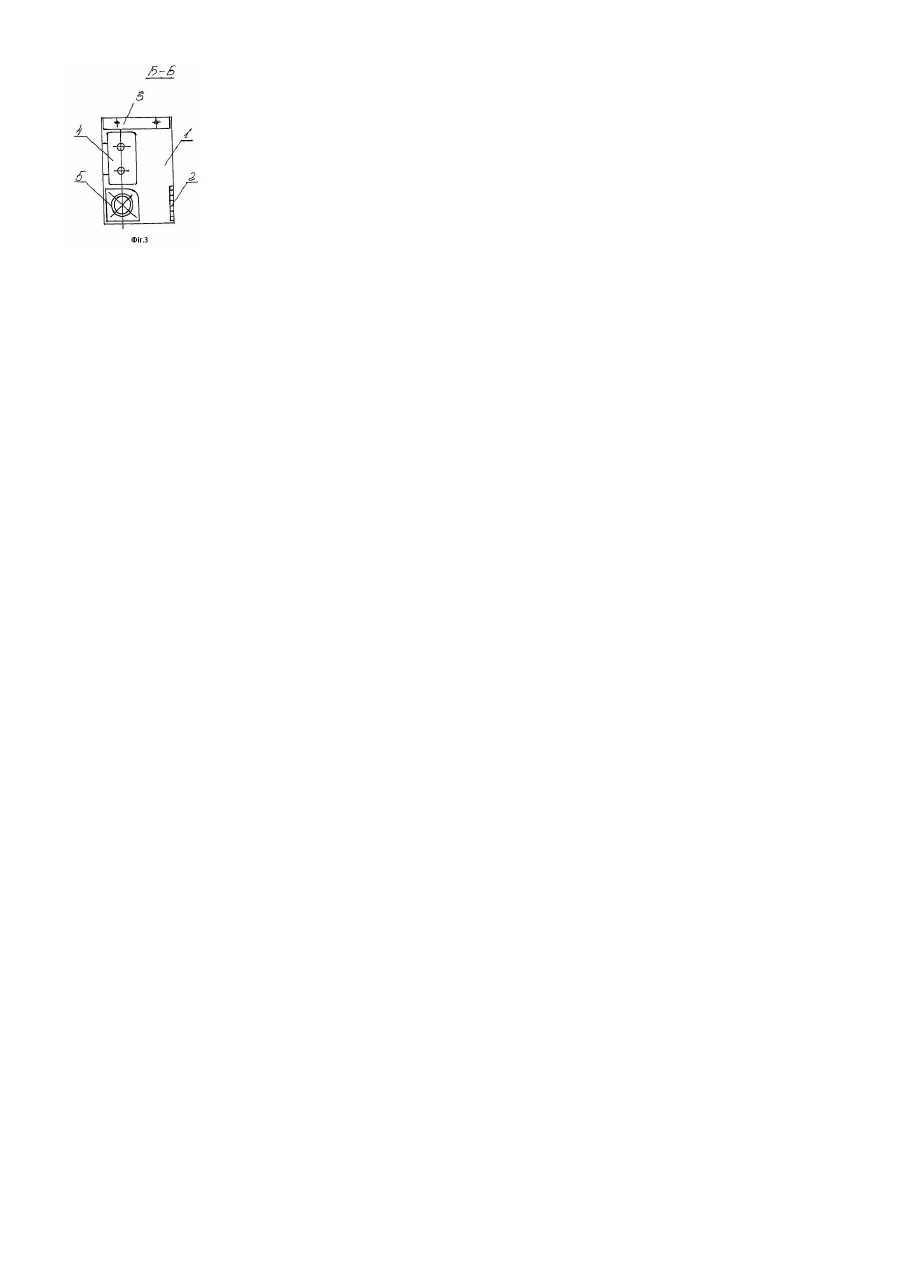

Корисна модель відноситься до теплотехнічної галузі промисловості і застосовується в системах опалювання приміщень з водяним теплоносієм з примусовою конвекцією повітря. Відомі різні конструкції конвекторів переважно настінні або такі що встановлюються над підлогою і під'єднуються до систем опалювання. Однак такі конвектори не завжди можливо встановити в приміщеннях з підвищеними вимогами, наприклад в таких де значна площа знаходиться під склом або в приміщеннях з обмеженою площею, а також враховуючи особливості інтер'єру. Відомий конвектор за [А.С. №321663], що містить корпус з вхідними і вихідним отворами, в середині якого встановлено теплообмінник і вентилятор. В корпусі встановлена перегородка, яка виконана на частині довжини і утворює два відсіки - в одному із яких розміщено вентилятор, а в іншому - теплообмінник і змонтований під ним поворотний клапан, який відділяє теплообмінник від вхідного та вихідного отворів. Вентилятор виконано відцентровим, так що вісь вентилятору розташовано паралельно площині пластин теплообмінника. При цьому порожнина вентилятора зв'язана з вихідним патрубком через напрямні потоку повітря, яка об'єднує вхідні отвори поверхневого теплообмінника. Конвектор встановлюється під вікном і підключається до електромережі та системи опалення. До недоліків відомого конвектора відноситься те, що він має складну конструкцію, в процесі роботи конвектора повітря від вентилятора направлено перпендикулярно до площини пластин теплообмінника, що потребує виконання напрямних потоку повітря, т. б. додаткових пристосувань в конструкції. Вхідні отвори виконані з обох сторін корпусу що не дає можливості встановлювати його в парапетних поверхнях. Все це робить конструкцію громіздкою і важкою, ускладнює процес експлуатації конвектора, а отже обмежує область використання. В основу корисної моделі поставлено задачу створення конвектора парапетного шляхом зміни конструкції конвектора і використання вентилятора іншої конструкції досягається висока тепловіддача, компактність, зручність в експлуатації, що надасть можливість встановлювати конвектори в парапетних поверхнях, використовуючи їх в приміщеннях з підвищеними вимогами, наприклад в таких де значна площа знаходиться під склом або в приміщеннях з обмеженою площею, а також враховуючи особливості інтер'єру. Поставлена задача вирішується тим, що в конвекторі парапетному, який містить корпус з вхідним і вихідним отворами, в якому встановлено теплообмінник і вентилятор, вентилятор встановлено під теплообмінником і розміщено співвісно з віссю теплообмінника, до того ж вентилятор розміщено в одній площині з вхідним отвором, при цьому вентилятор встановлено тангенціальний. Вентилятор розміщено уздовж теплообмінника. Вхідний отвір розміщено уздовж вентилятора. На Фіг.1 зображено конструктивну схему конвектора парапетного; на Фіг.2 - поздовжній переріз на Фіг.1; на Фіг.3 - поперечний переріз на Фіг.2. Конвектор містить корпус 1, з вхідним 2 і вихідним 3 отворами, в якому встановлено теплообмінник 4 і вентилятор 5. Конвектор працює наступним чином. Теплоносій по системі теплопостачання надходить до конвектора і нагріває теплообмінник 4. Тепло передається оточуючому повітрю, що знаходиться в конвекторі. Через вхідний отвір 2 холодне повітря вентилятором 5 всмоктується із приміщення в конвектор, проходить крізь теплообмінник 4 і виходить через випускний отвір 3 в приміщення. Замість теплого повітря надходить нова порція холодного повітря. Виробництво конвектора парапетного дозволить встановлювати його в парапетних поверхнях використовуючи в приміщеннях з підвищеними вимогами, наприклад в таких де значна площа знаходиться під склом або в приміщеннях з обмеженою площею, а також враховуючи особливості інтер'єру. Використання запропонованого вентилятора значно підвищує тепловіддачу конвектора та скорочує час обігріву приміщення, завдяки тому, що напрямок подачі повітря вентилятором співпадає з напрямком руху повітря в каналах, що створюють пластини теплообмінника. Використання вентилятора тангенціального типу значно спрощує конструкцію конвектора, робить її компактною - не потрібні напрямні потоку повітря та рухома перегородка. Все це дозволяє значно економити енергоресурси та витрати на виробництво конвектора.
