Рухомий контактний вузол автоматичного вимикача

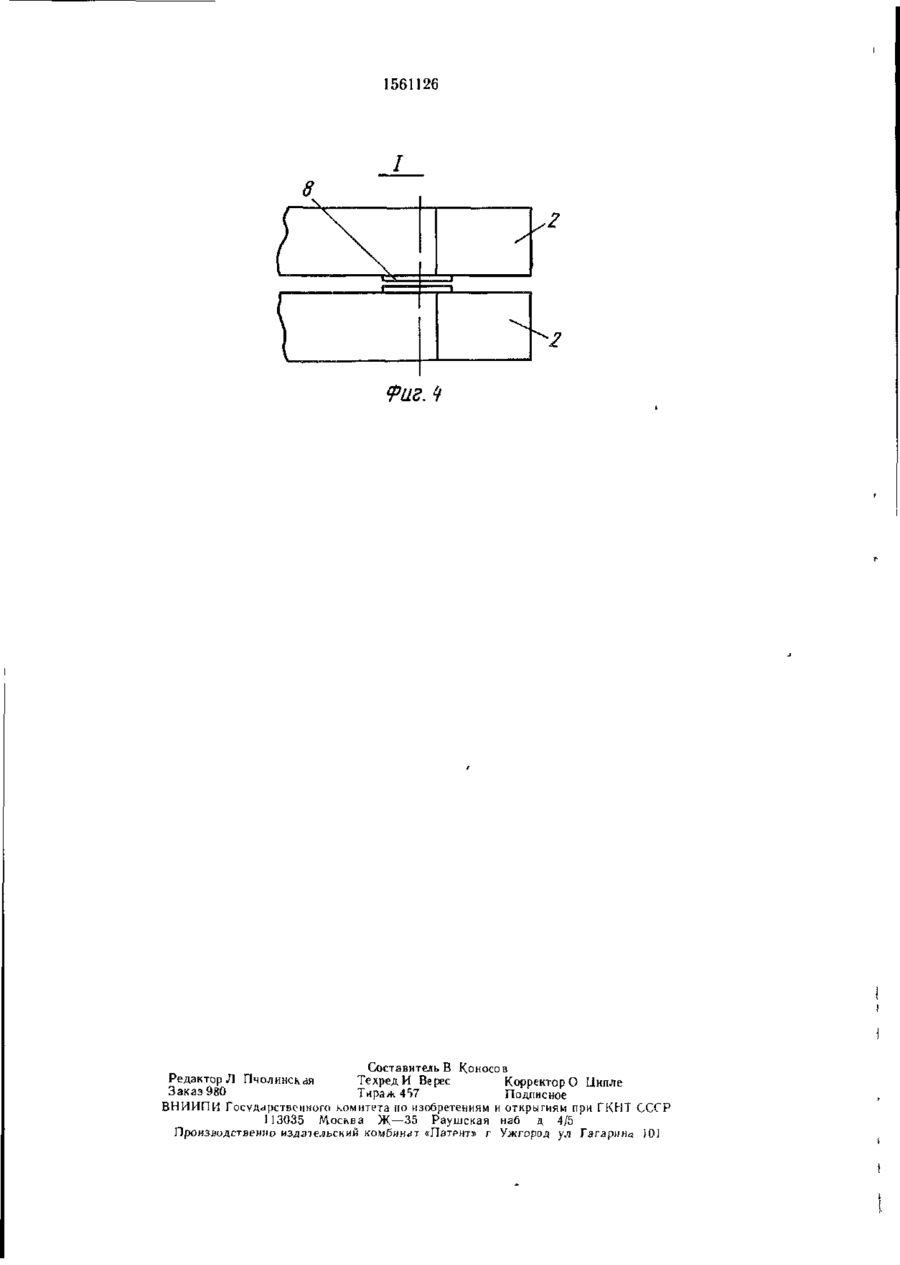

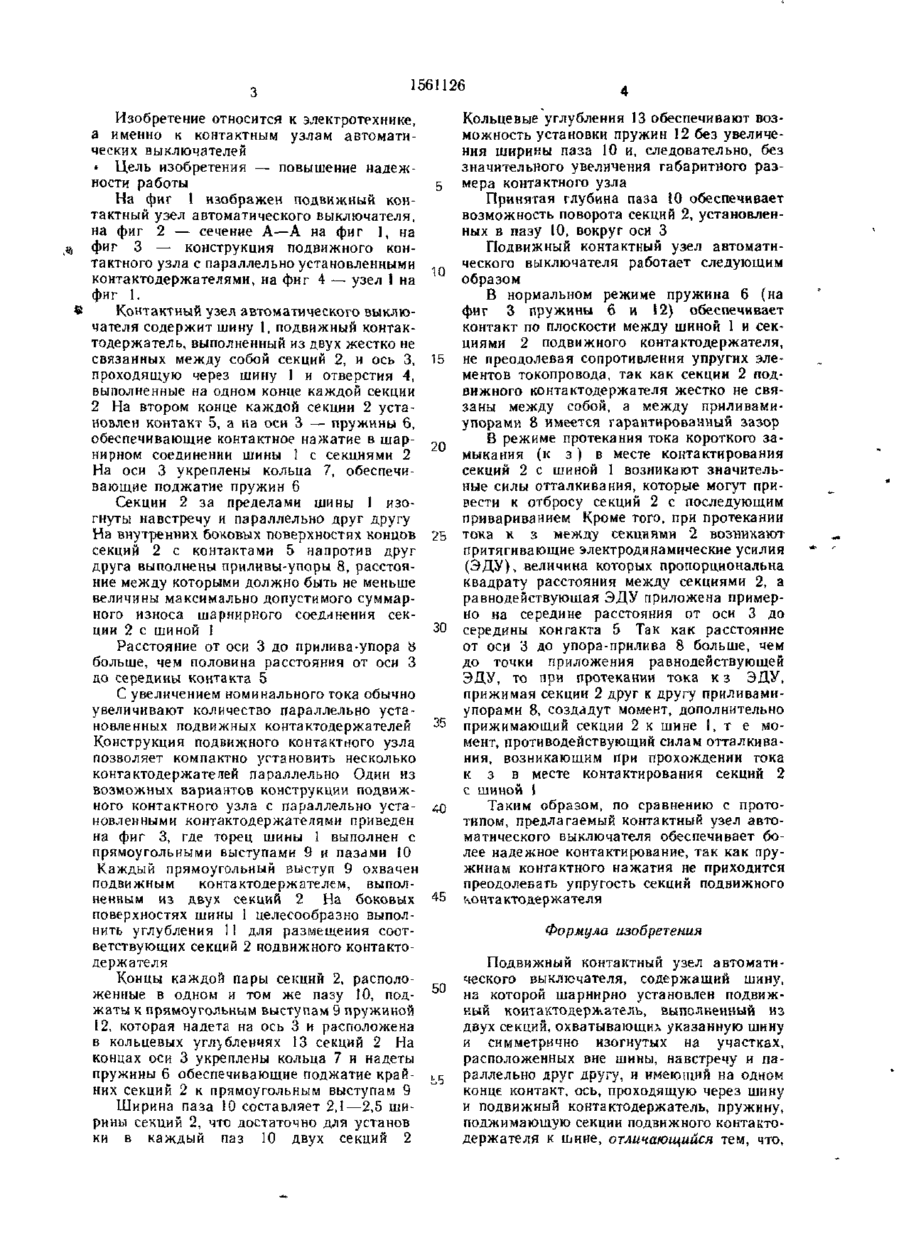

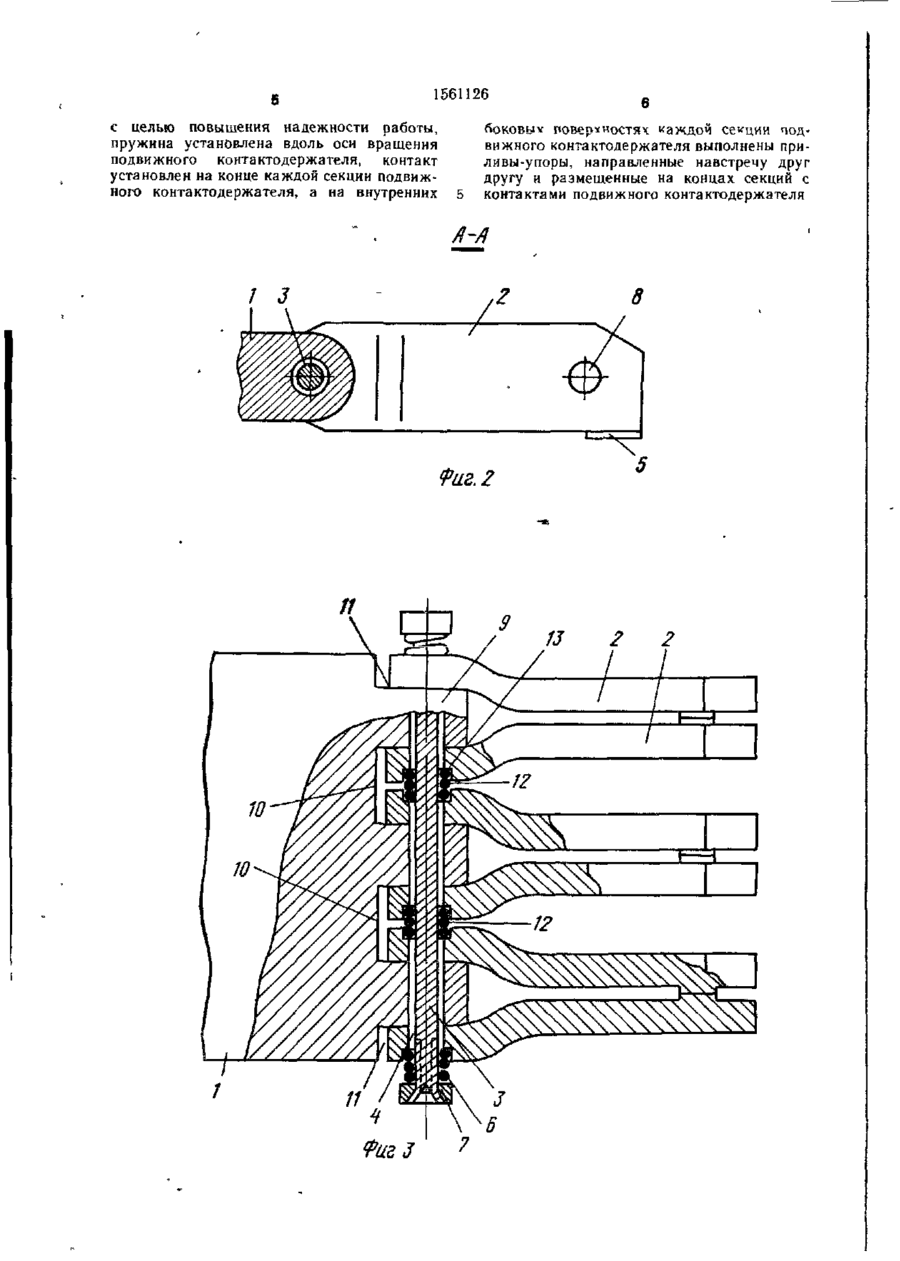

Изобретение относится к электротехнике Целью изобретения является повышение надежности работы Устройство содержит шину 1, подвижный контактодержатель, выполненный из двух секций 2, ось 3, пружины 6 и крепежные кольца 7 На свободных концах каждой из секций 2 расположены контакты и приливы-упоры, направленные навстречу друг другу 4 ил Фиг.1 1561126 Изобретение относится к электротехнике, а именно к контактным узлам автоматических выключателей • Цель изобретения — повышение надежности работы На фиг 1 изображен подвижный контактный узел автоматического выключателя, на фиг 2 — сечение А—А на фиг 1, на фиг 3 — конструкция подвижного контактного узла с параллельно установленными контактодержателями, на фиг 4 — узел I на фиг 1. Контактный узел автоматического выключателя содержит шину 1, подвижный контактодержатель, выполненный из двух жестко не связанных между собой секций 2, и ось 3, проходящую через шину I и отверстия 4, выполненные на одном конце каждой секции 2 На втором конце каждой секции 2 установлен контакт 5, а на оси 3 — пружины 6, обеспечивающие контактное нажатие в шарнирном соединении шины 1 с секциями 2 На оси 3 укреплены кольца 7, обеспечивающие поджатие пружин 6 Секции 2 за пределами шины 1 изогнуты навстречу и параллельно друг другу На внутренних боковых поверхностях концов секций 2 с контактами 5 напротив друг друга выполнены приливы-упоры 8, расстояние между которыми должно быть не меньше величины максимально допустимого суммарного износа шарнирного соединения секции 2 с шиной I Расстояние от оси 3 до прилива-упора 8 больше, чем половина расстояния от оси 3 до середины контакта 5 С увеличением номинального тока обычно увеличивают количество параллельно установленных подвижных контактодержателей Конструкция подвижного контактного узла позволяет компактно установить несколько контактодержателей параллельно Один из возможных вариантов конструкции подвижного контактного узла с параллельно установленными контактодержателями приведен на фиг 3, где торец шины 1 выполнен с прямоугольными выступами 9 и пазами 10 Каждый прямоугольный выступ 9 охвачен подвижным контактодержателем, выполненным из двух секций 2 На боковых поверхностях шины 1 целесообразно выполнить углубления II для размещения соответствующих секций 2 подвижного контактодержателя Концы каждой пары секций 2, расположенные в одном и том же пазу !0, поджаты к прямоугольным выступам 9 пружиной 12, которая надета на ось 3 и расположена в кольцевых углублениях 13 секций 2 На концах оси 3 укреплены кольца 7 и надеты пружины 6 обеспечивающие поджатие крайних секций 2 к прямоугольным выступам 9 Ширина паза 10 составляет 2,1—2,5 ширины секций 2, что достаточно для установ ки в каждый паз 10 двух секций 2 Кольцевые углубления 13 обеспечивают возможность установки пружин 12 без увеличения ширины паза 10 и, следовательно, без значительного увеличения габаритного размера контактного узла Принятая глубина паза 10 обеспечивает возможность поворота секций 2, установленных в пазу 10, вокруг оси 3 Подвижный контактный узел автоматического выключателя работает следующим 10 образом В нормальном режиме пружина 6 (на фиг 3 пружины 6 и 12) обеспечивает контакт по плоскости между шиной 1 и секциями 2 подвижного контактодержателя, 15 не преодолевая сопротивления упругих элементов токопровода, так как секции 2 подвижного контактодержателя жестко не связаны между собой, а между приливамиупорами 8 имеется гарантированный зазор В режиме протекания тока короткого за20 мыкания (к з ) в месте контактирования секций 2 с шиной 1 возникают значительные силы отталкивания, которые могут привести к отбросу секций 2 с последующим привариванием Кроме того, при протекании 25 тока к з между секциями 2 возникают притягивающие электродинамические усилия (ЭДУ), величина которых пропорциональна квадрату расстояния между секциями 2, а равнодействующая ЭДУ приложена примерно на середине расстояния от оси 3 до 30 середины контакта 5 Так как расстояние от оси 3 до упора-прилива 8 больше, чем до точки приложения равнодействующей ЭДУ, то при протекании тока к з ЭДУ, прижимая секции 2 друг к другу приливамиупорами 8, создадут момент, дополнительно прижимающий секции 2 к шине 1, т е мо35 мент, противодействующий силам отталкивания, возникающим при прохождении тока к з в месте контактирования секций 2 с шиной 1 40 45 Таким образом, по сравнению с прототипом, предлагаемый контактный узел автоматического выключателя обеспечивает более надежное контактирование, так как пружинам контактного нажатия не приходится преодолевать упругость секций подвижного контактодержателя Формула изобретения 50 Ь5 Подвижный контактный узел автоматического выключателя, содержащий шину, на которой шарнирно установлен подвижный контактодержатель, выполненный из двух секций, охватывающих указанную шину и симметрично изогнутых на участках, расположенных вне шины, навстречу и параллельно друг другу, и имеющий на одном конце контакт, ось, проходящую через шину и подвижный контакте держатель, пружину, поджимающую секции подвижного контактодержателя к шине, отличающийся тем, что, 1561126 с целью повышения надежности работы, пружина установлена вдоль оси вращения подвижного контактодержателя, контакт установлен на конце каждой секции подвижного контактодержателя, а на внутренних 6 боковы* поверхностях каждой секции подвижного контактодержателя выполнены приливы-упоры, направленные навстречу друг другу и размещенные на концах секций с контактами подвижного контактодержателя А-А Фиг. 2 11 2 2 1561126 8 2 9иг Составитель В Коносов Редактор Л ПЧОЛИНСК
