Обладнання для відбирання проб газу

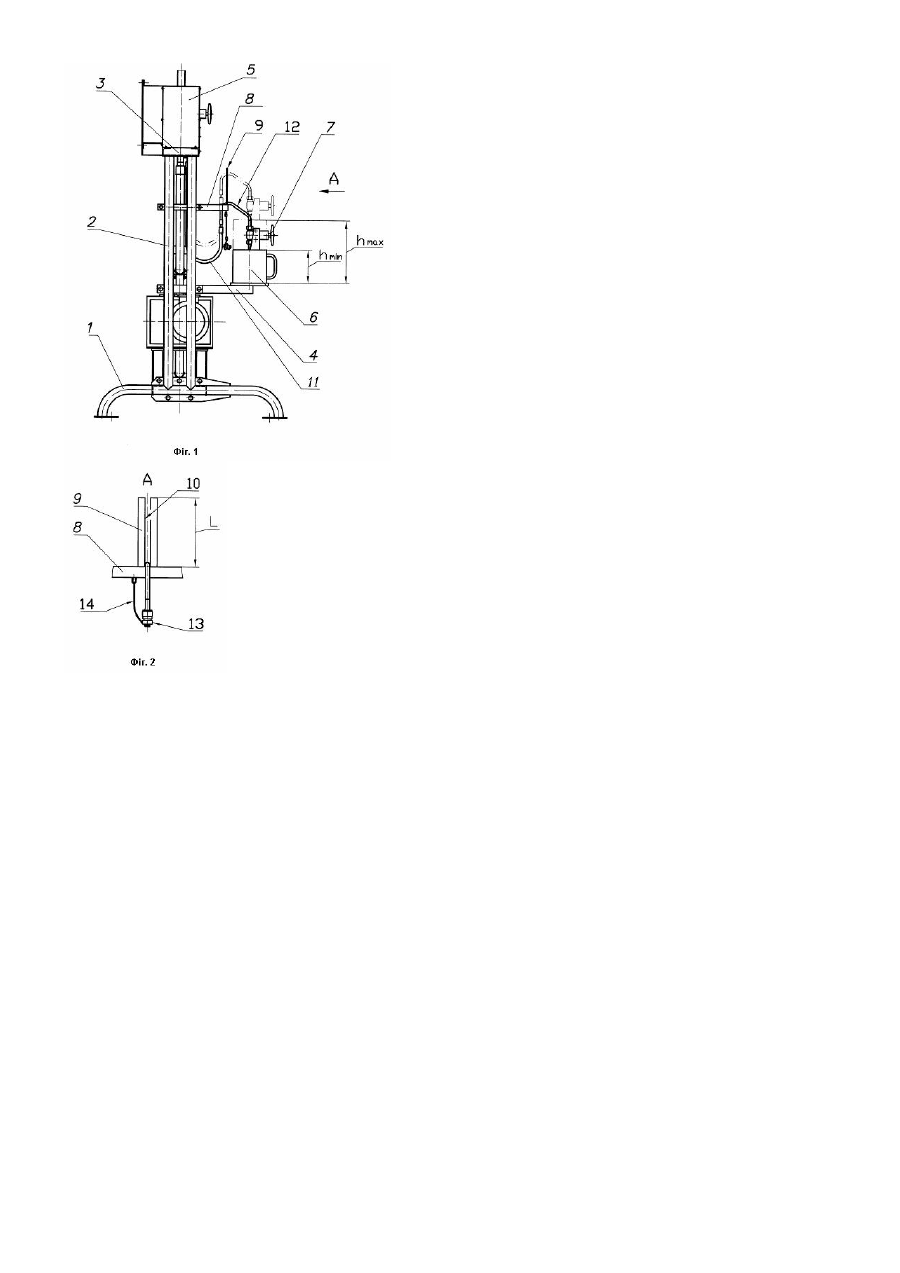

Корисна модель належить до аналізу матеріалів шляхом визначення їх хімічних і фізичних властивостей, а саме, до пристроїв для взяття проб в газоподібному стані, і може бути використана в системах газопроводів для шкідливих газів, де не можуть бути використані відомі газоаналізатори, наприклад, в системах збирання і нейтралізації пар компонентів ракетного палива і його промстоків. За прототип прийнято установку для відбирання проб газу, що містить раму, яка включає стояки і скріплені з ними, поперечні платформи. На нижній поперечній платформі встановлені пробовідбірники. На іншій платформі встановлено колектор пробовідбірників. Колектор сполучено з пробовідбірниками через патрубки [патент №21257, МПК G01N1/22, 2007р.]. Недоліком прототипу є його низька технологічна можливість, що полягає в можливості використання тільки пробовідбірників однієї висоти. Крім того, при обертанні накидної гайки патрубка необхідно фіксувати другим ключем патрубок від обертання і одночасно з цим фіксувати положення пробовідбірника, що створює незручність в експлуатації пристрою. В основу корисної моделі поставлено завдання шляхом зміни конструкції опорної рами, з'єднань колектора з пробовідбірниками розширити технологічну можливість і поліпшити умови експлуатації обладнання для відбирання проб газу. Для вирішення поставленого завдання, в обладнані для відбирання проб газу, що містить опорну раму, яка містить стояки і, скріплені з ними з ними, поперечні платформи, на нижній з яких встановлені пробовідбірники, а на іншій платформі встановлено колектор пробовідбірників, при цьому кожен пробовідбірник зв'язаний з колектором за допомогою з'єднувального вузла, згідно запропонованому технічному рішенню, кожний з'єднувальний вузол містить гнучкий трубопровід, який одним кінцем з'єднано з колектором, а іншим з жорстким наконечником, що виконаний як скоба, який криволінійною ділянкою встановлено в напрямному пазу кронштейна поперечини, яка закріплена на стояках між платформами колектора і пробовідбірників, при цьому довжина напрямного паза кронштейна відповідає різниці найбільшої і найменшої висот пробовідбірників, крім того, кожен наконечник забезпечено знімною заглушкою, закріпленою за допомогою гнучкого елементу на поперечині. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображено загальний вигляд обладнання, на Фіг.2 - вид А на Фіг.1. Обладнання для відбирання проб газу містить опорну раму 1. Опорна рама 1 містить стояки 2 і скріплені з ними поперечні платформи 3, 4. На платформі 3 встановлено колектор 5, на платформі 4 встановлені пробовідбірники 6 з вентилями 7. Між платформами 3 і 4 на стояках 2 закріплена поперечина 8. На поперечині 8 закріплено кронштейн 9. На кронштейні 9 виконано напрямний паз 10. Довжина L напрямного паза 10 відповідає різниці Dh найбільшої висоти hmax пробовідбірника 6 і найменшої висоти hmin пробовідбірника 6. Кожний пробовідбірник 6 зв'язаний з колектором 5 за допомогою з'єднувального вузла, що містить гнучкий трубопровід 11 і наконечник 12. Наконечник 12 виконано як скобу. Криволінійна ділянка наконечника 12 встановлена в напрямному пазу 10. Кожний наконечник 12 забезпечено знімною заглушкою 13, закріпленою за допомогою гнучкого елементу 14 на поперечині 8. Запропоноване обладнання використовують таким чином. Пробовідбірники 6 встановлюють на платформу 4. З наконечника 12 знімають заглушку 13. При цьому вона розташовується в безпосередній близькості до відповідного їй наконечника, оскільки гнучкий елемент 14, що скріплений із заглушкою 13, закріплено на поперечині 8 на ділянці розташування відповідного цьому наконечнику кронштейна 9, що покращує зручність обслуговування обладнання. Переміщуючи наконечник 12 по напрямному пазу 10, нижній торець наконечника 12 встановлюють на рівні вентиля 7 пробовідбірника 6 і з'єднують наконечник 12 з вентилем 7. При затягуванні з'єднання обертають накидну гайку. При цьому між накидною гайкою і наконечником 12 виникає момент тертя, в результаті якого можливо поворот наконечника 12 з гнучким трубопроводом 11. Проте, розташування наконечника 12 в напрямному пазу 10 виключає поворот навколо пробовідбірника 6 гнучкого трубопроводу 11 і наконечника 12. Крім того, при обертанні накидної гайки момент тертя в різьбі передається і на пробовідбірник 6, який оператор притримує другою рукою. Після завершення операцій вакуумування пробовідбірників 6 або заповнення їх досліджуваним газом проводять від'єднання пробовідбірників 6 від наконечників 12. На наконечники 12 встановлюють відповідні їм заглушки 13. Виконання кронштейна 9 з напрямним пазом 10, довжина якого L відповідає різниці Dh найбільшої висоти hmax пробовідбірника 6 і найменшої висоти hmin пробовідбірника 6 забезпечує можливість використання на одній установці пробовідбірники різної висоти. Застосування запропонованого технічного рішення забезпечує розширення технологічних можливостей за рахунок використання пробовідбірників різної висоти, покращує умови обслуговування обладнання при установлені і вилученні пробовідбірників.
