Пристрій для відбирання проб газу

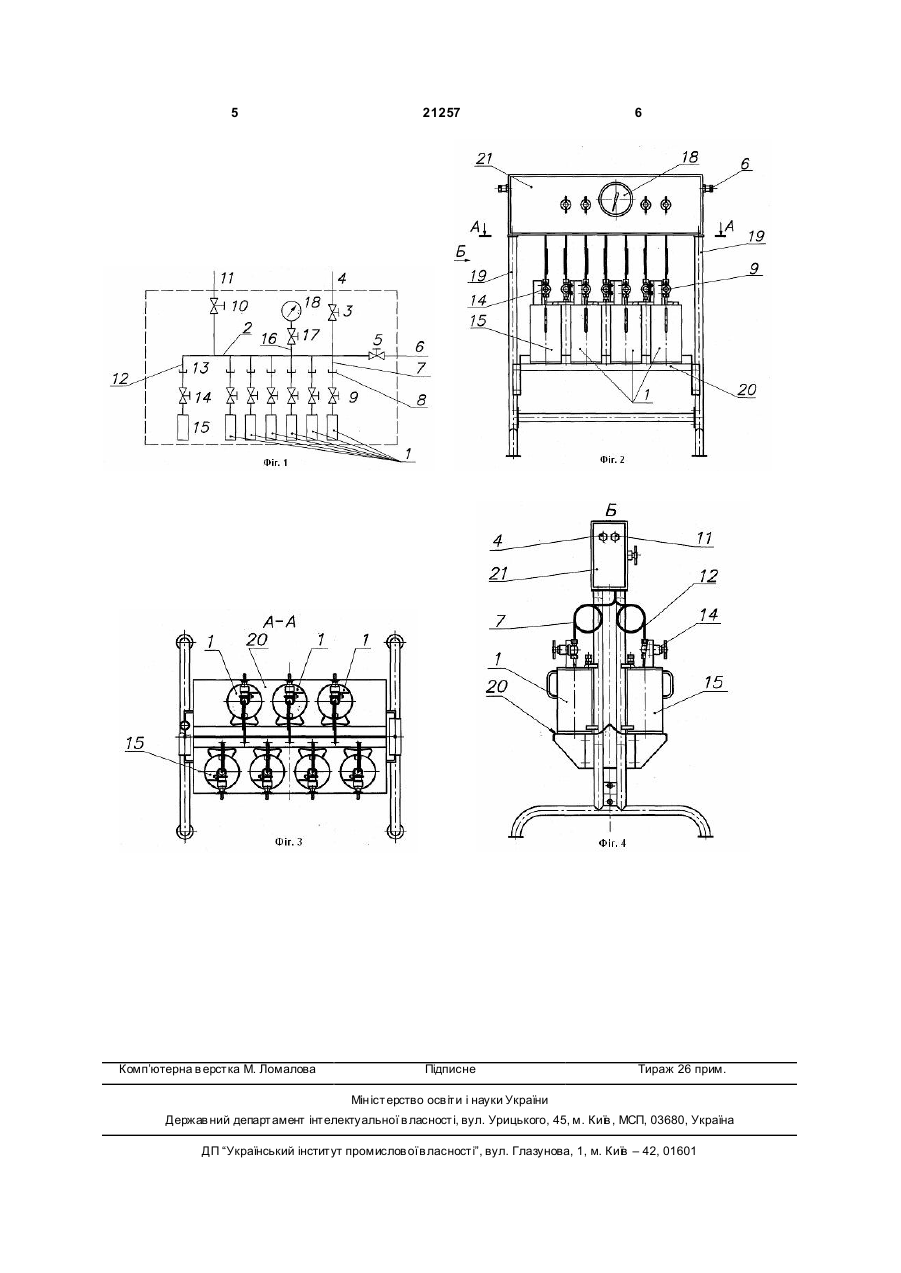

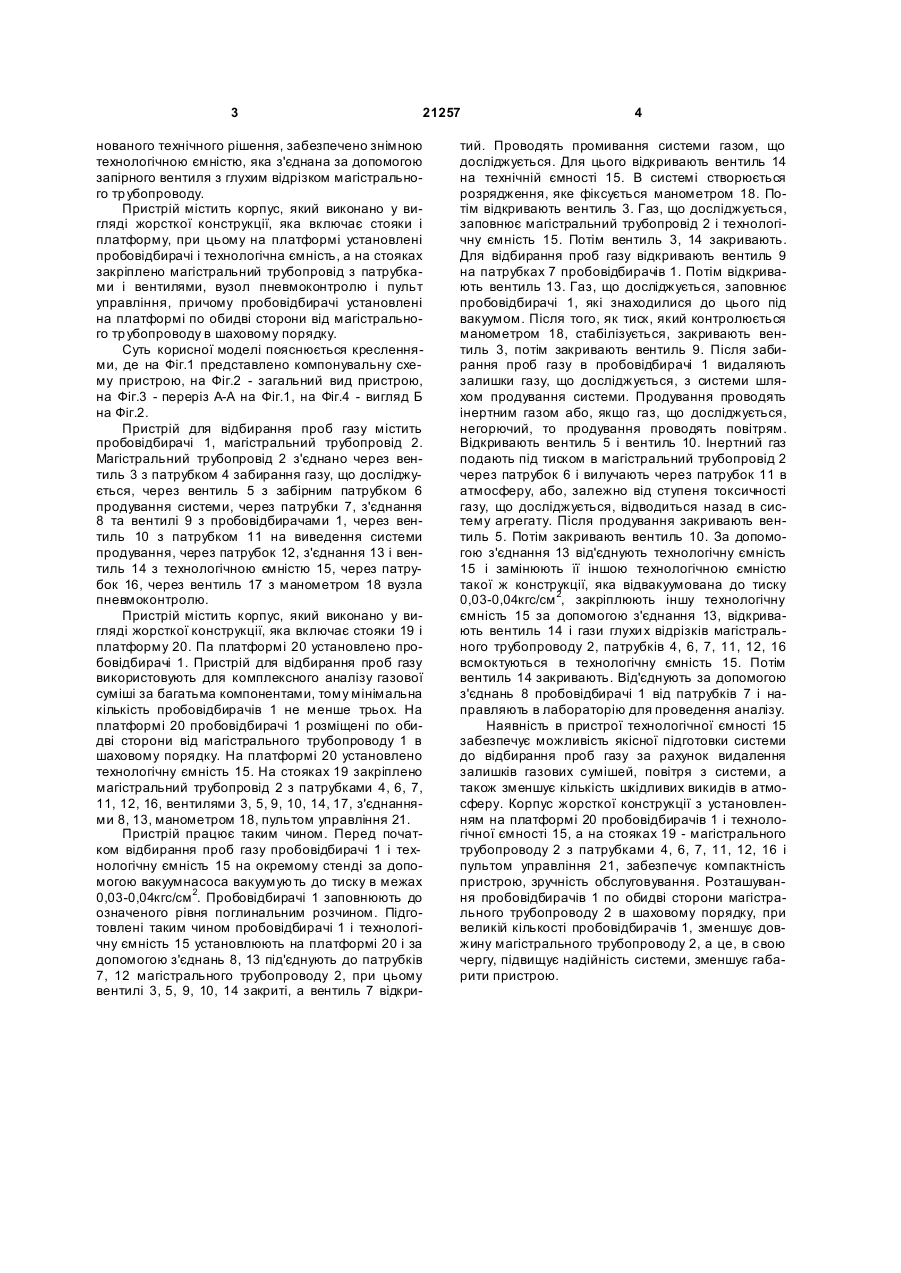

1. Пристрій для відбирання проб газу, що містить знімні пробовідбирачі і магістральний трубопровід, який з'єднаний з патрубком забирання досліджуваного газу, патрубками підведення газу до пробовідбирачів, патрубком вузла пневмоконтролю, патрубками продування системи, який відріз 3 21257 нованого технічного рішення, забезпечено знімною технологічною ємністю, яка з'єднана за допомогою запірного вентиля з глухим відрізком магістрального тр убопроводу. Пристрій містить корпус, який виконано у вигляді жорсткої конструкції, яка включає стояки і платформу, при цьому на платформі установлені пробовідбирачі і технологічна ємність, а на стояках закріплено магістральний трубопровід з патрубками і вентилями, вузол пневмоконтролю і пульт управління, причому пробовідбирачі установлені на платформі по обидві сторони від магістрального тр убопроводу в шаховому порядку. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 представлено компонувальну схему пристрою, на Фіг.2 - загальний вид пристрою, на Фіг.3 - переріз А-А на Фіг.1, на Фіг.4 - вигляд Б на Фіг.2. Пристрій для відбирання проб газу містить пробовідбирачі 1, магістральний трубопровід 2. Магістральний трубопровід 2 з'єднано через вентиль 3 з патрубком 4 забирання газу, що досліджується, через вентиль 5 з забірним патрубком 6 продування системи, через патрубки 7, з'єднання 8 та вентилі 9 з пробовідбирачами 1, через вентиль 10 з патрубком 11 на виведення системи продування, через патрубок 12, з'єднання 13 і вентиль 14 з технологічною ємністю 15, через патрубок 16, через вентиль 17 з манометром 18 вузла пневмоконтролю. Пристрій містить корпус, який виконано у вигляді жорсткої конструкції, яка включає стояки 19 і платформу 20. Па платформі 20 установлено пробовідбирачі 1. Пристрій для відбирання проб газу використовують для комплексного аналізу газової суміші за багатьма компонентами, тому мінімальна кількість пробовідбирачів 1 не менше трьох. На платформі 20 пробовідбирачі 1 розміщені по обидві сторони від магістрального трубопроводу 1 в шаховому порядку. На платформі 20 установлено технологічну ємність 15. На стояках 19 закріплено магістральний трубопровід 2 з патрубками 4, 6, 7, 11, 12, 16, вентилями 3, 5, 9, 10, 14, 17, з'єднаннями 8, 13, манометром 18, пультом управління 21. Пристрій працює таким чином. Перед початком відбирання проб газу пробовідбирачі 1 і технологічну ємність 15 на окремому стенді за допомогою вакуумнасоса вакуумують до тиску в межах 0,03-0,04кгс/см 2. Пробовідбирачі 1 заповнюють до означеного рівня поглинальним розчином. Підготовлені таким чином пробовідбирачі 1 і технологічну ємність 15 установлюють на платформі 20 і за допомогою з'єднань 8, 13 під'єднують до патрубків 7, 12 магістрального трубопроводу 2, при цьому вентилі 3, 5, 9, 10, 14 закриті, а вентиль 7 відкри 4 тий. Проводять промивання системи газом, що досліджується. Для цього відкривають вентиль 14 на технічній ємності 15. В системі створюється розрядження, яке фіксується манометром 18. Потім відкривають вентиль 3. Газ, що досліджується, заповнює магістральний трубопровід 2 і технологічну ємність 15. Потім вентиль 3, 14 закривають. Для відбирання проб газу відкривають вентиль 9 на патрубках 7 пробовідбирачів 1. Потім відкривають вентиль 13. Газ, що досліджується, заповнює пробовідбирачі 1, які знаходилися до цього під вакуумом. Після того, як тиск, який контролюється манометром 18, стабілізується, закривають вентиль 3, потім закривають вентиль 9. Після забирання проб газу в пробовідбирачі 1 видаляють залишки газу, що досліджується, з системи шляхом продування системи. Продування проводять інертним газом або, якщо газ, що досліджується, негорючий, то продування проводять повітрям. Відкривають вентиль 5 і вентиль 10. Інертний газ подають під тиском в магістральний трубопровід 2 через патрубок 6 і вилучають через патрубок 11 в атмосферу, або, залежно від ступеня токсичності газу, що досліджується, відводиться назад в систему агрегату. Після продування закривають вентиль 5. Потім закривають вентиль 10. За допомогою з'єднання 13 від'єднують технологічну ємність 15 і замінюють її іншою технологічною ємністю такої ж конструкції, яка відвакуумована до тиску 0,03-0,04кгс/см 2, закріплюють іншу технологічну ємність 15 за допомогою з'єднання 13, відкривають вентиль 14 і гази глухи х відрізків магістрального трубопроводу 2, патрубків 4, 6, 7, 11, 12, 16 всмоктуються в технологічну ємність 15. Потім вентиль 14 закривають. Від'єднують за допомогою з'єднань 8 пробовідбирачі 1 від патрубків 7 і направляють в лабораторію для проведення аналізу. Наявність в пристрої технологічної ємності 15 забезпечує можливість якісної підготовки системи до відбирання проб газу за рахунок видалення залишків газових сумішей, повітря з системи, а також зменшує кількість шкідливих викидів в атмосферу. Корпус жорсткої конструкції з установленням на платформі 20 пробовідбирачів 1 і технологічної ємності 15, а на стояках 19 - магістрального трубопроводу 2 з патрубками 4, 6, 7, 11, 12, 16 і пультом управління 21, забезпечує компактність пристрою, зручність обслуговування. Розташування пробовідбирачів 1 по обидві сторони магістрального трубопроводу 2 в шаховому порядку, при великій кількості пробовідбирачів 1, зменшує довжину магістрального трубопроводу 2, а це, в свою чергу, підвищує надійність системи, зменшує габарити пристрою. 5 Комп’ютерна в ерстка М. Ломалова 21257 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
