Пристрій для сушіння квіткового пилка-обніжки

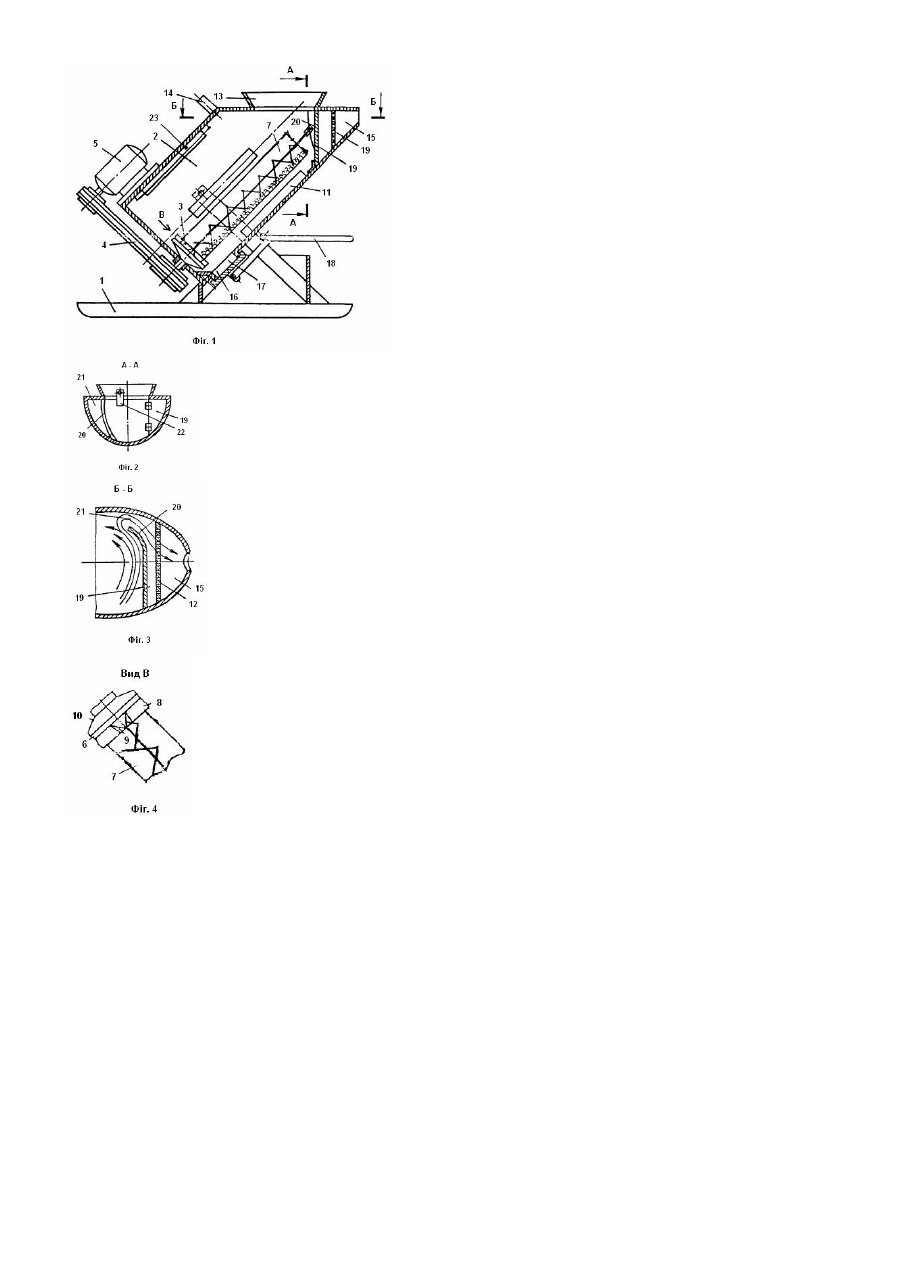

Корисна модель відноситься до харчової промисловості, зокрема до технології сушки квіткового пилкаобножки. Відомий спосіб природної сушки пилка-обножки, коли його розкладають тонким шаром на лист. Протягом кількох діб при виключенні попадання прямих сонячних променів проходить процес сушки пилкаобножки до потрібної вологості. Недоліками цього процесу – не регульований процес сушки, нерівномірний неоднорідний шар по вологості висушеного пилка, тривалість процесу в часі, недостатня якість пилка-обножки. Відомий метод сушки в термошафах [Г.Ф. Таранов «Промышленная технология получения и пеработки продуктов пчеловодства». М., Агропроиздат, 1987, с.306], коли квітковий пилок-обножка розкладається тонким шаром на сітчасті полки. Процес сушки покращений, але недоліками є: нерухомість маси квіткового пилкаобножки обмежує інтенсивність волого виділення, не дозволяє отримати стабільну вологість маси. Тривалість процесу в часі, створення і підтримання потрібного температурного режиму сушки. Метою корисної моделі є: отримання рівномірної вологості по об'єму та підвищення інтенсивності виділення вологи із маси квіткового пилка-обножки, скорочення часу сушки, підвищення якості висушеного продукту, механізувати процес сушки, створення оптимального температурного режиму сушки, підвищення культури виробництва. Поставлена мета досягається тим, що пристрій для сушіння квіткового пилка-обножки, має основу на якій змонтована з можливістю обертання навколо вісі основна циліндрична ємність з вивантажувальним люком і встановленим в її дні приводного валу зі змішувачем-рушівником, яка в процесі сушки працює коливаючись під кутом від 0° до 75° до основи і виконана з ребрами на її внутрішній поверхні, з патрубком і фільтрованою решіткою-сіткою в верхній частині і відбійною пластиною в нижній. Вал зі змішувачем-рушівником розміщений ексцентрично до вісі ємності, а сам змішувач-рушівник в вигляді диску з радіальними ребрами на робочій поверхні і подовжувачами по всій довжині ємності, на які періодично встановлюється сітчатий з сочевицеподібними комірками циліндр з квітковим пилком-обножкою. Для створення регульованого процесу сушки квіткового пилку-обножки в основну циліндричну ємність посекціонно встановлюється електронагрівачі. В ємності є перегородка, яка має відгин в середину і встановлена паралельно решітці з утворенням зазору відносно стінки ємності з боку відгину. В нижній частині розміщено вивантажувальний люк, який закривається кришкою за допомогою шарнірно закріпленого на ємності ричага. Корисна модель ілюструється кресленнями, де, на Фіг.1 відображений загальний вигляд запропонованого пристрою, повздовжній розріз. На Фіг.2 - вид по стрілці А. На Фіг.3. - вид по стрілці Б. На Фіг.4 - вид по стрілці В. Пристрій для сушіння квіткового пилку-обножки має основу 1, на якій навколо горизонтальної вісі, з можливістю обертання, змонтована ємність 2, в дні якої встановлено привідний вал зі змішувачем 3, який під'єднується через клинопасову передачу 4 з електродвигуном 5. Вал зі змішувачем 3 розміщений в ємності ексцентрично її вісі в бік її нижнього кута, а змішувач виконаний в вигляді конічного диска 6 з подовжувачами на яких тримається сітчастий циліндр 7 з сочевицеподібними ячейками. На робочій поверхні розміщені ребра 8 з нахиленими робочими поверхнями 9. Нижня поверхня 10 диску виконана конічною. Основна циліндрична ємність має можливість коливатись під кутом від 0° до 75° до основи 1 і має на внутрішній поверхні поздовжньо закріплені ребра 11, фільтрувальну решітку 12, завантажувальну квадратну воронку 13, отвір 14 для відводу пару-вологи, зливний патрубок 15, розвантажувальний люк 16, який закривається кришкою 17, за допомогою шарнірно закріпленого на ємності ричага 18. Ємність пристрою забезпечується перегородкою 19, яка має вигин 20 в середину ємності. Перегородка 19 встановлюється паралельно решітці 12 і її вигин створює зазор 21 відносно ємності 2 із боку вигину. Перегородка виконана з дверцятами з запірним механізмом 22. В основній циліндричній ємності посекційно встановлені електронагрівачі 23. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним і науково-технічним джерелам інформації, виявлення джерел, які містять відомості про аналоги заявленої корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками, ідентичними всім істотним ознакам заявленого технічного рішення. Визначення із переліку виявлених аналогів прототипу як найбільшблизького до істотних ознак аналога дозволило виявити сукупність істотних по відношенню до передбаченого технічного результату відмінних ознак в заявленому рішенні, яке виявлено в формулі корисної моделі. Значить, заявлена корисна модель відповідає умові «новизна». Пристрій для сушіння квіткового пилка-обножки працює таким чином. Встановлюється пристрій в вихідне положення, завантажується квітковим пилком-обножкою сітчастий циліндр 7 і встановлюється в середині основної циліндричної ємності 2 на змішувач 3 з подовжувачами. Для створення оптимального режиму сушки встановлюються і підключається посекційно електронагрівачі 23. Закривається завантажувальна воронка 13 і розгрузочний люк 16. Включається електродвигун 5 і створюється мінімальний хід змішувача 3 і основної циліндричної ємності 2 – частота обертання сітчастого циліндра 1,0...2,5хв-1. Потрібний оптимальний режим сушки до 12,5% пилка-обножки створюється терморегуляторами електронагрівачів 23 температура сушки від 5° до 41°С, час сушки однієї порції 0,7кг пилку-обножки 50...80хв. в залежності від вихідної вологості пилку. Потім сітчастий циліндр 7 з висушеним пилком виймається із основної циліндричної ємності, а нова порція пилка завантажують в новий сітчастий циліндр 7 і встановлюють на диск 6 - процес повторюється. Заявлене технічне рішення може бути використане в харчовій промисловості, воно описане в матеріалах заявки повністю, що дає можливість використати його в технології сушки квіткового пилка-обножки, що дозволить бджолярам скорочувати час сушки, отримувати якісну продукцію і підвищувати культуру виробництва.
