Засувка запірна для трубопроводів
Номер патенту: 52325
Опубліковано: 16.12.2002
Автори: Красочка Анатолій Андрійович, Зайцев Леонід Павлович
Формула / Реферат

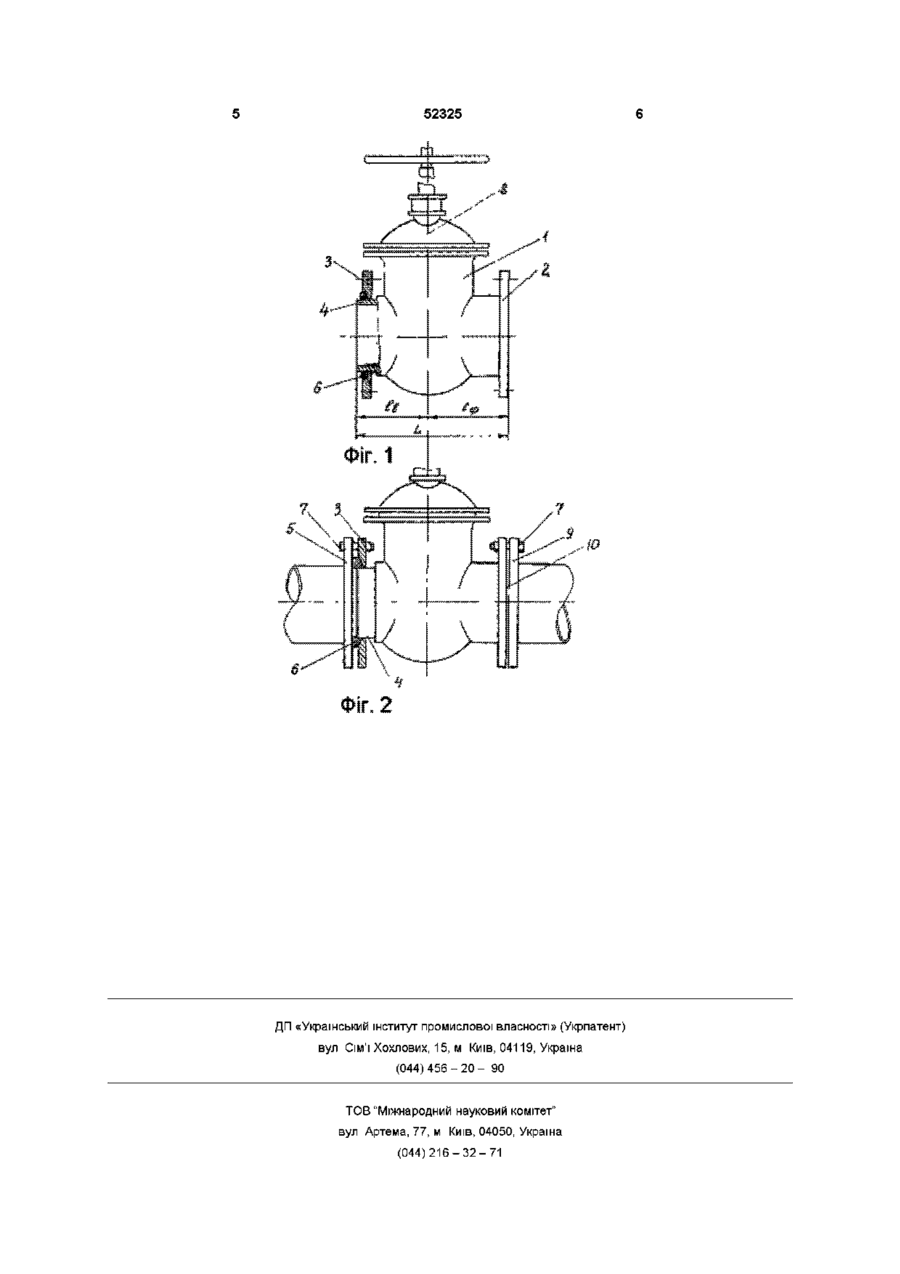

1. Засувка запірна для трубопроводів, що містить корпус із з'єднувальними фланцями на патрубках, ущільнювальну прокладку, сальниковий пристрій, шпиндель з запірним пристроєм, кришку, маховик, яка відрізняється тим, що один із фланців засувки виконаний знімним і розташований на патрубку корпуса, зовнішня торцева поверхня якого споряджена проточкою під пружне ущільнювальне кільце.
2. Засувка запірна за п. 1, яка відрізняється тим, що довжина патрубка корпуса засувки зі знімним фланцем коротша за довжину протилежного патрубка, фланець виконано з можливістю вільного встановлення засувки в лінію трубопроводу між його жорстко закріпленими фланцями.
3. Засувка запірна за п. 1, яка відрізняється тим, що поперечний профіль проточки виконаний з можливістю виключення витискування ущільнювального кільця при його стисненні фланцями засувки і трубопроводу.
Текст
1 Засувка запірна для трубопроводів, що містить корпус із з'єднувальними фланцями на патрубках, ущільнювальну прокладку, сальниковий пристрій, шпиндель з запірним пристроєм, кришку, маховик, яка відрізняється тим, що один із фланців засувки виконаний знімним і розташова ний на патрубку корпуса, зовнішня торцева поверхня якого споряджена проточкою під пружне ущільнювальне кільце 2 Засувка запірна за п 1, яка відрізняється тим, що довжина патрубка корпуса засувки зі знімним фланцем коротша за довжину протилежного патрубка, фланець виконано з можливістю вільного встановлення засувки в ЛІНІЮ трубопроводу між його жорстко закріпленими фланцями 3 Засувка запірна за п 1, яка відрізняється тим, що поперечний профіль проточки виконаний з можливістю виключення витискування ущільнювального кільця при його стисненні фланцями засувки і трубопроводу Винахід відноситься до запірної арматури, яка встановлюється в ЛІНІЯХ трубопроводів, зокрема в системі водопостачання Широко відома, наприклад, паралельна засувка запірна з висувним шпинделем, яка складається з корпуса з фланцями на патрубках, сальникового пристрою, шпинделя з запірним пристроєм, кришки, маховика [Г С Андреев «Запорная арматура» Недра 1974] Засувка використовується в різних галузях народного господарства До недоліків конструкції засувки слід віднести складність і трудомісткість у підготуванні місця для тами Через визначений час болти послабляють і виконують контрольну перевірку положення фланців При невідповідності висунутим умовам процес повторюють до можливості встановлення ущільнювальних прокладок у фланцевих з'єднаннях і остаточного кріплення засувки до трубопроводу [Руководство по строительству напорных трубопроводов оросительных систем из железобетона, чугунных, асбестоцементных и стальных труб Институт «Укроргводстрой» Киев 1986] Другим недоліком засувки є те, що з часом знижується якість прокладок, які установлюються у фланцевих з'єднаннях, і вони втрачають свої властивості В результаті порушується герметичність стикового з" єднання, що призводить до витікання води і зниження якісних показників трубопроводу Усунення даного недоліку вимагає або підтягування болтів у фланцевих з'єднаннях (якщо це можливо), або заміни прокладок, що пов'язано з витяганням засувки Витягання засувки з лінії трубопроводу є дуже трудомісткою операцією і в більшості випадків нездійсненною без обрізання будь-якого фланця Після чого всі вищеперераховані операції із встановлення засувки повинні повторитися встановлення її в ЛІНІЮ трубопроводу Сполучені з засувкою фланці трубопроводу повинні бути строго паралельно і СПІВВІСНО розташовані Допуски у вимірювальних параметрах при и встановленні вираховуються десятими долями міліметра, що в умовах будівництва трубопроводів виконувати складно У випадку відхилення від вказаних положень виправлення їх здійснюють вже в процесі встановлення засувки Паралельного розташування фланців трубопроводів та їх необхідного прилягання до фланців засувки досягають місцевим підігріванням до температури 700 - 800°С ділянки труби біля фланця на віддалі від нього, рівній трикратному діаметру труби Вказану температуру витримують протягом 10 хвилин, з одночасним стягуванням фланців трубопроводу бол Метою винаходу є зменшення трудомісткості встановлення трубопроводу, підвищення герметичності у фланцевому з'єднанні з трубопроводом ю СО СЧ ю 52325 Для вирішення поставленої мети запропонована засувка запірна для трубопроводів, яка складається з корпуса із з'єднувальними фланцями на патрубках, ущільнювальної прокладки, сальникового пристрою, шпинделя з запірним пристроєм, кришки, маховика Особливістю засувки запірної для трубопроводів є те, що один із фланців її виконаний знімним і розташований на патрубку корпуса, зовнішня торцева поверхня якого споряджена проточкою під пружне ущільнювальне кільце Крім того особливостями засувки запірної для трубопроводів є те, що довжина патрубка корпуса зі знімним фланцем коротша довжини протилежного патрубка, з можливістю вільного встановлення засувки в ЛІНІЮ трубопроводу між його фланцями, поперечний профіль проточки виконаний з можливістю виключення витискування ущільнювального кільця при його стисненні фланцями засувки і трубопроводу За рахунок того, що один із фланців засувки виконаний знімним, зовнішня торцева поверхня його споряджена проточкою, на втулочному КІНЦІ Є МОЖЛИВІСТЬ встановлювати пружне ущільнювальне кільце (наприклад, гумове, круглого перерізу) і пересувати знімний фланець вздовж поздовжньої осі засувки до її центру Завдяки тому, що один фланець засувки виконаний суцільно з корпусом засувки, а інший на протилежному патрубку - знімним і має проточку на торцевій поверхні для ущільнювального кільця (наприклад, гумове, круглого перерізу), то з меншою трудомісткістю можна ліквідувати течу у фланцевих з'єднаннях засувки шляхом збільшення стискування фланців і прокладок болтовими з'єднаннями Заміну прокладок або самої засувки можна виконувати за рахунок послаблення болтових з'єднань, пересування знімного фланця з ущільнювальним кільцем до центру засувки і наступного и демонтування після зняття болтових з'єднань Запропонований винахід ілюструється фігурами 1 - 2, на яких представлений загальний вигляд засувки запірної для трубопроводів Корпус 1 (фиг 1) засувки запірної виконаний суцільно з фланцем 2, фланець 3 виконаний знімним, який встановлюють на втулочному КІНЦІ 4 засувки з можливістю вільного його переміщення вздовж поздовжньої и осі Довжина втулочного кінця 4 їв коротша довжини Іф протилежного кінця засувки з фланцем Отже, загальна довжина L запропонованої засувки запірної менше стандартної, що дозволяє вільно встановлювати и в ЛІНІЮ трубопроводу, в проміжок між його фланцями Зовнішня поверхня знімного фланця 3, яка прилягає до площини фланця 5 трубопроводу (фіг 2), має проточку (фиг 1) для встановлення ущільнювального кільця 6 Профіль проточки при затягуванні фланців 3 і 5 болтами 7 забезпечує необхідне стискання ущільнювального кільця між фланцями, а також виключає витискування його з проточки Затискуванням фланців досягається і ущільнення зазора між поверхнею втулочного кінця 4 і знімним фланцем З Встановлення запропонованої засувки запірної в ЛІНІЮ трубопроводу здійснюють наступним чином На втулочний кінець 4 монтують знімний фланець 3 і ущільнювальне кільце 6, яке зміщують від торця втулочного кінця до вертикальної осі 8 корпуса засувки Після ЦЬОГО засувку вводять у проміжок між фланцями трубопроводу (фіг 2) і болтовими з'єднаннями 7 жорстко кріплять до фланця 9 трубопроводу, встановивши попередньо прокладку 10 Знімний фланець 3 на втулочному КІНЦІ 4 засувки встановлюють так, щоб отвори під болти фланця 5 і знімного фланця 3 були СПІВВІСНО розташовані, після чого знімний фланець 3 болтами 7 підтискують до фланця 5 трубопроводу, стискуючи ущільнювальне кільце 7 до необхідної ЩІЛЬНОСТІ В результаті засувка в трубопроводі СПІВВІСНО, рівномірно і надійно прикріплюється до обох фланців трубопроводу В період експлуатації трубопроводу з встановленою запропонованою засувкою теча в стиковому з'єднанні може бути легко ліквідована шляхом підтискування болтами обох фланців і додаткового ущільнення прокладки і кільця За необхідності заміни прокладок або самої засувки, остання може бути легко витягнута після звільнення (зняття) болтів з'єднань на фланцях і зміщення вільного фланця до центру (вертикальної осі корпуса) засувки Таким чином, запропонована конструкція засувки запірної дозволяє з меншою трудомісткістю ліквідувати течу у фланцевих з'єднаннях, здійснювати заміну прокладок або самої засувки 52325 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюShutoff slide for pipelines
Автори англійськоюZaitsev Leonid Pavlovych
Назва патенту російськоюЗаслонка запорная для трубопроводов
Автори російськоюЗайцев Леонид Павлович
МПК / Мітки
МПК: F16L 23/00
Мітки: трубопроводів, засувка, запірна
