Спосіб прокатки трапецієподібних заготівок для виробництва колекторного профілю

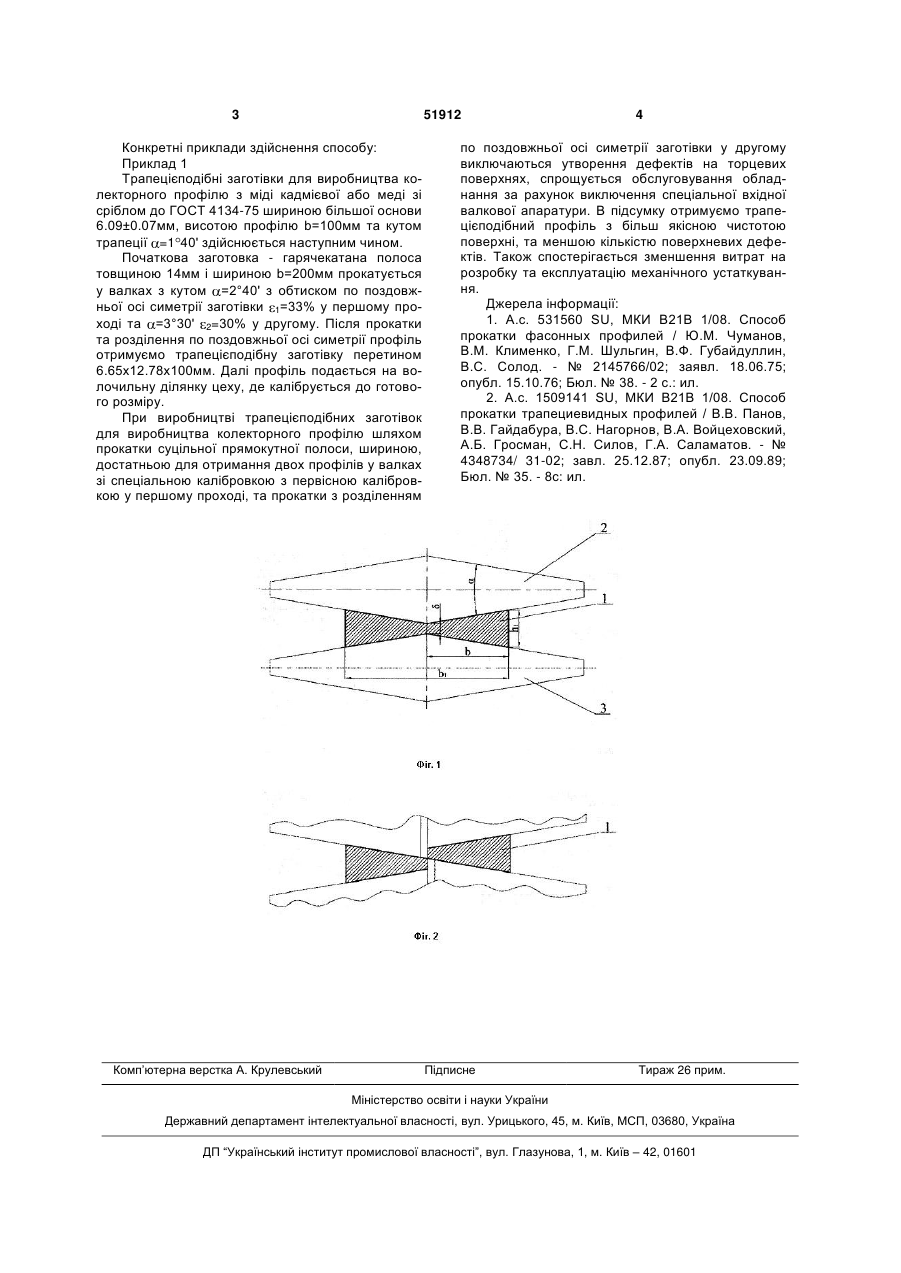

Спосіб виробництва трапецієподібних заготівок для виробництва колекторного профілю, який полягає у прокатці заготівки у валках зі спеціальними калібрами, який відрізняється тим, що прокатується суцільна прямокутна полоса, шириною, достатньою для отримання двох профілів з первісною калібровкою у першому проході, та прокаткою з розділенням по поздовжній осі симетрії заготівки у другому. (19) (21) u201000238 (22) 13.01.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) ФЕДОРІНОВ ВОЛОДИМИР АНАТОЛІЙОВИЧ, САТОНІН ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ІВАНОВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 51912 Конкретні приклади здійснення способу: Приклад 1 Трапецієподібні заготівки для виробництва колекторного профілю з міді кадмієвої або меді зі сріблом до ГОСТ 4134-75 шириною більшої основи 6.09±0.07мм, висотою профілю b=100мм та кутом трапеції =1 40' здійснюється наступним чином. Початкова заготовка - гарячекатана полоса товщиною 14мм і шириною b=200мм прокатується у валках з кутом =2°40' з обтиском по поздовжньої осі симетрії заготівки 1=33% у першому проході та =3°30' 2=30% у другому. Після прокатки та розділення по поздовжньої осі симетрії профіль отримуємо трапецієподібну заготівку перетином 6.65x12.78x100мм. Далі профіль подається на волочильну ділянку цеху, де калібрується до готового розміру. При виробництві трапецієподібних заготівок для виробництва колекторного профілю шляхом прокатки суцільної прямокутної полоси, шириною, достатньою для отримання двох профілів у валках зі спеціальною калібровкою з первісною калібровкою у першому проході, та прокатки з розділенням Комп’ютерна верстка А. Крулевський 4 по поздовжньої осі симетрії заготівки у другому виключаються утворення дефектів на торцевих поверхнях, спрощується обслуговування обладнання за рахунок виключення спеціальної вхідної валкової апаратури. В підсумку отримуємо трапецієподібний профіль з більш якісною чистотою поверхні, та меншою кількістю поверхневих дефектів. Також спостерігається зменшення витрат на розробку та експлуатацію механічного устаткування. Джерела інформації: 1. А.с. 531560 SU, МКИ В21В 1/08. Способ прокатки фасонных профилей / Ю.М. Чуманов, В.М. Клименко, Г.М. Шульгин, В.Ф. Губайдуллин, В.С. Солод. - № 2145766/02; заявл. 18.06.75; опубл. 15.10.76; Бюл. № 38. - 2 с.: ил. 2. А.с. 1509141 SU, МКИ В21В 1/08. Способ прокатки трапециевидных профилей / В.В. Панов, В.В. Гайдабура, В.С. Нагорнов, В.А. Войцеховский, А.Б. Гросман, С.Н. Силов, Г.А. Саламатов. - № 4348734/ 31-02; завл. 25.12.87; опубл. 23.09.89; Бюл. № 35. - 8с: ил. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
