Передача обертального руху з двома відносно рухомими циліндричними поверхнями зачеплення

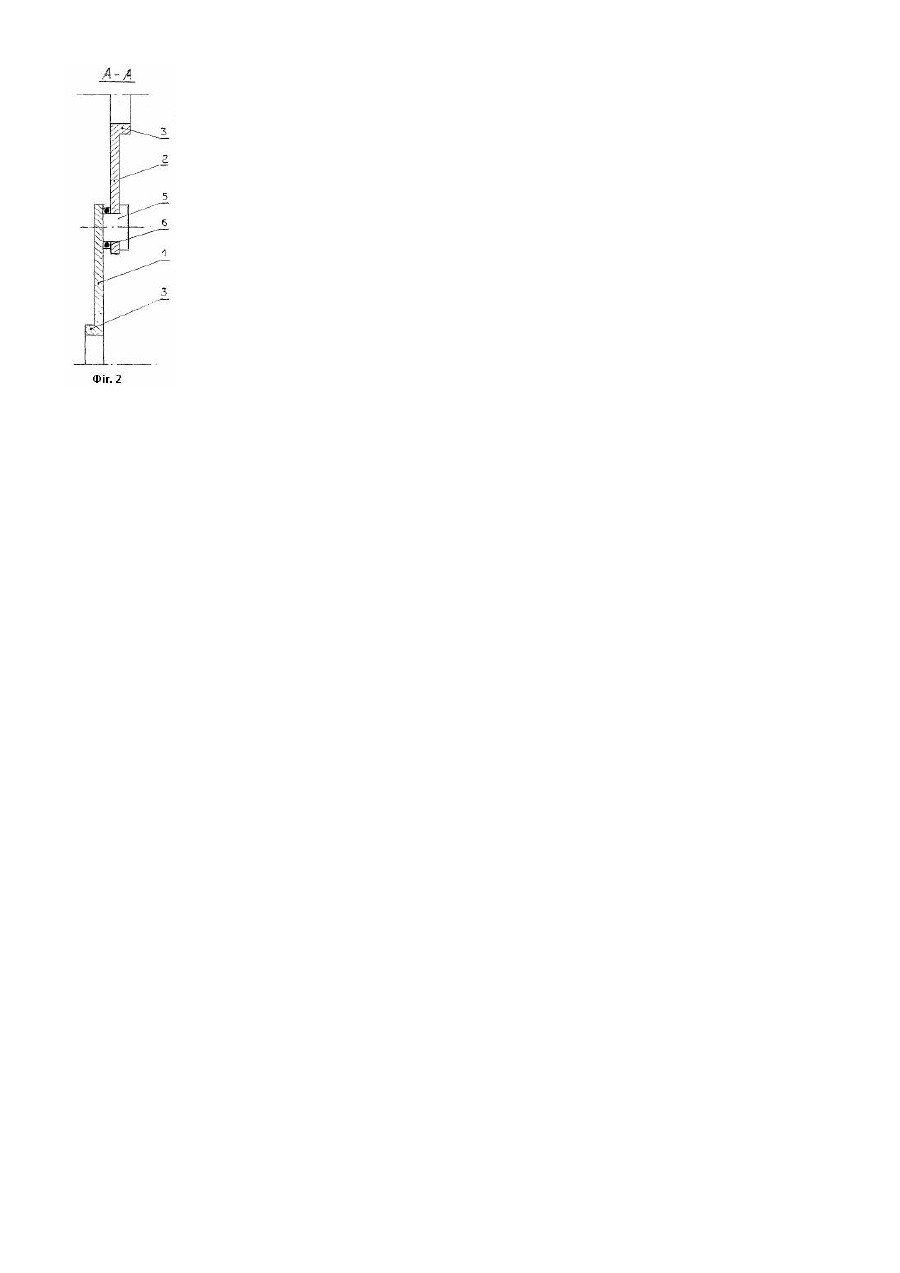

Корисна модель належить до галузі техніки, а саме до пристроїв, які використовують для передачі обертальних рухів з одного валу на інший і може знайти застосування в машинобудуванні при виготовленні різноманітних механізмів. Відома евольвентна система зачеплення, що отримала в техніці широке використання [Решетов Д.Н. Детали машин. - М. Машиностроение, 1989. - 496с.]. Відоме також зачеплення Новікова, в якому дотикання випуклої циліндричної поверхні здійснюється по увігнутій циліндричній поверхні і мають більшу площу контакту та підвищену несучу здатність мастильного клина між поверхнями зачеплення [Решетов Д.Н. Детали машин. - М. Машиностроение, 1989. - 496с.]. Відома також передача обертального руху з двома відносно рухомими циліндричними поверхнями зачеплення, обрана як прототип, яка складається з двох коліс, які мають циліндричну поверхню зачеплення, при цьому обидва колеса складені з дисків з маточинами, по зовнішньому діаметру яких розміщені отвори, кількість яких залежить від модуля передачі, в які вставлені осі, на яких розміщені по посадці ковзання тоненькі втулки, що мають можливість обертання навколо осі [Патент України №23646, опубл. в Бюл. №8, 2007р.]. Загальними суттєвими ознаками відомої передачі і тієї, що заявляється є два колеса, які мають циліндричну поверхню зачеплення, при цьому обидва колеса складені з дисків з маточинами, по зовнішньому діаметру яких розміщені отвори з осями, кількість яких залежить від модуля передачі. Недоліками відомої передачі є підвищене тертя в зоні контакту втулок, розігрів колісних пар, зниження коефіцієнту корисної дії передачі, додаткові витрати на виготовлення змінних втулок. В основу корисної моделі поставлена задача вдосконалення передачі обертального руху за рахунок модифікації зубчатого зачеплення, в результаті чого тертя ковзання замінюється на тертя кочення, зменшуються знос поверхонь та розігрів колісних пар, підвищується коефіцієнт корисної дії передачі та спрощується виготовлення. Поставлена задача вирішується за рахунок, що на осях розміщені по посадці ковзання підшипники кочення, що мають можливість обертання навколо осі. При зачепленні двох циліндричних поверхонь підшипників кочення кожна з яких має обертальну рухомість навколо своєї осі, що зменшує тертя ковзання і крім того, контактні поверхні при послідовному зачепленні не співпадають кожного разу під час передачі обертального руху з одного колеса на друге. Конструкція передачі обертального руху з двома відносно рухомими циліндричними поверхнями зачеплення пояснюється кресленнями, де зображено: - Фіг.1 - передача обертального руху з відносно рухомими циліндричними поверхнями; - Фіг.2 - розтин по А-А. Передача обертального руху з двома відносно рухомими циліндричними поверхнями зачеплення вміщує колеса 1, 2, які являють собою диски з маточиною 3, по зовнішньому діаметру яких розміщені отвори 4, кількість яких залежить від модуля передачі, в які вставляються осі 5, на яких розміщуються по посадці ковзання підшипники кочення 6, що мають можливість обертання навколо своїх осей 5. Передача обертального руху з двома відносно рухомими циліндричними поверхнями зачеплення діє за рахунок взаємодії рухомих поверхонь підшипників кочення у випадку спів падання кутових швидкостей колеса 1 w1 і колеса 2 w2. Застосування передачі обертального руху з двома відносно рухомими циліндричними поверхнями зачеплення забезпечує зменшення тертя ковзання циліндричних поверхонь зачеплення та їх знос, підвищення коефіцієнту корисної дії передачі, зменшує розігрів передачі, спрощує виготовлення.
