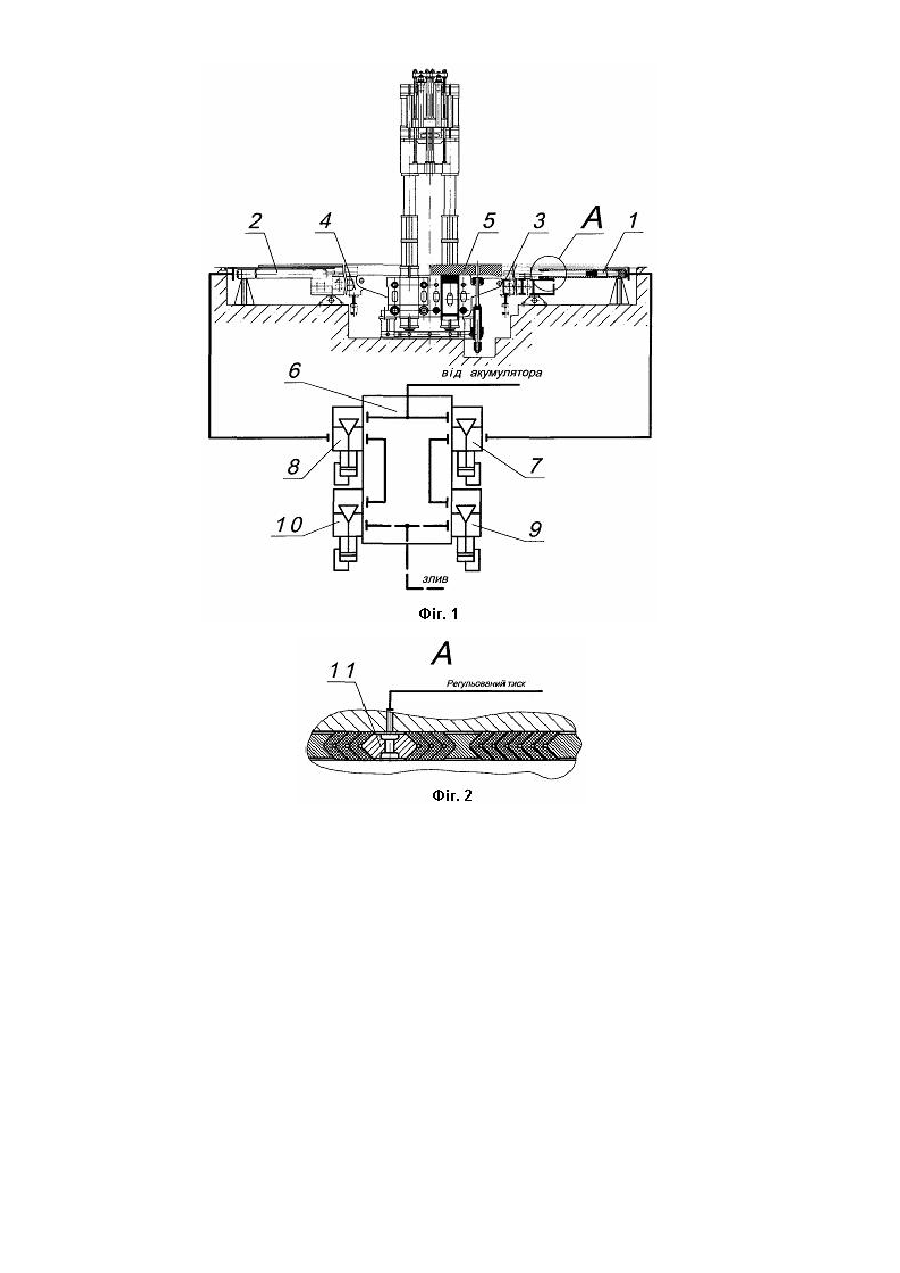

Рухомий стіл гідравлічного преса

Корисна модель належить до машинобудування, а саме до обробки матеріалів тиском і може знайти застосування при створенні нового і модернізації існуючого ковальсько-штампувального обладнання. Відома конструкція рухомого стола гідравлічного трихциліндрового штампувального преса [Бойцов В.В., Трофимов И.Д. Горячая объемная штамповка: Учеб. для СПТУ. - 2-е изд., перераб и доп. - М.: Высшая школа, 1988. - с. 87], що містить гідравлічні циліндри, встановлені на мостах преса, плиту, що переміщується по напрямних. Рухомий стіл призначений для встановлення інструменту, переміщення заготовок, подачі їх в робочу зону преса та видалення відштампованих виробів. Також відома конструкція вузла ущільнення [Вахлер Б.Л. Насосы и насосные станции металлургических предприятий - М.: МеталлургИздат, 1958. - с. 21] для ущільнення зони між корпусом насосу та валом, що виходить назовні. Цей вузол ущільнення містить корпус, кільця упорне та гідравлічного ущільнення, ущільнення, натискну втулку, болти та штуцера для підводу рідини. Найбільш близьким аналогом пристрою, що заявляється, обраним як прототип, є, рухомий стіл гідравлічного преса [Мюллер Э. Гидравлические прессы и их приводы. - М.: Машиностроение, 1965. - с.170, фиг. 151], що містить гідравлічні циліндри плунжерного типу, встановлені на мостах преса, плиту, що переміщується по напрямних, систему керування у вигляді чотириклапанного розподільника з розподільним валом. Загальними істотними ознаками відомого і пристрою, що заявляється, є гідравлічні циліндри плунжерного типу, встановлені на мостах преса, плита, що переміщується по напрямних, система керування у вигляді чотириклапанного розподільника. Недоліком відомої конструкції рухомого стола гідравлічного преса є те, що при закритті впускного клапана циліндра стіл не зупиняється, а продовжує свій рух по інерції до повного зупинення. Під час цього вибігу тиск у підвідному трубопроводі, циліндра різко падає, у результаті чого виникає гідроудар. Однак слід зазначити, що після монтажу нового чи капітального ремонту існуючого преса таких проблем не спостерігалося. Це було викликано тим, що досить значним було тертя у нових ущільненнях циліндрів стола. Після того, як ущільнення зношувались, починалися описані вище коливальні явища. Крім того керування роботою стола чотириклапанним розподільником з розподільним валом знижує точність зупинки стола і робить роботу всіх клапанів чотириклапанного розподільника взаємозалежною. В основу корисної моделі поставлена задача удосконалення рухомого стола гідравлічного преса, в якому шляхом удосконалення механізму процесу його гальмування та системи керування забезпечується швидке та без гідроударів гальмування стола, зменшення машинного часу, підвищення якості керування. Поставлена задача вирішується тим, що циліндри обладнено пристроями гальмування у вигляді регульованих ущільнень, а кожен клапан чотириклапанного розподільника встановлено в окремому корпусі та обладнено індивідуальним сервоприводом. Запропонована конструкція забезпечує швидке та без гідроударів гальмування стола, зменшення машинного часу, підвищення якості керування. Використання як пристрою гальмування регульованих ущільнень сприяє підвищенню тертя в циліндрах і, як наслідок, - забезпечується швидке та без гідроударів гальмування рухомого стола преса. А встановлення кожного клапана чотириклапанного розподільника в окремому корпусі та обладнання їх індивідуальним сервоприводом забезпечує відсутність взаємозалежності роботи клапанів, підвищення ремонтопридатності клапанного розподільника і, як наслідок, - підвищення якості керування столом. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено схему рухомого стола гідравлічного преса: - Фіг.1 - загальний вигляд преса з рухомим столом та чотириклапанним розподільником керування; - Фіг.2 - місце А з Фіг.1 (регульоване ущільнення). Рухомий стіл гідравлічного преса (Фіг.1) містить гідравлічні циліндри плунжерного типу 1 і 2, встановлені на мостах 3 і 4 преса, та плиту 5, що переміщується по напрямних. Систему керування виконано у вигляді чотириклапанного розподільника 6, в якому кожен клапан - напірні 7 і 8 та зливні 9 і 10 - встановлено в окремому корпусі та обладнано індивідуальним сервоприводом. Циліндри 1 і 2 обладнано пристроями гальмування (Фіг.2) у вигляді регульованих ущільнень 11. Рухомий стіл гідравлічного преса працює таким чином. Для переміщення стола преса вправо індивідуальними сервоприводами відкриваються напірний клапан 8 та зливний 9. Плита 5 переміщується вправо. Для переміщення стола преса вліво індивідуальними сервоприводами відкриваються напірний клапан 7 та зливний 10. Плита 5 переміщується вліво. Для гальмування рухомого стола гідравлічного пресу закривають відповідний впускний клапан (7 або 8). Одночасно з цим по мірі закриття цього клапана здійснюється підвищенням тертя в зворотних циліндрах шляхом підведення тиску до регульованих ущільнень 11. При виробництві рухомого стола гідравлічного преса не існує ніяких технічних та технологічних труднощів для його виготовлення відомими прийомами металообробки. Таким чином, використання рухомого стола гідравлічного преса забезпечує швидке та без гідроударів гальмування стола, зменшення машинного часу, підвищення якості керування.
