Котушковий висівний апарат

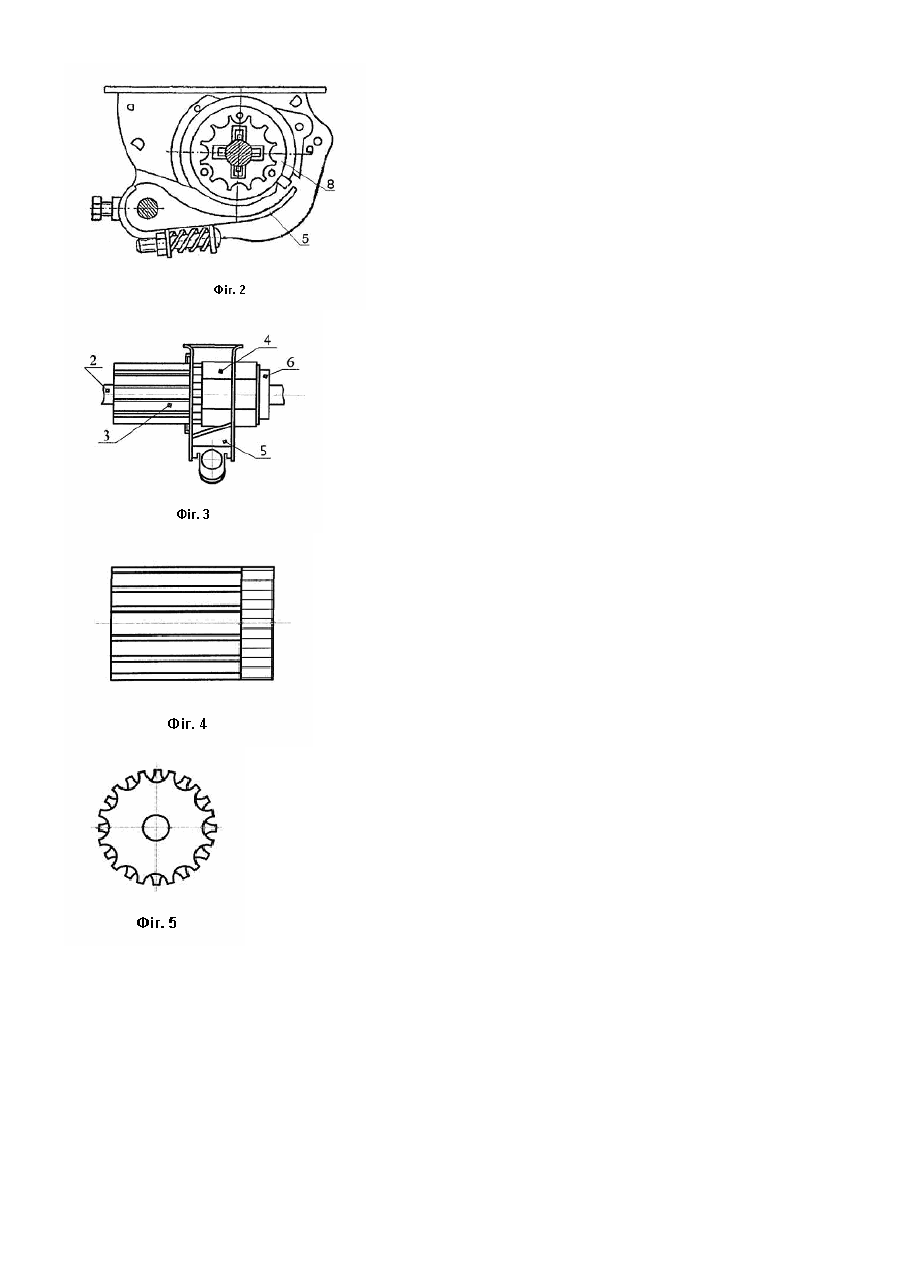

Корисна модель відноситься до галузі сільського господарства і може бути використаний в зернових та овочевих сівалках. Конструкції котушкових висівних апаратів зернових та овочевих сівалок відомі [1], які мають корпус, вал, пересувну котушку, муфту, клапан та розетку. Норму висіву насіння змінюють частотою обертання вала котушки або довжиною робочої частини котушки. Істотним недоліком таких апаратів є нерівномірність висіву малих норм (до 20кг/га і менше). Другим недоліком апаратів є їх неспроможність висіву дрібного насіння типу люцерни. Є також комбіновані апарати для висіву насіння різних розмірів [2]. Недоліком таких апаратів є висока трудоємкість перестановки їх на висів крупного, звичайного або дрібного насіння. Мета корисної моделі - підвищення якості висіву малими нормами та дрібного насіння, зменшення трудоємкості на зміну норми висіву. З цією метою робоча частина висівного апарата виконана із двох частин: більшої довжини - з борозенками для розміщення насіння середніх та крупних розмірів і меншої - з меншими за розмірами борозенками для розміщення дрібного насіння. На Фіг.1 зображений котушковий висівний апарат зі встановленням котушки для висіву насіння середніх розмірів; на Фіг.2 - той же апарат, вид збоку; на Фіг.3 - апарат зі встановленням котушки для висіву дрібного насіння; на Фіг.4 - конструктивне виконання комбінованої котушки; на Фіг.5. - те ж, вид збоку. Висівний апарат включає (Фіг.1, 2): корпус 1, вал 2, котушку 3, муфту 4, клапан 5, стопорне кільце 6, штифт 7, розетку 8. Котушка 2 (Фіг.4, 5) має борозенки різного розміру: на більшій довжині - звичайні за типом серійних котушок; на меншій довжині - дрібніші. Працює апарат так. При русі сівалки обертання колеса через механізм передач передається на вал 2 висівних апаратів. Насіння під дією сил гравітації переміщується із бункера в порожнину корпуса 1 і заповнює борозенки котушки 3. При обертанні котушка 3 переміщує насіння в нижню частину корпуса 1, де воно, ковзаючись по поверхні клапана 5, виноситься зовні - в лійку апарата через насіннєпровід до сошника і далі в борозну. Розетка 8 запобігає витоку насіння через борозенки з боку торця апарата. При висіві насіння середніх розмірів котушка встановлюється на задану робочу довжину за допомогою регулятора норми висіву. При висіві насіння дрібних розмірів і малих норм котушку висувають зовні таким чином, щоб в корпусі залишалась тільки та частина її, яка має дрібні борозенки (Фіг.3). При висіві мінімальних норм передачу настроюють на найменшу частоту обертання. Завдяки такому конструктивному виконанню висівного апарата і котушки можна легко і швидко переналагоджувати апарат на висів різних норм висіву, в тому числі найменших, і різного за розмірами насіння. Запропонований апарат має такі переваги перед серійними: 1. Апарат забезпечує висів заданих норм звичайного насіння зернових культур та мінімальних норм висіву дрібного насіння трав або овочевих культур. 2. Апарат легко переналагоджується на висів звичайного та дрібного насіння. 3. Апарат підвищує рівномірність висіву дрібного насіння на 20-25% порівняно з існуючими апаратами. Випробування показали, що такий апарат дозволяє підвищити рівномірність висіву дрібного насіння на 2025% порівняно з існуючими котушковими апаратами. Джерела інформації 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підр. - К.: Каравела, 2004. - С.148-151. 2. Бойко А.І., Свірень М.О., Шмат С.І. Нові конструкції ґрунтообробних та посівних машин. К., 2003. - С.124127.
