Пристрій для сушіння фотополімеризаційноздатних лаків ультрафіолетовим випромінюванням
Номер патенту: 32517
Опубліковано: 26.05.2008
Автори: Босак Володимир Омелянович, Шибанов Володимир Вікторович, Репета Вячеслав Богданович
Формула / Реферат
Пристрій для сушіння фотополімеризаційноздатних лаків ультрафіолетовим випромінюванням, що містить камеру з інертним середовищем, камеру джерела ультрафіолетового випромінювання, яка розміщена зверху над камерою з інертним середовищем, канали подачі та виводу відбитків для обмеження витоку газу і засоби транспортування, який відрізняється тим, що засобами транспортування є вивідний транспортер друкарської машини та стрічковий транспортер, канал подачі відбитка розміщений під кутом 45-60°, канал виводу відбитка розміщений у дзеркальному відображенні відносно каналу подачі під кутом 120-135° до горизонтальної площини камери з середовищем аргону, а камера з аргоновим середовищем розміщена нижче від осі вивідного транспортера друкарської машини.
Текст

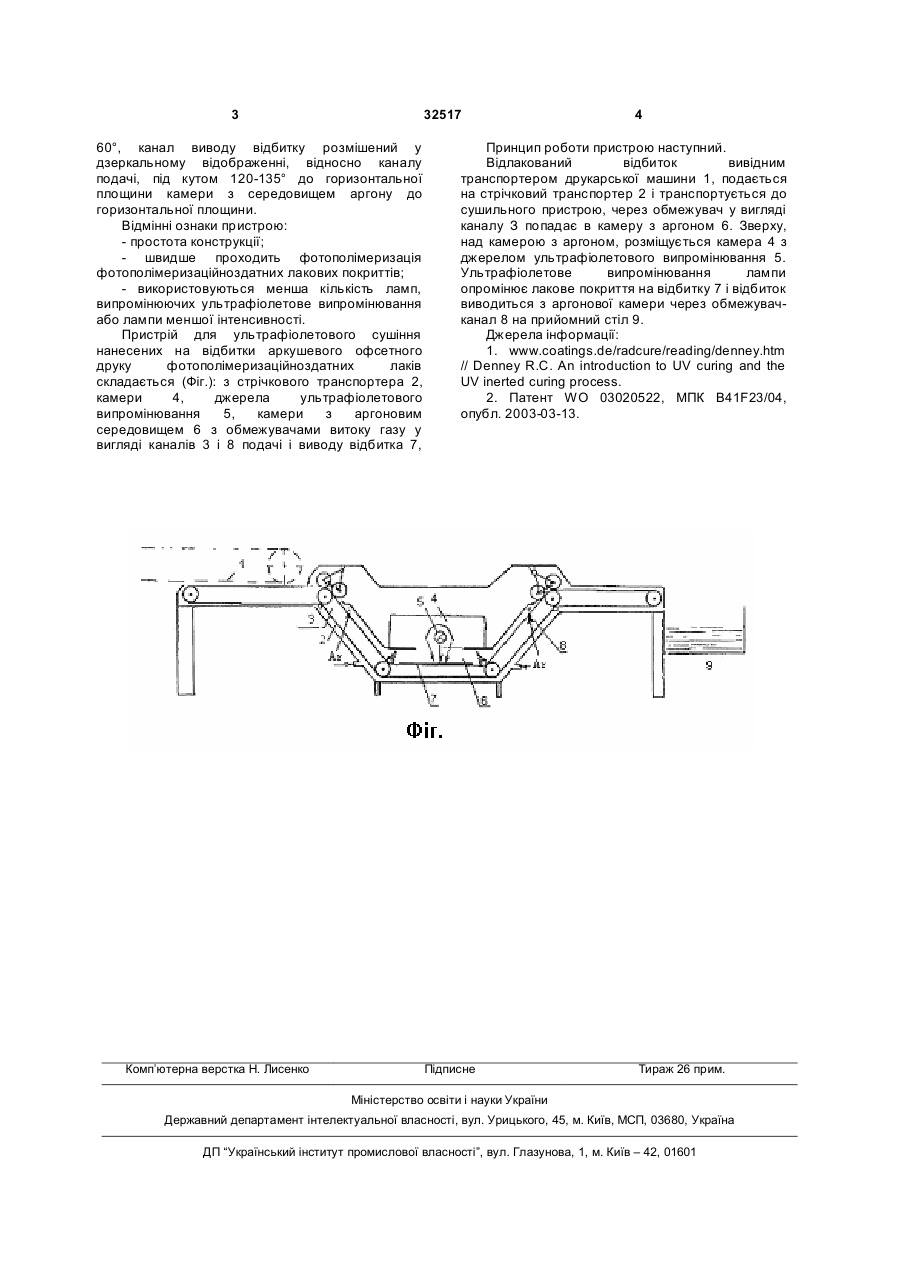

Пристрій для сушіння фотополімеризаційноздатних лаків ультрафіолетовим випромінюванням, що містить камеру з інертним середовищем, камеру джерела ультрафіолетового випромінювання, яка розміщена зверху над камерою з інертним 3 32517 60°, канал виводу відбитку розмішений у дзеркальному відображенні, відносно каналу подачі, під кутом 120-135° до горизонтальної площини камери з середовищем аргону до горизонтальної площини. Відмінні ознаки пристрою: - простота конструкції; - швидше проходить фотополімеризація фотополімеризаційноздатних лакових покриттів; - використовуються менша кількість ламп, випромінюючих ультрафіолетове випромінювання або лампи меншої інтенсивності. Пристрій для ультрафіолетового сушіння нанесених на відбитки аркушевого офсетного друку фотополімеризаційноздатних лаків складається (Фіг.): з стрічкового транспортера 2, камери 4, джерела ультрафіолетового випромінювання 5, камери з аргоновим середовищем 6 з обмежувачами витоку газу у вигляді каналів 3 і 8 подачі і виводу відбитка 7, прийомного столу 9. Комп’ютерна верстка Н. Лисенко 4 Принцип роботи пристрою наступний. Відлакований відбиток вивідним транспортером друкарської машини 1, подається на стрічковий транспортер 2 і транспортується до сушильного пристрою, через обмежувач у вигляді каналу З попадає в камеру з аргоном 6. Зверху, над камерою з аргоном, розміщується камера 4 з джерелом ультрафіолетового випромінювання 5. Ультрафіолетове випромінювання лампи опромінює лакове покриття на відбитку 7 і відбиток виводиться з аргонової камери через обмежувачканал 8 на прийомний стіл 9. Джерела інформації: 1. www.coatings.de/radcure/reading/denney.htm // Denney R.C. An introduction to UV curing and the UV inerted curing process. 2. Патент WO 03020522, МПК B41F23/04, опубл. 2003-03-13. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for drying of photo-polymerizable varnishes by ultraviolet radiation
Автори англійськоюRepeta Viacheslav Bohdanovych, Shybanov Volodymyr Viktorovych, Bosak Volodymyr Omelianovych
Назва патенту російськоюУстройство для сушки фотополимеризационноспособных лаков ультрафиолетовым излучением
Автори російськоюРепета Вячеслав Богданович, Шибанов Владимир Викторович, Босак Владимир Емельянович
МПК / Мітки
МПК: B41F 23/00
Мітки: ультрафіолетовим, фотополімеризаційноздатних, сушіння, лаків, випромінюванням, пристрій
