Вібраційна конусна дробарка

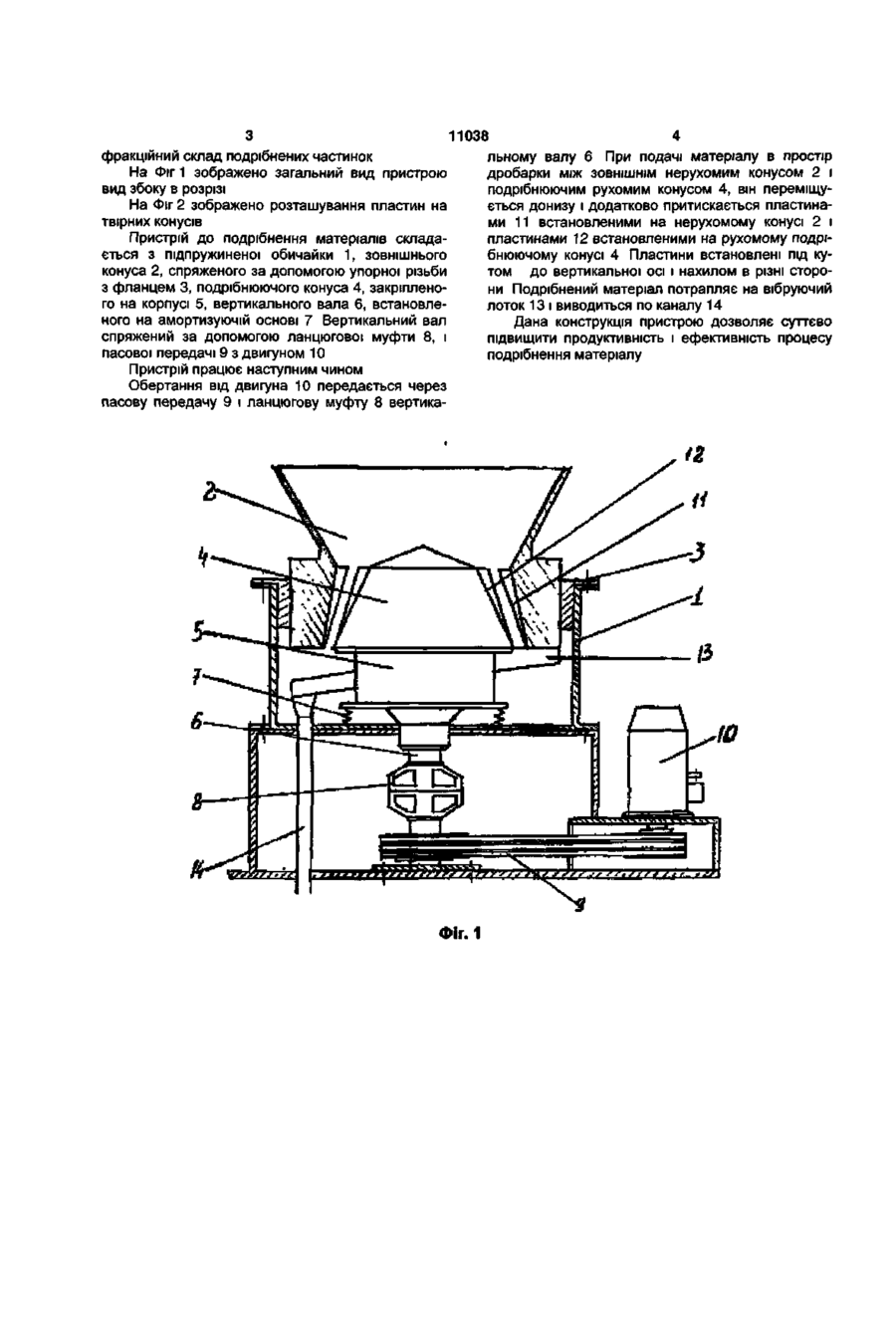

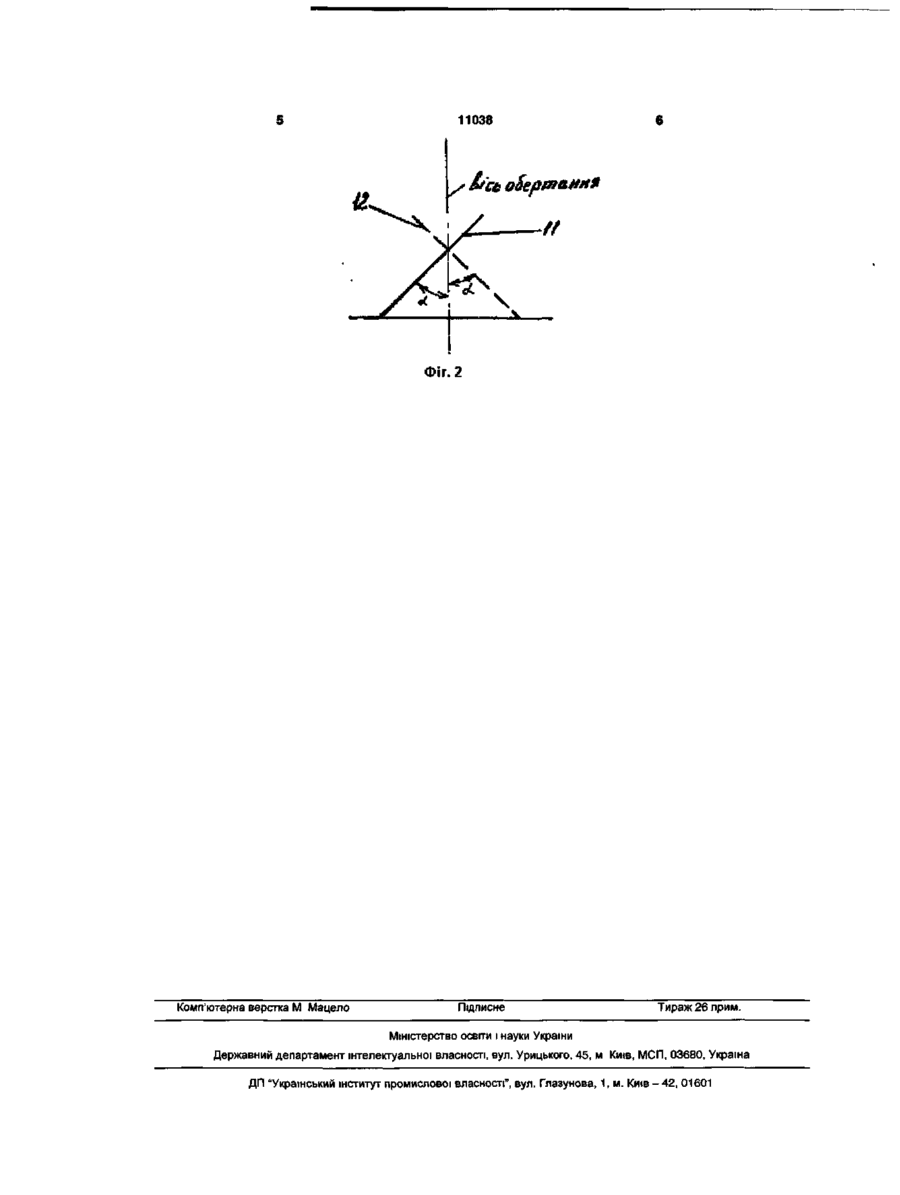

Вібраційна конусна дробарка, що включає нерухомий ЗОВНІШНІЙ конус і рухомий подрібнюючий конус, встановлений в корпусі на вертикальному валу з можливістю коливань від приводу, який відрізняється тим, що на твірних зовнішнього нерухомого і подрібнюючого рухомого конусів встановлено під кутом а до вертикальної осі і нахилом в різні сторони пластини, зазор між якими ПО IX ДОВЖИНІ ПОСТІЙНИЙ Корисна модель відноситься до механізмів для подрібнення матеріалів в різних галузях промисловості Може використовуватися на підприємствах харчової, гірничодобувної, будівельної і інших галузях промисловості Відомий пристрій для подрібнення матеріалів [А С СРСР № 1481988А1, кл В02 С2/02, 1987], що складається з конуса із ЗОВНІШНІМ подрібнюючим конусом, всередині якого міститься внутрішній подрібнюючий конус, спряжений через сферичний підшипник з гнучким валом привода Недоліком конструкції є низька продуктивність і великі питомі енерговитрати Також відомий пристрій для подрібнення матеріалів [А С СРСР № 1827280А1, кл В 02 С 2/00, 1993, Бюл № 26], що складається з зовнішнього і внутрішнього конусів, які обертаються Конуси оснащені самостійними приводами Недоліком конструкції є складність конструкції і не достатня подрібненість продукції Вібраційна конусна дробарка [Патент RU № 2038845С1, кл 6 В 02 С 2/04, 1995, Бюл № 19] взятий по більшості ознак, що співпадають, за прототип Пристрій складається з нерухомого зовнішнього конуса і рухомого подрібнюючого конуса, встановленому на корпусі з вертикальним валом з можливістю коливатись від привода, який виконаний у вигляді планетарної зубчастої передачі з двома паралельними валами з сателітами Недоліком наведеного пристрою є невисока ефективність подрібнення і продуктивність за рахунок зависання матеріалу і ковзання його по конусним поверхням В основу корисної моделі поставлено задачі удосконалення пристрою для подрібнення матеріалу і підвищення продуктивності шляхом встановлення на твірних зовнішнього і внутрішнього конусів пластин під кутом до вертикальної осі, за рахунок чого виникає додаткова сила, яка проштовхує матеріал вниз При цьому не спостерігається явище проковзування матеріалу по поверхням конусів Вібраційна конусна дробарка включає нерухомий ЗОВНІШНІЙ конус і рухомий подрібнюючий конус, встановлений в корпусі на вертикальному валу з можливістю коливань від привода Згідно корисної моделі на твірних зовнішнього нерухомого і подрібнюючого рухомого конусів встановлено під кутом до вертикальної осі і нахилом в різні сторони, пластини, зазор між якими со 00 со ПО IX ДОВЖИНІ ПОСТІЙНИЙ Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному Оскільки конструкцією передбачено виконання на твірних зовнішнього нерухомого і подрібнюючого рухомого конусів під кутом до вертикальної осі і нахилом в різні сторони пластин, то можна стверджувати, що внаслідок такого конструктивного виконання, сила яка діє на частинку між пластинами буде переміщувати її донизу, внаслідок чого суттєво збільшується продуктивність пристрою За рахунок наявності пластин на твірних зовнішнього і внутрішнього конусів буде усунуте явище проковзування частинок по робочих поверхнях конусів Окрім цього можна одержати рівномірний О) фракційний склад подрібнених частинок На Фіг 1 зображено загальний вид пристрою вид збоку в розрізі На Фіг 2 зображено розташування пластин на твірних конусів Пристрій до подрібнення матеріалів складається з підпружиненої обичайки 1, зовнішнього конуса 2, спряженого за допомогою упорної різьби з фланцем 3, подрібнюючого конуса 4, закріпленого на корпусі 5, вертикального вала 6, встановленого на амортизуючій основі 7 Вертикальний вал спряжений за допомогою ланцюгової муфти 8, і пасової передачі 9 з двигуном 10 Пристрій працює наступним чином Обертання від двигуна 10 передається через пасову передачу 9 і ланцюгову муфту 8 вертика 11038 льному валу 6 При подачі матеріалу в простір дробарки між ЗОВНІШНІМ нерухомим конусом 2 і подрібнюючим рухомим конусом 4, він переміщується донизу і додатково притискається пластинами 11 встановленими на нерухомому конусі 2 і пластинами 12 встановленими на рухомому подрібнюючому конусі 4 Пластини встановлені під кутом до вертикальної осі і нахилом в різні сторони Подрібнений матеріал потрапляє на вібруючий лоток 13 і виводиться по каналу 14 Дана конструкція пристрою дозволяє суттєво підвищити продуктивність і ефективність процесу подрібнення матеріалу ФІГ. 1 11038 Фіг. 2 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
