Термоелектричний перетворювач оптичного відображення
Формула / Реферат
Термоелектричний перетворювач оптичного відображення на основі модуля Пельтьє з тепловідводом на одній із робочих граней, який відрізняється тим, що інша робоча грань містить шар з рідкокристалічної плівки, наприклад, на основі холестеричної суміші.
Текст

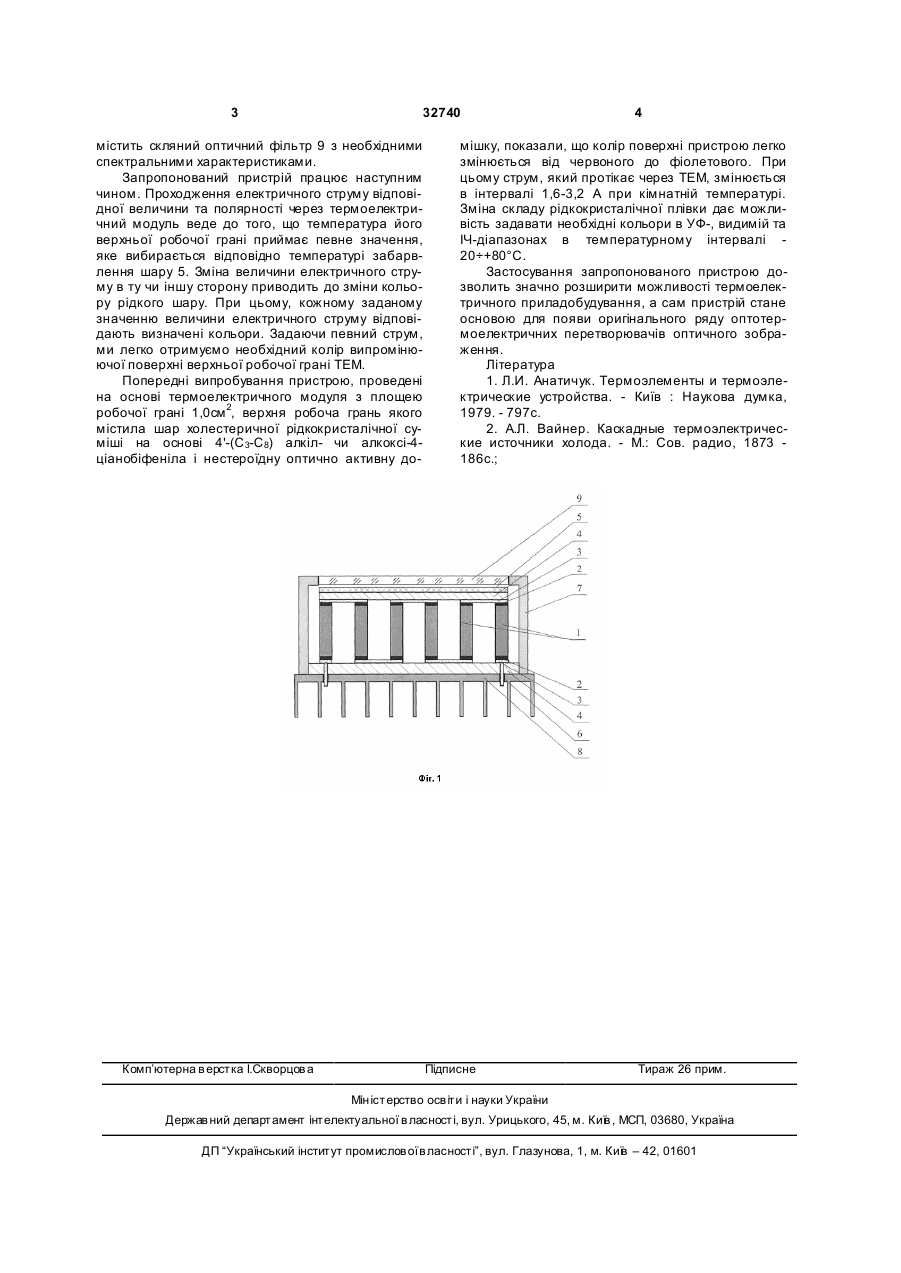

Термоелектричний перетворювач оптичного відображення на основі модуля Пельтьє з тепловідводом на одній із робочих граней, який відрізняється тим, що інша робоча грань містить шар з рідкокристалічної плівки, наприклад, на основі холестеричної суміші. (19) (21) u200801005 (22) 28.01.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) АЩЕУЛОВ АН АТОЛІЙ АНАТОЛІЙОВИЧ, UA (73) ІНСТИТУТ ТЕРМОЕЛЕКТРИКИ, UA 3 32740 містить скляний оптичний фільтр 9 з необхідними спектральними характеристиками. Запропонований пристрій працює наступним чином. Проходження електричного струму відповідної величини та полярності через термоелектричний модуль веде до того, що температура його верхньої робочої грані приймає певне значення, яке вибирається відповідно температурі забарвлення шару 5. Зміна величини електричного струму в ту чи іншу сторону приводить до зміни кольору рідкого шару. При цьому, кожному заданому значенню величини електричного струму відповідають визначені кольори. Задаючи певний струм, ми легко отримуємо необхідний колір випромінюючої поверхні верхньої робочої грані ТЕМ. Попередні випробування пристрою, проведені на основі термоелектричного модуля з площею робочої грані 1,0см 2, верхня робоча грань якого містила шар холестеричної рідкокристалічної суміші на основі 4'-(С3-С8) алкіл- чи алкоксі-4ціанобіфеніла і нестероїдну оптично активну до Комп’ютерна в ерстка І.Скворцов а 4 мішку, показали, що колір поверхні пристрою легко змінюється від червоного до фіолетового. При цьому струм, який протікає через ТЕМ, змінюється в інтервалі 1,6-3,2 А при кімнатній температурі. Зміна складу рідкокристалічної плівки дає можливість задавати необхідні кольори в УФ-, видимій та ІЧ-діапазонах в температурному інтервалі 20÷+80°С. Застосування запропонованого пристрою дозволить значно розширити можливості термоелектричного приладобудування, а сам пристрій стане основою для появи оригінального ряду оптотермоелектричних перетворювачів оптичного зображення. Література 1. Л.И. Анатичук. Термоэлементы и термоэлектрические устройства. - Київ : Наукова думка, 1979. - 797с. 2. А.Л. Вайнер. Каскадные термоэлектрические источники холода. - М.: Сов. радио, 1873 186c.; Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThermoelectric converter of optical image
Автори англійськоюAscheulov Anatolii Anatoliiovych
Назва патенту російськоюТермоэлектрический преобразователь оптического отображения
Автори російськоюАщеулов Анатолий Анатольевич
МПК / Мітки
МПК: H01L 35/00
Мітки: оптичного, перетворювач, відображення, термоелектричний
