П`єзосканер

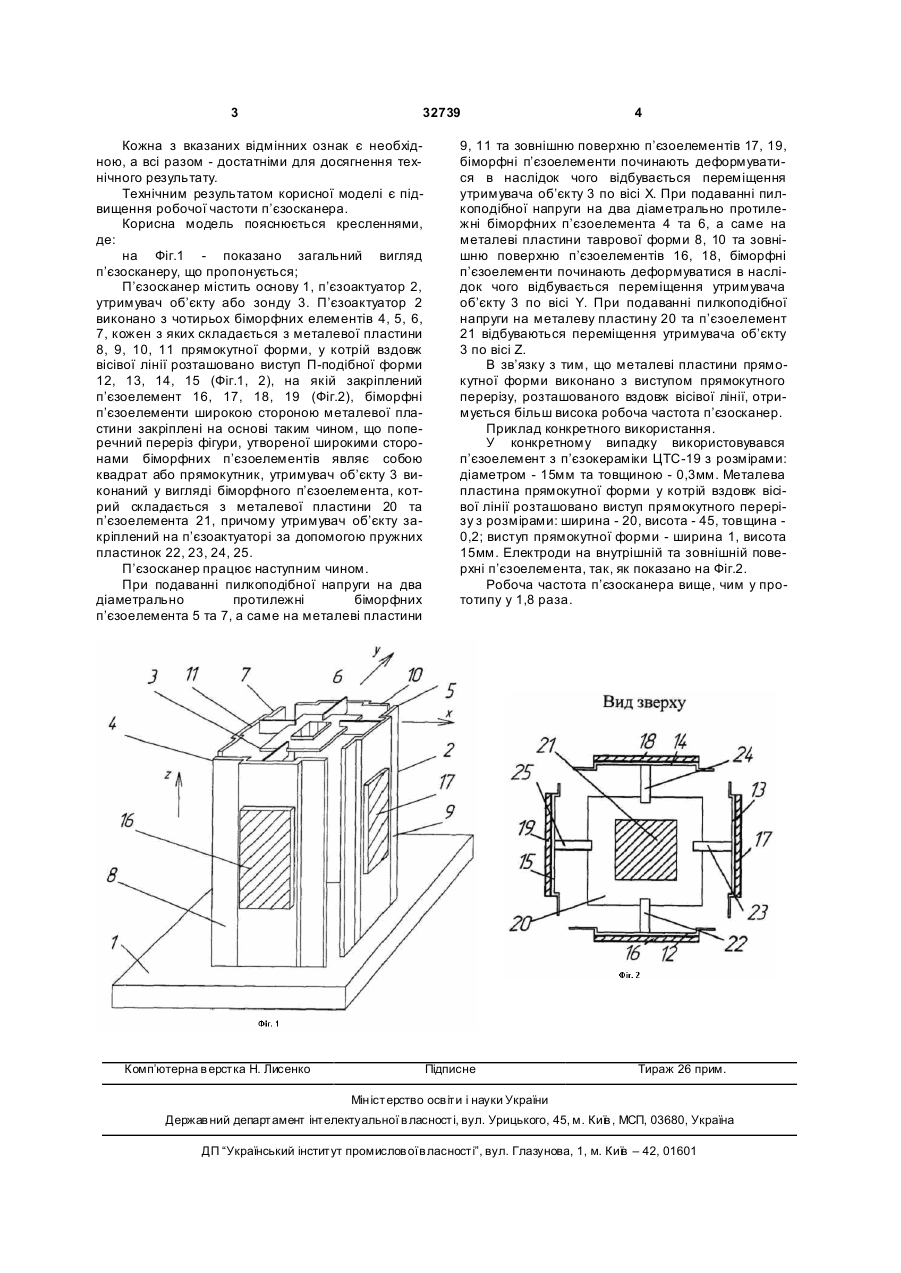

П'єзосканер, який містить основу, п'єзоактуатор, який виконано з чотирьох біморфних п'єзоелементів, які одною стороною закріплені на основі таким чином, що поперечний переріз фігури, 3 32739 Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом корисної моделі є підвищення робочої частоти п’єзосканера. Корисна модель пояснюється кресленнями, де: на Фіг.1 - показано загальний вигляд п’єзосканеру, що пропонується; П’єзосканер містить основу 1, п’єзоактуатор 2, утримувач об’єкту або зонду 3. П’єзоактуатор 2 виконано з чотирьох біморфних елементів 4, 5, 6, 7, кожен з яких складається з металевої пластини 8, 9, 10, 11 прямокутної форми, у котрій вздовж вісівої лінії розташовано виступ П-подібної форми 12, 13, 14, 15 (Фіг.1, 2), на якій закріплений п’єзоелемент 16, 17, 18, 19 (Фіг.2), біморфні п’єзоелементи широкою стороною металевої пластини закріплені на основі таким чином, що поперечний переріз фігури, утвореної широкими сторонами біморфних п’єзоелементів являє собою квадрат або прямокутник, утримувач об’єкту 3 виконаний у вигляді біморфного п’єзоелемента, котрий складається з металевої пластини 20 та п’єзоелемента 21, причому утримувач об’єкту закріплений на п’єзоактуаторі за допомогою пружних пластинок 22, 23, 24, 25. П’єзосканер працює наступним чином. При подаванні пилкоподібної напруги на два діаметрально протилежні біморфних п’єзоелемента 5 та 7, а саме на металеві пластини Комп’ютерна в ерстка Н. Лисенко 4 9, 11 та зовнішню поверхню п’єзоелементів 17, 19, біморфні п’єзоелементи починають деформуватися в наслідок чого відбувається переміщення утримувача об’єкту 3 по вісі X. При подаванні пилкоподібної напруги на два діаметрально протилежні біморфних п’єзоелемента 4 та 6, а саме на металеві пластини таврової форми 8, 10 та зовнішню поверхню п’єзоелементів 16, 18, біморфні п’єзоелементи починають деформуватися в наслідок чого відбувається переміщення утримувача об’єкту 3 по вісі Y. При подаванні пилкоподібної напруги на металеву пластину 20 та п’єзоелемент 21 відбуваються переміщення утримувача об’єкту 3 по вісі Z. В зв’язку з тим, що металеві пластини прямокутної форми виконано з виступом прямокутного перерізу, розташованого вздовж вісівої лінії, отримується більш висока робоча частота п’єзосканер. Приклад конкретного використання. У конкретному випадку використовувався п’єзоелемент з п’єзокераміки ЦТС-19 з розмірами: діаметром - 15мм та товщиною - 0,3мм. Металева пластина прямокутної форми у котрій вздовж вісівої лінії розташовано виступ прямокутного перерізу з розмірами: ширина - 20, висота - 45, товщина 0,2; виступ прямокутної форми - ширина 1, висота 15мм. Електроди на внутрішній та зовнішній поверхні п’єзоелемента, так, як показано на Фіг.2. Робоча частота п’єзосканера вище, чим у прототипу у 1,8 раза. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
