Вовчок
Номер патенту: 32743
Опубліковано: 26.05.2008
Автори: Шаблій Микола Євдокимович, Єременко Олександр Іванович
Формула / Реферат
Вовчок, що містить циліндричний горизонтально встановлений корпус, на одному кінці якого встановлений приймальний бункер, а всередині послідовно встановлені подавальний шнек і основний подрібнювальний механізм у вигляді нерухомої відносно корпусу приймальної решітки і рухомого ножа, а також додатковий подрібнювальний механізм, з'єднаний з другим привідним валом, який відрізняється тим, що між основним та додатковим подрібнювальними механізмами на другому привідному валу закріплений додатковий шнек, причому твірна кромка цього шнека загострена зі сторони приймальної решітки та притиснута до неї.
Текст

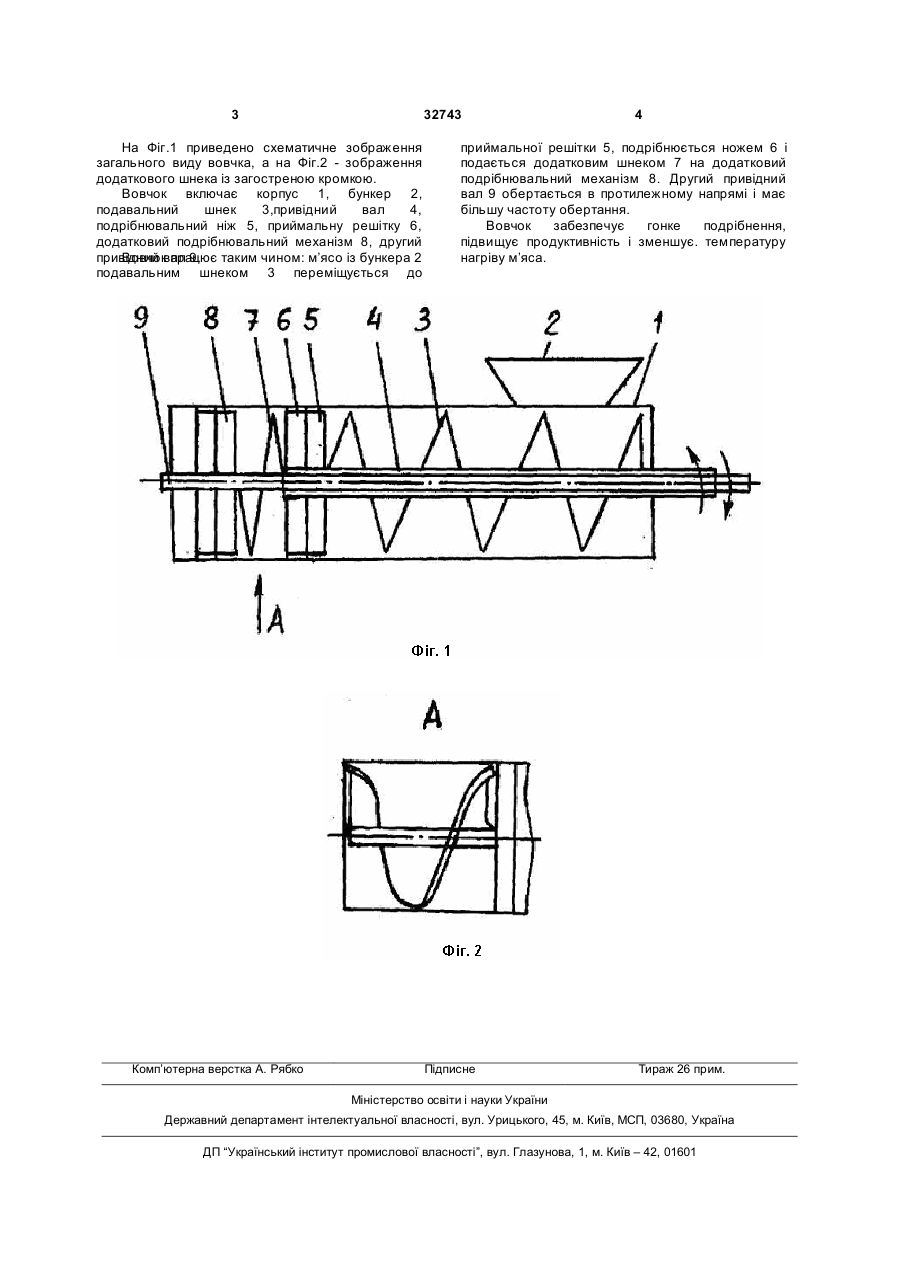

Вовчок, що містить циліндричний горизонтально встановлений корпус, на одному кінці якого встановлений приймальний бункер, а всередині послідовно встановлені подавальний 3 32743 На Фіг.1 приведено схематичне зображення загального виду вовчка, а на Фіг.2 - зображення додаткового шнека із загостреною кромкою. Вовчок включає корпус 1, бункер 2, подавальний шнек 3,привідний вал 4, подрібнювальний ніж 5, приймальну решітку 6, додатковий подрібнювальний механізм 8, другий привідний вал 9. таким чином: м’ясо із бункера 2 Вовчок працює подавальним шнеком 3 переміщується до Комп’ютерна верстка А. Рябко 4 приймальної решітки 5, подрібнюється ножем 6 і подається додатковим шнеком 7 на додатковий подрібнювальний механізм 8. Другий привідний вал 9 обертається в протилежному напрямі і має більшу частоту обертання. Вовчок забезпечує гонке подрібнення, підвищує продуктивність і зменшує. температуру нагріву м’яса. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHasher
Автори англійськоюShablii Mykola Yevdokymovych, Yeremenko Oleksandr Ivanovych
Назва патенту російськоюВолчок
Автори російськоюШаблий Николай Евдокимович, Еременко Александр Иванович
МПК / Мітки
МПК: B02C 18/00
Мітки: вовчок
