Прокатний валок

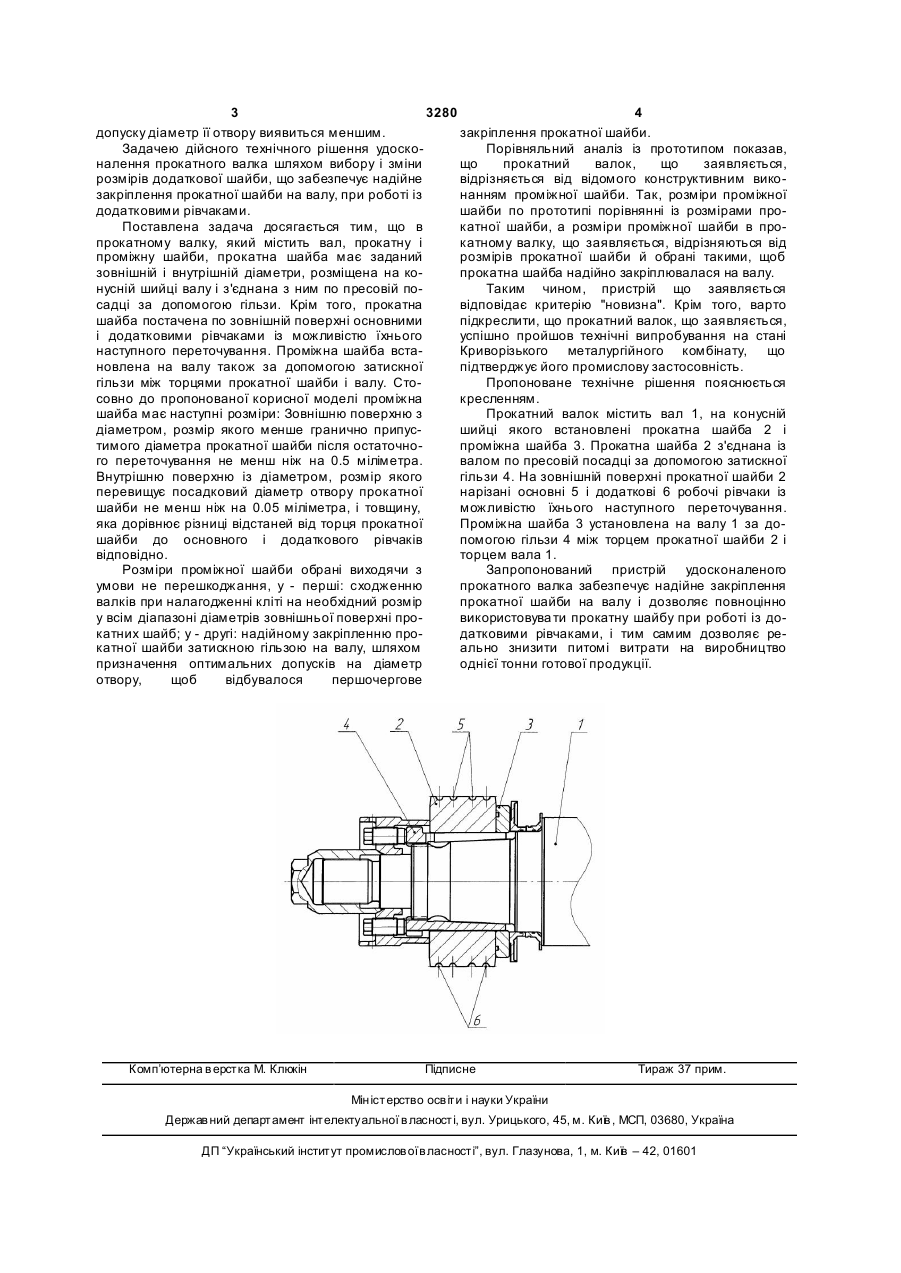

Прокатний валок, що містить вал, прокатну і проміжну шайби, причому прокатна шайба має 3 3280 4 допуску діаметр її отвору виявиться меншим. закріплення прокатної шайби. Задачею дійсного технічного рішення удоскоПорівняльний аналіз із прототипом показав, налення прокатного валка шляхом вибору і зміни що прокатний валок, що заявляється, розмірів додаткової шайби, що забезпечує надійне відрізняється від відомого конструктивним викозакріплення прокатної шайби на валу, при роботі із нанням проміжної шайби. Так, розміри проміжної додатковими рівчаками. шайби по прототипі порівнянні із розмірами проПоставлена задача досягається тим, що в катної шайби, а розміри проміжної шайби в пропрокатному валку, який містить вал, прокатну і катному валку, що заявляється, відрізняються від проміжну шайби, прокатна шайба має заданий розмірів прокатної шайби й обрані такими, щоб зовнішній і внутрішній діаметри, розміщена на копрокатна шайба надійно закріплювалася на валу. нусній шийці валу і з'єднана з ним по пресовій поТаким чином, пристрій що заявляється садці за допомогою гільзи. Крім того, прокатна відповідає критерію "новизна". Крім того, варто шайба постачена по зовнішній поверхні основними підкреслити, що прокатний валок, що заявляється, і додатковими рівчаками із можливістю їхнього успішно пройшов технічні випробування на стані наступного переточування. Проміжна шайба встаКриворізького металургійного комбінату, що новлена на валу також за допомогою затискної підтверджує його промислову застосовність. гільзи між торцями прокатної шайби і валу. СтоПропоноване технічне рішення пояснюється совно до пропонованої корисної моделі проміжна кресленням. шайба має наступні розміри: Зовнішню поверхню з Прокатний валок містить вал 1, на конусній діаметром, розмір якого менше гранично припусшийці якого встановлені прокатна шайба 2 і тимого діаметра прокатної шайби після остаточнопроміжна шайба 3. Прокатна шайба 2 з'єднана із го переточування не менш ніж на 0.5 міліметра. валом по пресовій посадці за допомогою затискної Внутрішню поверхню із діаметром, розмір якого гільзи 4. На зовнішній поверхні прокатної шайби 2 перевищує посадковий діаметр отвору прокатної нарізані основні 5 і додаткові 6 робочі рівчаки із шайби не менш ніж на 0.05 міліметра, і товщину, можливістю їхнього наступного переточування. яка дорівнює різниці відстаней від торця прокатної Проміжна шайба 3 установлена на валу 1 за дошайби до основного і додаткового рівчаків помогою гільзи 4 між торцем прокатної шайби 2 і відповідно. торцем вала 1. Розміри проміжної шайби обрані виходячи з Запропонований пристрій удосконаленого умови не перешкоджання, у - перші: сходженню прокатного валка забезпечує надійне закріплення валків при налагодженні кліті на необхідний розмір прокатної шайби на валу і дозволяє повноцінно у всім діапазоні діаметрів зовнішньої поверхні провикористовува ти прокатну шайбу при роботі із докатних шайб; у - другі: надійному закріпленню продатковими рівчаками, і тим самим дозволяє рекатної шайби затискною гільзою на валу, шляхом ально знизити питомі витрати на виробництво призначення оптимальних допусків на діаметр однієї тонни готової продукції. отвору, щоб відбувалося першочергове Комп’ютерна в ерстка М. Клюкін Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
