Прокатний валок, що містить вал, на конусній шийці якого, уздовж осі, встановлена прокатна шайба, гільзу, розміщену між шайбою і валом і з'єднану з ним за допомогою евольвентних шліців, при цьому в тілі вала, між шліцами і конусною шийкою, виконана канавка, який відрізняється тим, що канавка має ширину, яка дорівнює 21-24 міліметра, і являє собою криволінійну поверхню, утворену двома фасками, однією, виконаною з боку шліців і розташованою під кутом 30° до осі вала й іншою, виконаною з боку конуса вала і розташованою під кутом 35° до його осі, з'єднаними між собою радіусом сполучення величиною 10-15 міліметрів.

Текст

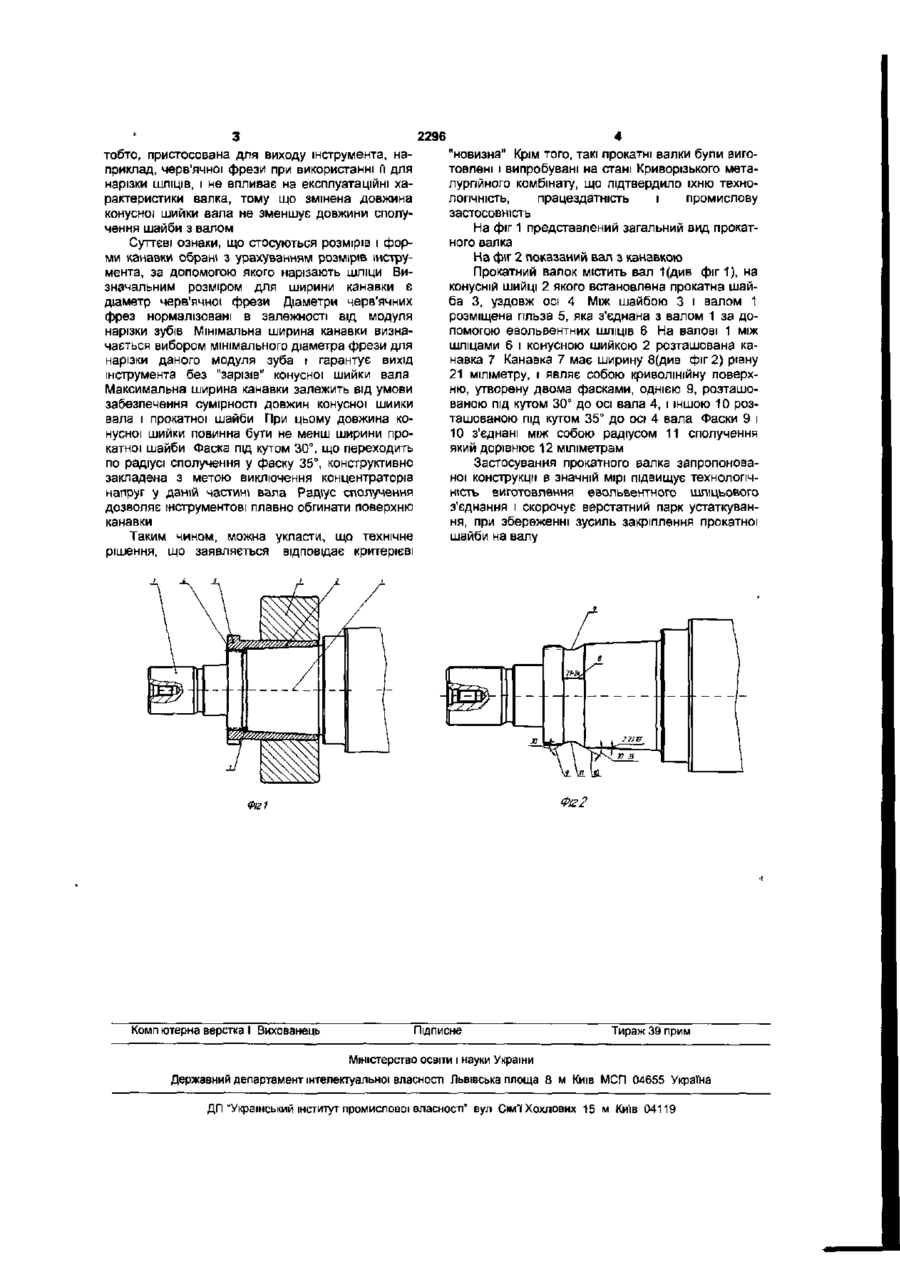

Прокатний валок, що містить вал, на конусній шийці якого, уздовж осі, встановлена прокатна шайба, гільзу, розміщену між шайбою і валом і з'єднану з ним за допомогою евольвентних ШЛІЦІВ, при цьому в ТІЛІ вала, між шліцами і конусного шийкою, виконана канавка, який відрізняється тим, що канавка має ширину, яка дорівнює 21-24 міліметра, і являє собою криволінійну поверхню, утворену двома фасками, однією, виконаною з боку ШЛІЦІВ і розташованою під кутом 30° до осі вала й іншою, виконаною з боку конуса вала і розташованою під кутом 35° до його oct, з'єднаними між собою радіусом сполучення величиною 10-15 міліметрів. Корисна модель належить до прокатного виробництва, а точніше до прокатного устаткування і може бути використана при виготовленні робочих валків чистових клітей прокатних станів Найбільш близьким до моделі, що заявляється, по технічній суті і результату, що досягається, є прокатний валок, представлений на складальному кресленні АА 145-08, робочої касети(клт) станів 150 і 190 фірми "SKET", 1991р , Німеччина Цей валок складається з робочого вала і прокатної шайби, з'єднаних між собою по пресовій посадці за допомогою затискної гільзи Затискна гільза напресована разом із прокатною шайбою на конусну шийку робочого вала Евольвентні шліци, нарізані на валові і ГІЛЬЗІ, забезпечують додаткову фіксацію і, у випадку проворота шайби, охороняють вал від руйнування, тому що в цьому випадку руйнується затискна гільза На робочому валові між шліцами і конусною шийкою вала виконана кільцева канавка, що служить для виходу інструмента при нарізці ШЛІЦІВ на зубодовбальному верстаті горизонтального виконання. Ця канавка має прямокутну форму Глибина І"І 3-4 міліметри і ширина 5 міліметрів Слід зазначити, що від якості виконання ШЛІЦІВ у значній мірі залежить якість з'єднання поверхонь вал - гільза, гільза - шайба Валок складний у виготовленні і вимагає спеціального устаткування для його виробництва, особливо великі технологічні труднощі викликає виготовлення на поверхні вала ШЛІЦІВ, ЩО вимагає застосування зубодовбального верстата горизонтального виконання Задачею дійсного технічного рішення є підвищення технологічності виготовлення евольвентного з'єднання валка шляхом зміни геометричної форми канавки на валові, що дозволяє скоротити верстатний парк устаткування Поставлена задача вирішується тим, що в прокатному валку, що містить вал на конусній шийці якого уздовж осі встановлена прокатна шайба, гільзу, розміщену між шайбою і валом і з'єднану з ним за допомогою евольвентних шліців При цьому в тілі вала, між шліцами і конусною шийкою виконана канавка ВІДПОВІДНО ДО корисної моделі канавка, виконана на валові, має ширину, яка дорівнює 21-24 міліметра і являє собою криволінійну поверхню Поверхня утворена двома фасками' однією, виконаною з боку ШЛІЦІВ І розташованою під кутом 30° до осі вала й іншою, виконаною з боку конуса вала і розташованою під кутом 35° до його осі, і з'єднаних між собою радіусом сполучення величиною 10-15 міліметрів Порівняльний аналіз із прототипом показав, що прокатний валок, що заявляється, відрізняється від відомого геометричною формою і розмірами канавки, виконаної на валові, що дозволяє використовувати для нарізки шліців зубофрезерний верстат Дана канавка розширена за рахунок зменшення довжини конусної шийки вала, СУ) CM CM 2296 тобто, пристосована для виходу інструмента, наприклад, черв'ячної фрези при використанні П для нарізки ШЛІЦІВ, і не впливає на експлуатаційні характеристики валка, тому що змінена довжина конусної шийки вала не зменшує довжини сполучення шайби з валом Суттєві ознаки, що стосуються розмірів і форми канавки обрані з урахуванням розмірів інструмента, за допомогою якого нарізають шліци Визначальним розміром для ширини канавки є діаметр черв'ячної фрези Діаметри черв'ячних фрез нормалізовані в залежності від модуля нарізки зубів Мінімальна ширина канавки визначається вибором мінімального діаметра фрези для нарізки даного модуля зуба і гарантує вихід інструмента без "зарізів" конусної шийки вала Максимальна ширина канавки залежить РІД умови забезпечення сумірності довжин конусної шийки вала і прокатної шайби При цьому довжина конусної шийки повинна бути не менш ширини прокатної шайби Фаска під кутом 30°, що переходить по радіусі сполучення у фаску 35°, конструктивно закладена з метою виключення концентраторів напруг у даній частині вала Радіус сполучення дозволяє інструментові плавно обгинати поверхню канавки Таким чином, можна укласти, що технічне рішення, що заявляється відповідає критерієві "новизна" Крім того, такі прокатні валки були виготовлені і випробувані на стані Криворізького металургійного комбінату, що підтвердило їхню технологічність, працездатність і промислову застосовність На фіг 1 представлений загальний вид прокатного валка На фіг 2 показаний вал з канавкою Прокатний валок містить вал 1(див фіг 1), на конусній шийці 2 якого встановлена прокатна шайба 3, уздовж осі 4 Між шайбою 3 і валом 1 розміщена гільза 5, яка з'єднана з валом 1 за допомогою евольвентних ШЛІЦІВ 6 На валові 1 між шліцами 6 і конусною шийкою 2 розташована канавка 7 Канавка 7 має ширину 8(див фіг 2) рівну 21 міліметру, і являє собою криволінійну поверхню, утворену двома фасками, однією 9, розташованою під кутом 30° до осі вала 4, і іншою 10 розташованою під кутом 35° до осі 4 вала Фаски 9 і 10 з'єднані між собою радіусом 11 сполучення який дорівнює 12 міліметрам Застосування прокатного валка запропонованої конструкції в значній мірі підвищує технологічність виготовлення евольвентного шліцьового з'єднання і скорочує верстатний парк устаткування, при збереженні зусиль закріплення прокатної шайби на валу Фіг2 Фіг1 Комп ютерна верстка І Вихованець Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності" вул Сім'ї Хохлових 15 м Київ 04119

Дивитися

Додаткова інформація

Автори англійською

Alekseev Volodymyr Pavlovych, Aleksieiev Volodymyr Pavlovych, Darda Yurii Antonovych, Petrusenko Leonid Oleksandrovych

Автори російською

Алексеев Владимир Павлович, Дарда Юрий Антонович, Петрусенко Леонид Александрович

МПК / Мітки

МПК: B21B 27/03

Мітки: валок, прокатній
