Камера згоряння парогазотурбінної установки із введенням води
Номер патенту: 32819
Опубліковано: 15.02.2001
Автори: Степанов Ігор Ювенальйович, Костенко Павло Петрович, Жеманюк Павло Дмитрович, Фролов Сергій Дмитрович, Хомутов Павло Олексійович, Мартиненко Леонід Іванович, Лось Віктор Юрьєвич
Формула / Реферат
Камера згоряння парогазотурбінної установки із введенням води, що містить корпус, розміщену у ньому жарову трубу з завихрювачем, форсунками для вприскування палива і вікнами для введення пароповітряної суміші, яка відрізняється тим, що вона забезпечена зовнішнім колектором з патрубком для введення перегрітої води і внутрішнім колектором, зв'язаних з'єднувальними трубками, соплами із конфузорними та дифузорними частинами, розміщеними похило до осі жарової труби, між стінками жарової труби і корпусом камери згоряння утворені кільцеві порожнини, причому конфузорні частини сопел з'єднані із зовнішнім та внутрішнім колекторами, а дифузорні частини сопел з'єднані з кільцевими порожнинами.
Текст

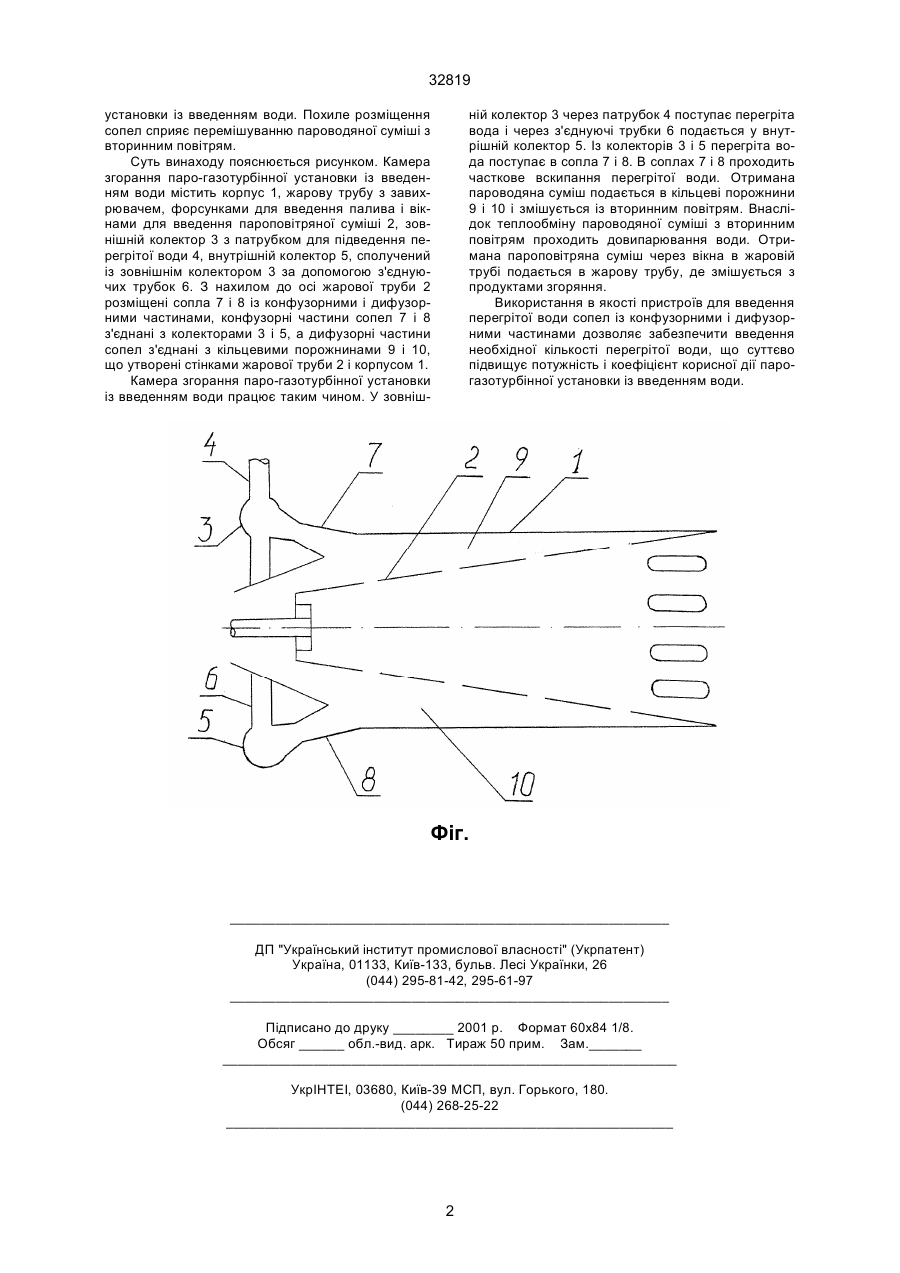

Камера згоряння парогазотурбінної установки із введенням води, що містить корпус, розміщену у 32819 установки із введенням води. Похиле розміщення сопел сприяє перемішуванню пароводяної суміші з вторинним повітрям. Суть винаходу пояснюється рисунком. Камера згорання паро-газотурбінної установки із введенням води містить корпус 1, жарову трубу з завихрювачем, форсунками для введення палива і вікнами для введення пароповітряної суміші 2, зовнішній колектор 3 з патрубком для підведення перегрітої води 4, внутрішній колектор 5, сполучений із зовнішнім колектором 3 за допомогою з'єднуючих трубок 6. З нахилом до осі жарової труби 2 розміщені сопла 7 і 8 із конфузорними і дифузорними частинами, конфузорні частини сопел 7 і 8 з'єднані з колекторами 3 і 5, а дифузорні частини сопел з'єднані з кільцевими порожнинами 9 і 10, що утворені стінками жарової труби 2 і корпусом 1. Камера згорання паро-газотурбінної установки із введенням води працює таким чином. У зовніш ній колектор 3 через патрубок 4 поступає перегріта вода і через з'єднуючі трубки 6 подається у внутрішній колектор 5. Із колекторів 3 і 5 перегріта вода поступає в сопла 7 і 8. В соплах 7 і 8 проходить часткове вскипання перегрітої води. Отримана пароводяна суміш подається в кільцеві порожнини 9 і 10 і змішується із вторинним повітрям. Внаслідок теплообміну пароводяної суміші з вторинним повітрям проходить довипарювання води. Отримана пароповітряна суміш через вікна в жаровій трубі подається в жарову трубу, де змішується з продуктами згоряння. Використання в якості пристроїв для введення перегрітої води сопел із конфузорними і дифузорними частинами дозволяє забезпечити введення необхідної кількості перегрітої води, що суттєво підвищує потужність і коефіцієнт корисної дії парогазотурбінної установки із введенням води. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюCombustion chamber of steam-gas-turbine unit with water injection
Автори англійськоюFrolov Serhii Dmytrovych, Los Viktor Yuriiovych, Kostenko Pavlo Petrovych, Martynenko Leonid Ivanovych, Stepanov Ihor Yuvenaliovych, Zhemaniuk Pavlo Dmytrovych, Khomutov Pavlo Oleksiiovych
Назва патенту російськоюКамера сгорания парогазотурбинной установки с вводом воды
Автори російськоюФролов Сергей Дмитриевич, Лось Виктор Юрьевич, Костенко Павел Петрович, Костенко Павлел Петрович, Мартыненко Леонид Иванович, Степанов Игорь Ювенальевич, Жеманюк Павел Дмитриевич, Хомутов Павел Алексеевич
МПК / Мітки
МПК: F02C 3/20
Мітки: камера, води, згоряння, парогазотурбінної, установки, введенням
