Труборізка гідропіскоструминна
Номер патенту: 3287
Опубліковано: 15.11.2004
Автори: Ленкевич Юрій Євгенович, Римчук Данило Васильович, Бондарев Віктор Артемович, Донець Микола Петрович, Вайсберг Григорій Львович
Формула / Реферат
Труборізка гідропіскоструминна, яка містить виконаний у вигляді рами корпус, розташований на рамі і виконаний у вигляді труби ствол із струменеформуючою насадкою і водило, яка відрізняється тим, що додатково містить пристрій для кріплення труборізки до труби, який виконаний у вигляді ланцюгового хомута, що кріпиться на рамі, а рама містить базовий елемент, який виконаний у вигляді призми.
Текст

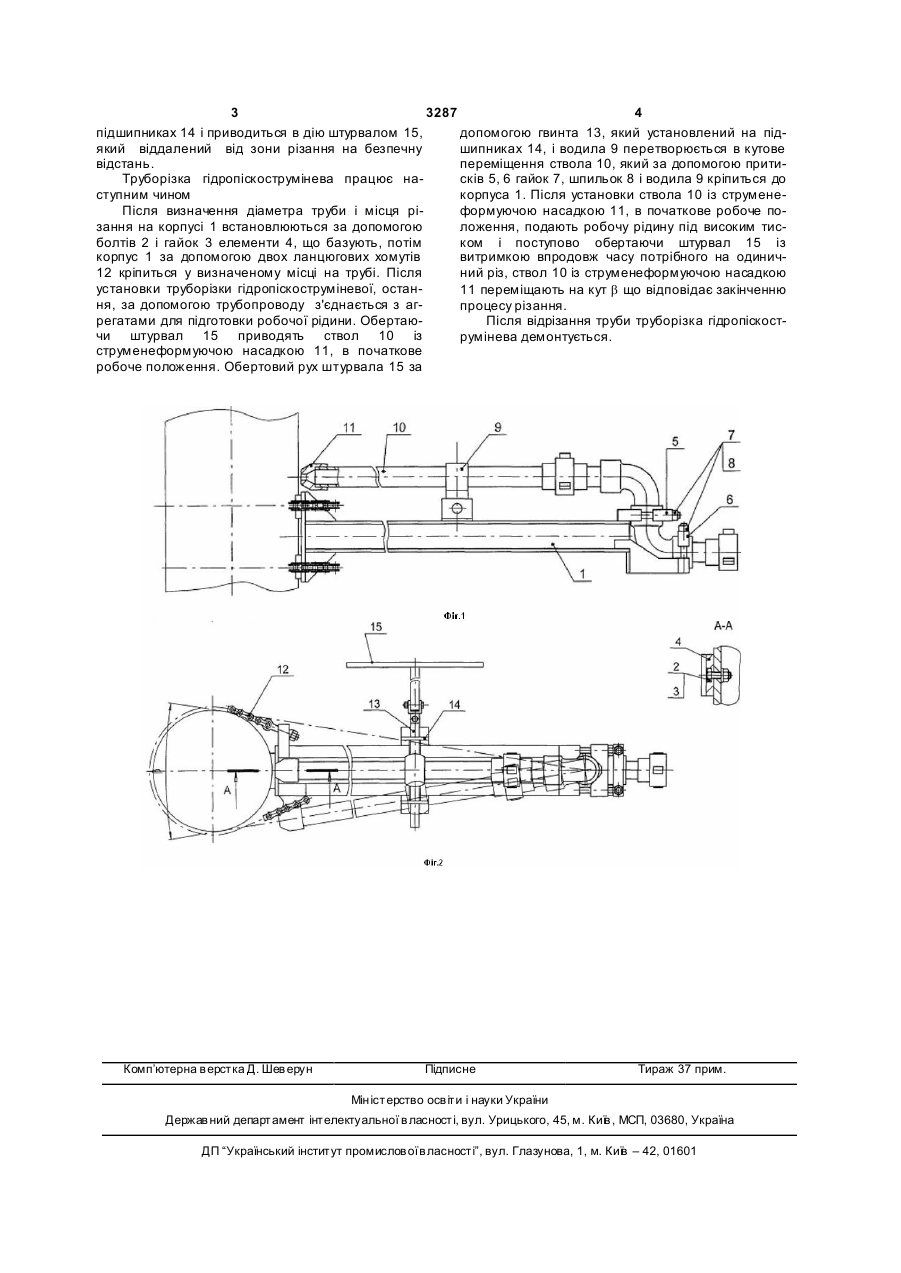

Труборізка гідропіскоструминна, яка містить виконаний у вигляді рами корпус, розташований на рамі і виконаний у вигляді труби ствол із струменеформуючою насадкою і водило, яка відрізняється тим, що додатково містить пристрій для кріплення труборізки до труби, який виконаний у вигляді ланцюгового хомута, що кріпиться на рамі, а рама містить базовий елемент, який виконаний у вигляді призми. (19) (21) 20031212786 (22) 29.12.2003 (24) 15.11.2004 (46) 15.11.2004, Бюл. №11, 2004р. (72) Бондарев Виктор Артемович, Вайсберг Григорій Львович, Донець Микола Петрович, Ленкевич Юрій Євгенович, Римчук Данило Васильович (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ" ВОЄНІЗОВАН А Г АЗОРЯТУВАЛЬНА ПРОТИФОНТАНН А ЧАСТИНА "ЛІКВО" 3 3287 4 підшипниках 14 і приводиться в дію штурвалом 15, допомогою гвинта 13, який установлений на підякий віддалений від зони різання на безпечну шипниках 14, і водила 9 перетворюється в кутове відстань. переміщення ствола 10, який за допомогою притиТруборізка гідропіскострумінева працює насків 5, 6 гайок 7, шпильок 8 і водила 9 кріпиться до ступним чином корпуса 1. Після установки ствола 10 із струменеПісля визначення діаметра труби і місця ріформуючою насадкою 11, в початкове робоче позання на корпусі 1 встановлюються за допомогою ложення, подають робочу рідину під високим тисболтів 2 і гайок 3 елементи 4, що базують, потім ком і поступово обертаючи штурвал 15 із корпус 1 за допомогою двох ланцюгових хомутів витримкою впродовж часу потрібного на одинич12 кріпиться у визначеному місці на трубі. Після ний різ, ствол 10 із струменеформуючою насадкою установки труборізки гідропіскоструміневої, остан11 переміщають на кут b що відповідає закінченню ня, за допомогою трубопроводу з'єднається з агпроцесу різання. регатами для підготовки робочої рідини. ОбертаюПісля відрізання труби труборізка гідропіскостчи штурвал 15 приводять ствол 10 із румінева демонтується. струменеформуючою насадкою 11, в початкове робоче положення. Обертовий рух штурвала 15 за Комп’ютерна в ерстка Д. Шев ерун Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюVaisberg Grygorii Lvovych, Donets Mykola Petrovych, Lenkevych Yurii Yevhenovych, Rymchuk Danylo Vasyliovych
Автори російськоюВайсберг Григорий Львович, Донец Николай Петрович, Ленкевич Юрий Евгеньевич, Рымчук Данила Васильевич
МПК / Мітки
МПК: E21B 33/00
Мітки: труборізка, гідропіскоструминна
