Нитконатягач
Номер патенту: 33000
Опубліковано: 10.06.2008
Автори: Піпа Борис Федорович, Рубанка Микола Миколайович, Марченко Анатолій Іванович
Формула / Реферат
Нитконатягач, що містить корпус з жорстко встановленими в ньому щонайменше двома нитконапрямлячами та засіб стабілізації натягу нитки, виконаний у вигляді щонайменше однієї плоскої пружини, жорстко закріпленої на корпусі, який відрізняється тим, що додатково обладнаний регулятором натягу нитки, виконаним у вигляді гвинтової пари з шкалою кута повороту, причому гвинт взаємодіє з плоскою пружиною.
Текст

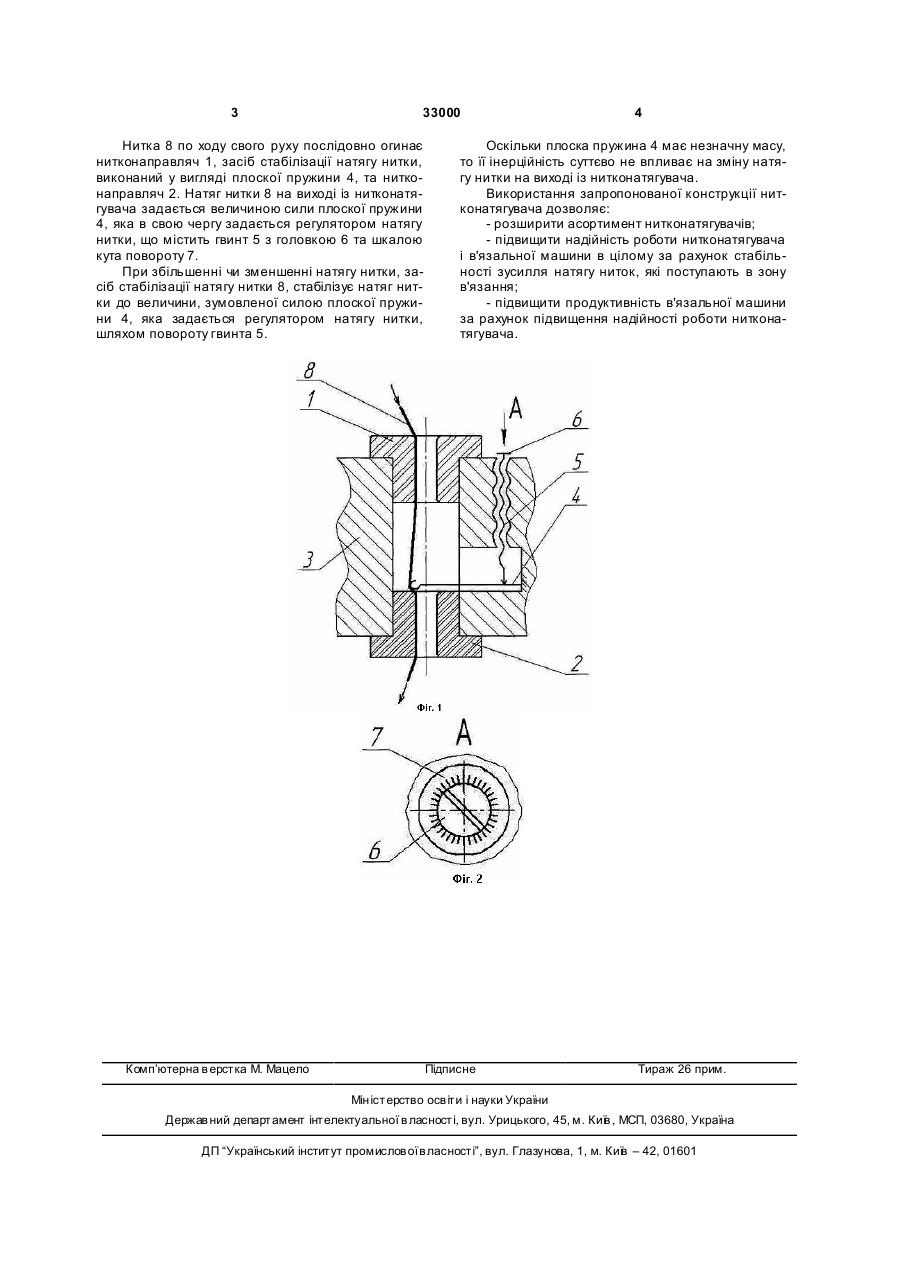

Нитконатягач, що містить корпус з жорстко встановленими в ньому щонайменше двома нитконапрямлячами та засіб стабілізації натягу нитки, виконаний у вигляді щонайменше однієї плоскої пружини, жорстко закріпленої на корпусі, який відрізняється тим, що додатково обладнаний регулятором натягу нитки, виконаним у вигляді гвинтової пари з шкалою кута повороту, причому гвинт взаємодіє з плоскою пружиною. (19) (21) u200800939 (22) 28.01.2008 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) РУБАНКА МИКОЛА МИКОЛАЙОВИЧ, U A, ПІПА БОРИС ФЕДОРОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 33000 Нитка 8 по ходу свого руху послідовно огинає нитконаправляч 1, засіб стабілізації натягу нитки, виконаний у вигляді плоскої пружини 4, та нитконаправляч 2. Натяг нитки 8 на виході із нитконатягувача задається величиною сили плоскої пружини 4, яка в свою чергу задається регулятором натягу нитки, що містить гвинт 5 з головкою 6 та шкалою кута повороту 7. При збільшенні чи зменшенні натягу нитки, засіб стабілізації натягу нитки 8, стабілізує натяг нитки до величини, зумовленої силою плоскої пружини 4, яка задається регулятором натягу нитки, шляхом повороту гвинта 5. Комп’ютерна в ерстка М. Мацело 4 Оскільки плоска пружина 4 має незначну масу, то її інерційність суттєво не впливає на зміну натягу нитки на виході із нитконатягувача. Використання запропонованої конструкції нитконатягувача дозволяє: - розширити асортимент нитконатягувачів; - підвищити надійність роботи нитконатягувача і в'язальної машини в цілому за рахунок стабільності зусилля натягу ниток, які поступають в зону в'язання; - підвищити продуктивність в'язальної машини за рахунок підвищення надійності роботи нитконатягувача. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThread tensioning device
Автори англійськоюRubanka Mykola Mykolaiovych, Pipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюНитенатяжное устройство
Автори російськоюРубанка Николай Николаевич, Пипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
МПК: D04B 15/38
Мітки: нитконатягач
