Привід круглов’язальної машини

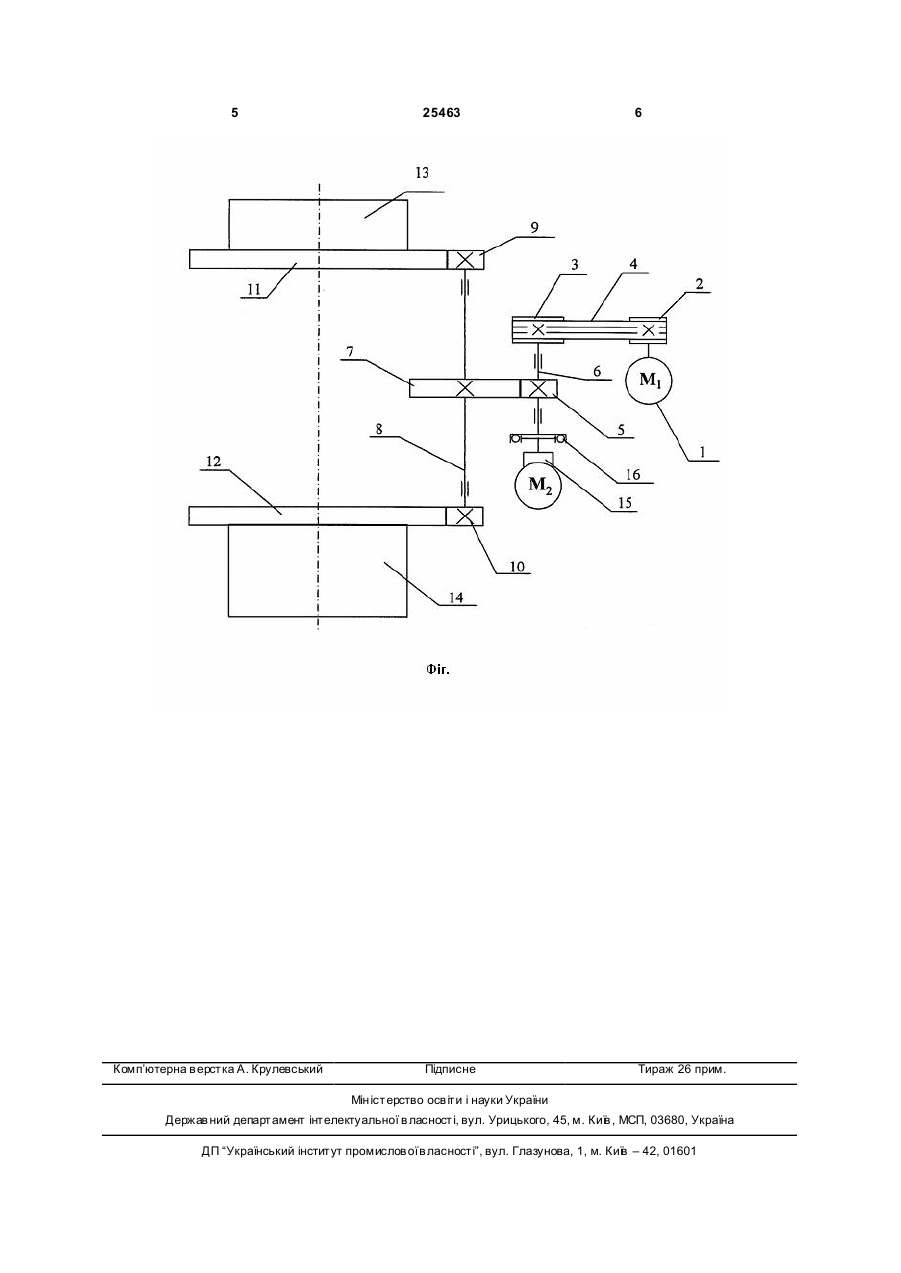

1. Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлено на валу електродвигу 3 25463 вати пуск круглов'язальної машини в два етапи: в перший етап пуску вмикається мотор-редуктор, здійснюючи попереднє напруження пружних в'язей привода та приводячи в рух обертові маси машини; в другий етап автоматично вмикається електродвигун. Такий поетапний пуск призводить до зниження динамічних навантажень і, як наслідок, до підвищення надійності та довговічності роботи привода і круглов'язальної машини в цілому. На кресленні представлена кінематична схема привода круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що включає ведучий шків 2, жорстко встановлений на валу електродвигуна 1, ведений шків 3 і клинові паси 4, зубчасту передачу, ведуча шестерня 5 якої жорстко встановлена на проміжному валу 6 співвісно з веденим шківом 3, а зубчасте колесо 7 жорстко встановлене на вертикальному приводному валу 8. На кінцях вертикального приводного вала 8 жорстко закріплено циліндричні шестерні 9 і 10 для кінематичного зв'язку з зубчастими колесами 11, 12 механізмів відповідно в'язання 13 та товароприйому 14. До складу привода входить також мотор-редуктор 15, з'єднаний з проміжним валом 6 за допомогою обгінної муфти 16. Принцип роботи привода такий. Спочатку вмикається мотор-редуктор 15 (схема керування пуском круглов'язальної машини виконана таким чином, що спочатку вмикається мотор-редуктор 15, а потім через деякий час, зумовлений початком руху усі х обертальних мас привода та машини, вмикається електродвигун 1). Обертальний рух вала мотор-редуктора 15 за допомогою обгінної муфти 16 передається проміжному валу 6 та ведучій шестерні 5, на якому вона жорстко встановлена, і далі шляхом зубчастого зачеплення зубчастому колесу 7 та вертикальному приводному валу 8, на якому воно жорстко встановлене. При цьому жорстко закріплені на кінцях вертикального приводного вала 8 циліндричні шестерні 9 і 10 шляхом зубчастого зачеплення з зубчастими колесами 11, 12 приводять в обертальний рух голковий циліндр 4 механізму в'язання 13 та механізм товароприйому 14. Після того як обертальні маси привода та інших механізмів круглов'язальної машини приходять в сталий рух, вмикається електродвигун 1. Обертальний рух вала електродвигуна 1 за допомогою клинопасової передачі передається проміжному валу 6 та ведучій шестерні 5, на якому вона жорстко встановлена, і далі, як і раніше, шляхом зубчастого зачеплення зубчастому колесу 7 та вертикальному приводному валу 8, на якому воно жорстко встановлене. При цьому жорстко закріплені на кінцях вертикального приводного вала 8 циліндричні шестерні 9 і 10 шляхом зубчастого зачеплення з зубчастими колесами 11, 12 приводять в обертальний рух голковий циліндр механізму в'язання 13 та механізм товароприйому 14, що необхідно для роботи круглов'язальної машини в'язання трикотажного полотна. При вмиканні електродвигуна 1 мотор-редуктор 15 за допомогою обгінної муфти 16 автоматично відключається від привода як такий, що непотрібний для подальшої роботи круглов'язальної машини. Таким чином поетапний пуск машини спочатку від моторредуктора 15, а потім від електродвигуна 1 забезпечує попереднє (перед остаточним пуском машини від електродвигуна ) напруження пружних в'язей привода, що знижує пускові динамічні навантаження в приводі і, таким чином, призводить до підвищення надійності та довговічності роботи привода і круглов'язальної машини в цілому. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому за рахунок зниження динамічних навантажень, що виникають під час пуску круглов'язальної машини; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода. 5 Комп’ютерна в ерстка А. Крулевський 25463 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
