Доїльний апарат
Номер патенту: 33024
Опубліковано: 10.06.2008
Автори: Магац Мирон Іванович, Сиротюк Валерій Миколайович, Сиротюк Сергій Валерійович
Формула / Реферат
Доїльний апарат, що містить гільзи доїльних стаканів, піддійкові камери та перепускні клапани, який відрізняється тим, що містить однокамерні доїльні стакани, в нижній частині гільзи яких встановлений перепускний клапан, що відокремлює піддійкову камеру від молочної трубки, та сильфон з приводом, який створює пульсацію вакуумметричного тиску у піддійкових камерах.
Текст

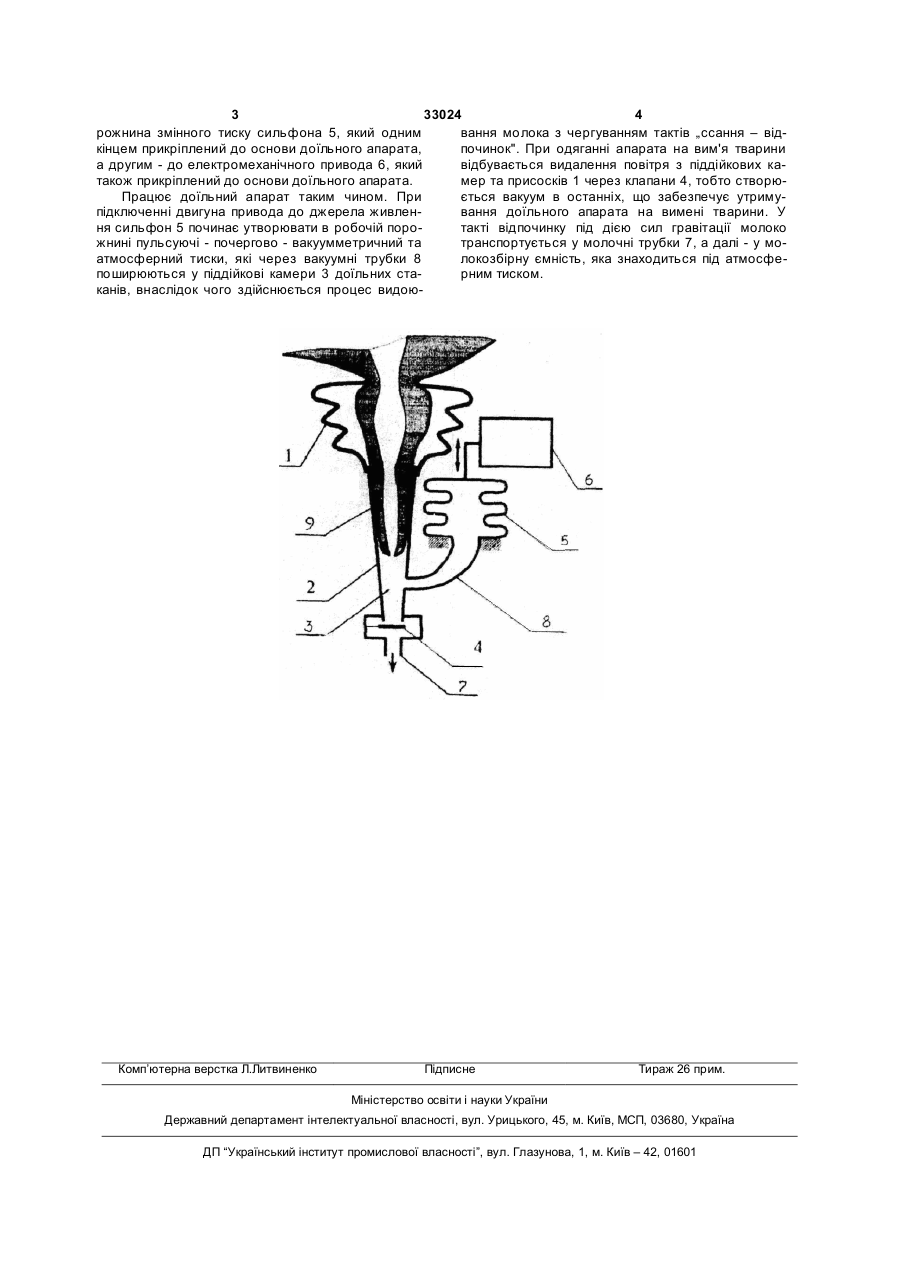

Доїльний апарат, що містить гільзи доїльних стаканів, піддійкові камери та перепускні клапани, який відрізняється тим, що містить однокамерні доїльні стакани, в нижній частині гільзи яких встановлений перепускний клапан, що відокремлює піддійкову камеру від молочної трубки, та сильфон з приводом, який створює пульсацію вакуумметричного тиску у піддійкових камерах. (19) (21) u200801045 (22) 29.01.2008 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) МАГАЦ МИРОН ІВАНОВИЧ, UA, СИРОТЮК ВАЛЕРІЙ МИКОЛАЙОВИЧ, UA, СИРОТЮК СЕРГІЙ ВАЛЕРІЙОВИЧ, UA (73) ЛЬВІВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 33024 4 вання молока з чергуванням тактів „ссання – відрожнина змінного тиску сильфона 5, який одним починок". При одяганні апарата на вим'я тварини кінцем прикріплений до основи доїльного апарата, відбувається видалення повітря з піддійкових каа другим - до електромеханічного привода 6, який мер та присосків 1 через клапани 4, тобто створютакож прикріплений до основи доїльного апарата. ється вакуум в останніх, що забезпечує утримуПрацює доїльний апарат таким чином. При вання доїльного апарата на вимені тварини. У підключенні двигуна привода до джерела живлентакті відпочинку під дією сил гравітації молоко ня сильфон 5 починає утворювати в робочій поротранспортується у молочні трубки 7, а далі - у можнині пульсуючі - почергово - вакуумметричний та локозбірну ємність, яка знаходиться під атмосфеатмосферний тиски, які через вакуумні трубки 8 рним тиском. поширюються у піддійкові камери 3 доїльних стаканів, внаслідок чого здійснюється процес видою Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMilking unit
Автори англійськоюMahats Myron Ivanovych, Syrotiuk Valerii Mykolaiovych, Syrotiuk Serhii Valeriiovych
Назва патенту російськоюДоильный аппарат
Автори російськоюМагац Мирон Иванович, Сиротюк Валерий Николаевич, Сиротюк Сергей Валериевич
МПК / Мітки
МПК: A01J 5/00
