Доїльний апарат

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 25523

Опубліковано: 10.08.2007

Автори: Ревенко Іван Іванович, Ліщинський Степан Павлович, Заболотько Олег Олександрович

Завантажити PDF файл.

Формула / Реферат

Доїльний апарат, що включає доїльні стакани, суміщений пульсоколектор, комплект молочних та повітряних трубок і повітряно-молочний шланг, який відрізняється тим, що в камері змінного вакуумметричного тиску пульсоколектора встановлено клапан у вигляді вантажу, а отвір під клапаном з боку камери атмосферного тиску має діаметр d1 в 1,5-3 рази більший за діаметр d2 отвору над клапаном з боку патрубка сполучення з повітряно-молочним шлангом.

Текст

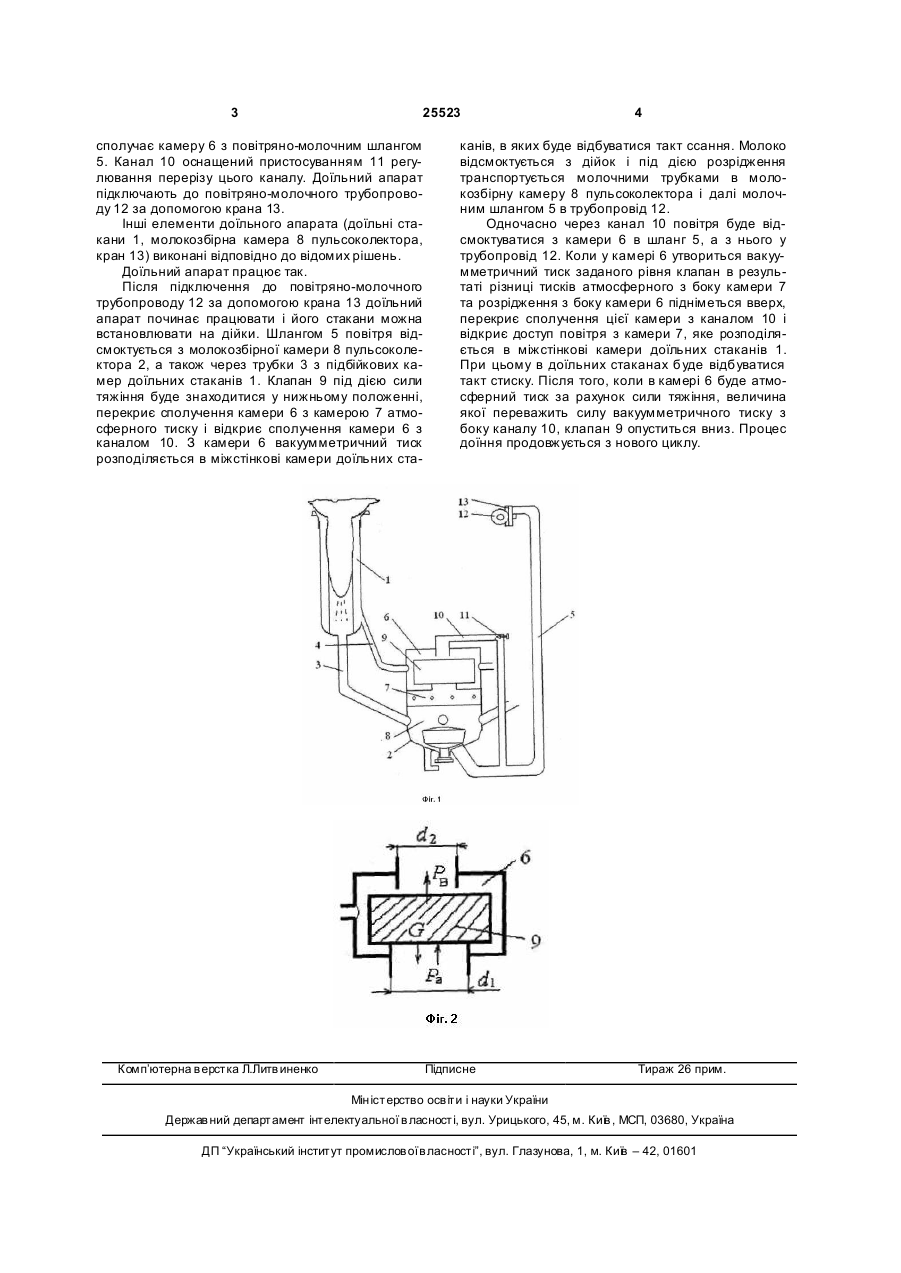

Доїльний апарат, що включає доїльні стакани, суміщений пульсоколектор, комплект молочних та 3 25523 сполучає камеру 6 з повітряно-молочним шлангом 5. Канал 10 оснащений пристосуванням 11 регулювання перерізу цього каналу. Доїльний апарат підключають до повітряно-молочного трубопроводу 12 за допомогою крана 13. Інші елементи доїльного апарата (доїльні стакани 1, молокозбірна камера 8 пульсоколектора, кран 13) виконані відповідно до відомих рішень. Доїльний апарат працює так. Після підключення до повітряно-молочного трубопроводу 12 за допомогою крана 13 доїльний апарат починає працювати і його стакани можна встановлювати на дійки. Шлангом 5 повітря відсмоктується з молокозбірної камери 8 пульсоколектора 2, а також через трубки 3 з підбійкових камер доїльних стаканів 1. Клапан 9 під дією сили тяжіння буде знаходитися у нижньому положенні, перекриє сполучення камери 6 з камерою 7 атмосферного тиску і відкриє сполучення камери 6 з каналом 10. З камери 6 вакуумметричний тиск розподіляється в міжстінкові камери доїльних ста Комп’ютерна в ерстка Л.Литв иненко 4 канів, в яких буде відбуватися такт ссання. Молоко відсмоктується з дійок і під дією розрідження транспортується молочними трубками в молокозбірну камеру 8 пульсоколектора і далі молочним шлангом 5 в трубопровід 12. Одночасно через канал 10 повітря буде відсмоктуватися з камери 6 в шланг 5, а з нього у трубопровід 12. Коли у камері 6 утвориться вакуумметричний тиск заданого рівня клапан в результаті різниці тисків атмосферного з боку камери 7 та розрідження з боку камери 6 підніметься вверх, перекриє сполучення цієї камери з каналом 10 і відкриє доступ повітря з камери 7, яке розподіляється в міжстінкові камери доїльних стаканів 1. При цьому в доїльних стаканах буде відбуватися такт стиску. Після того, коли в камері 6 буде атмосферний тиск за рахунок сили тяжіння, величина якої переважить силу вакуумметричного тиску з боку каналу 10, клапан 9 опуститься вниз. Процес доїння продовжується з нового циклу. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Milking unit

Автори англійською

Revenko Ivan Ivanovych, Zabolotko Oleh Оlекsаndrоvусh, Lischynskyi Stepan Pavlovych

Назва патенту російською

Доильный аппарат

Автори російською

Ревенко Иван Иванович, Заболотько Олег Александрович, Лищинский Степан Павлович

МПК / Мітки

Автор: Глєбов Андрій Єгорович

МПК: A01J 5/00

Мітки: доїльний, попарного, апарат, доїння

Формула / Реферат:

1. Доїльний апарат для попарного доїння, що складається з доїльного відра, молочних шлангів, доїльних стаканів, молочних і вакуумних трубок, мембранно-клапанного пульсатора з гвинтом регулювання частоти пульсацій та колектора, який відрізняється тим, що пульсатор розміщений над колектором і з’єднаний з ним коротким патрубком, а стержень, який з'єднаний з мембраною, є пустотілим і виконаний з можливістю пересування в двох направляючих втулках...
