Доїльний апарат

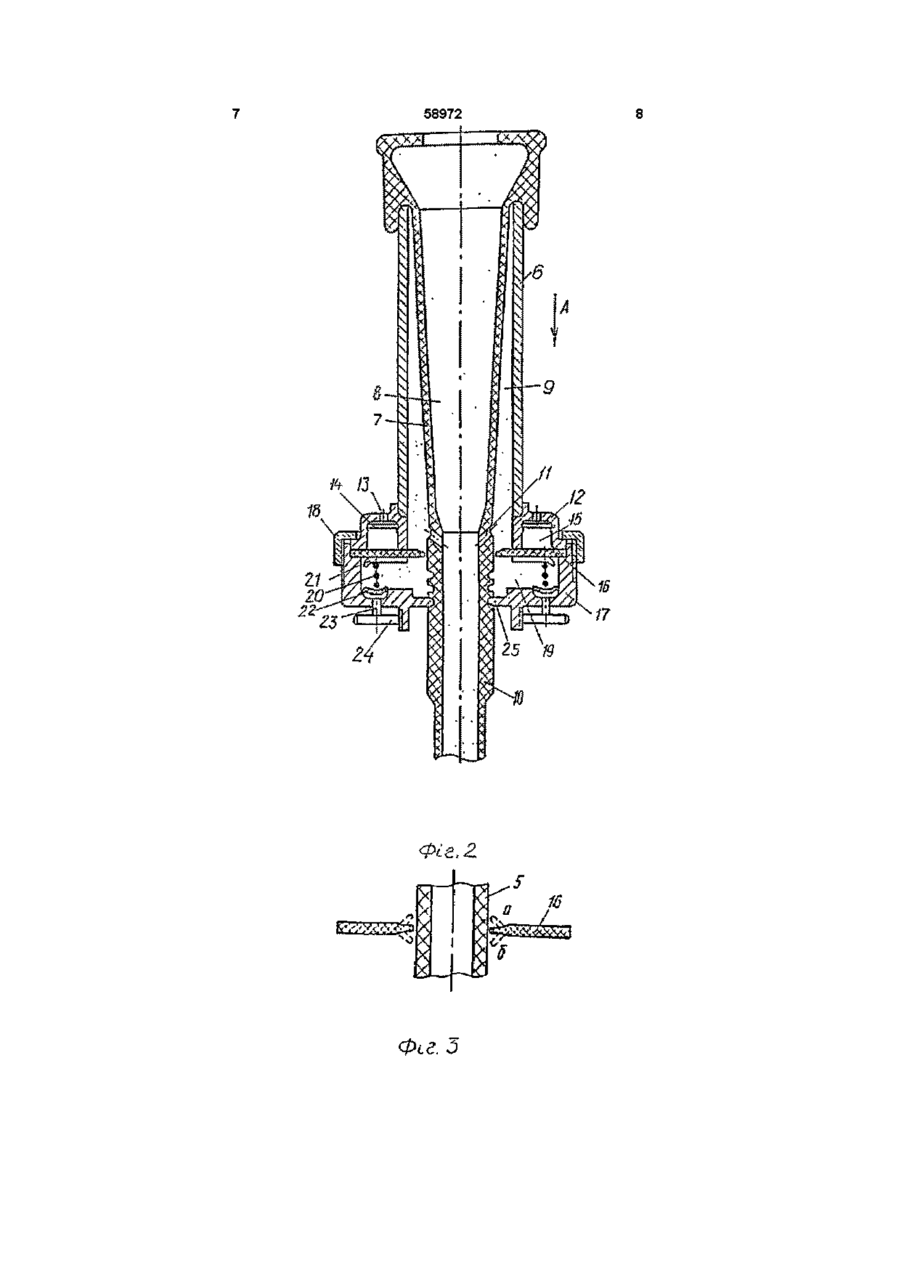

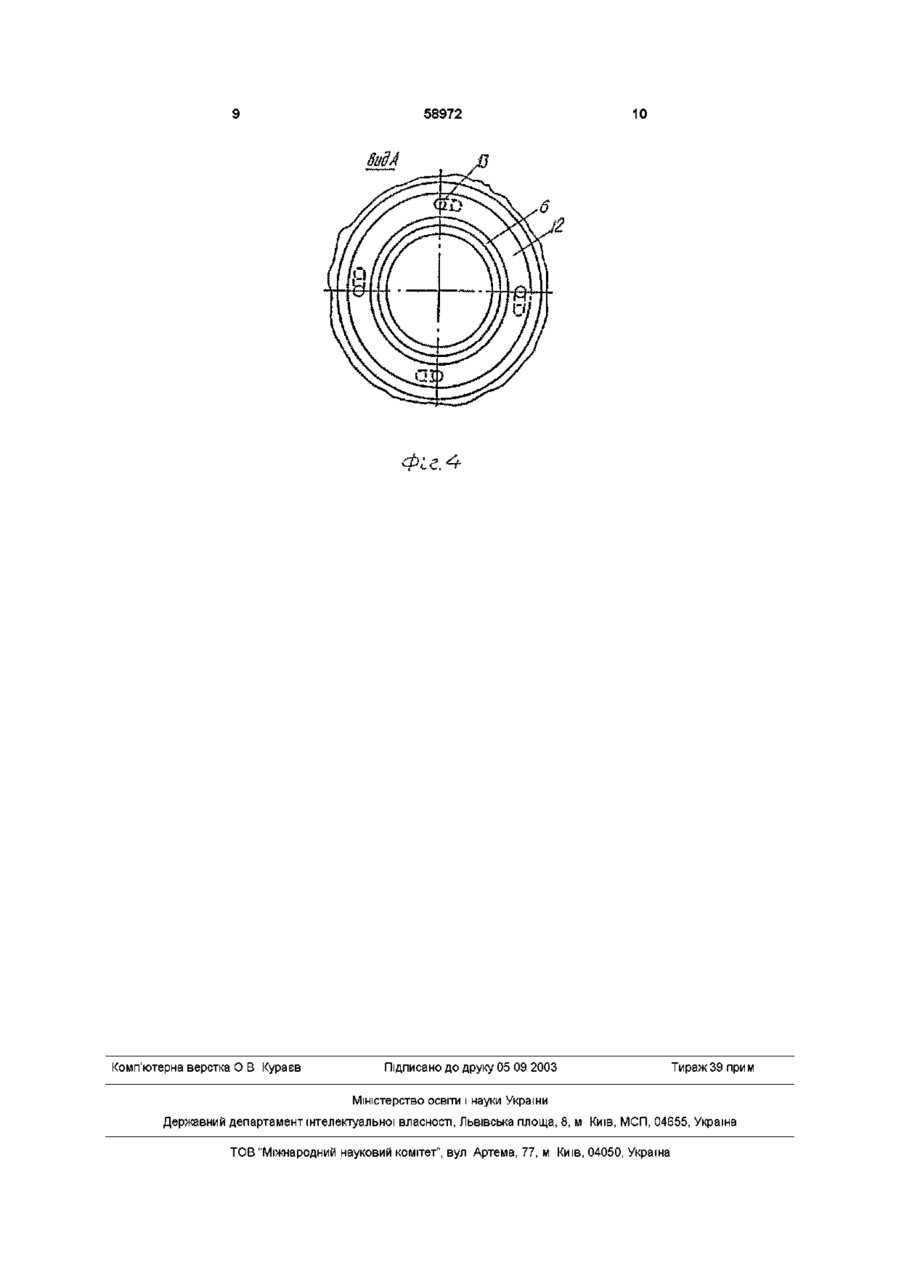

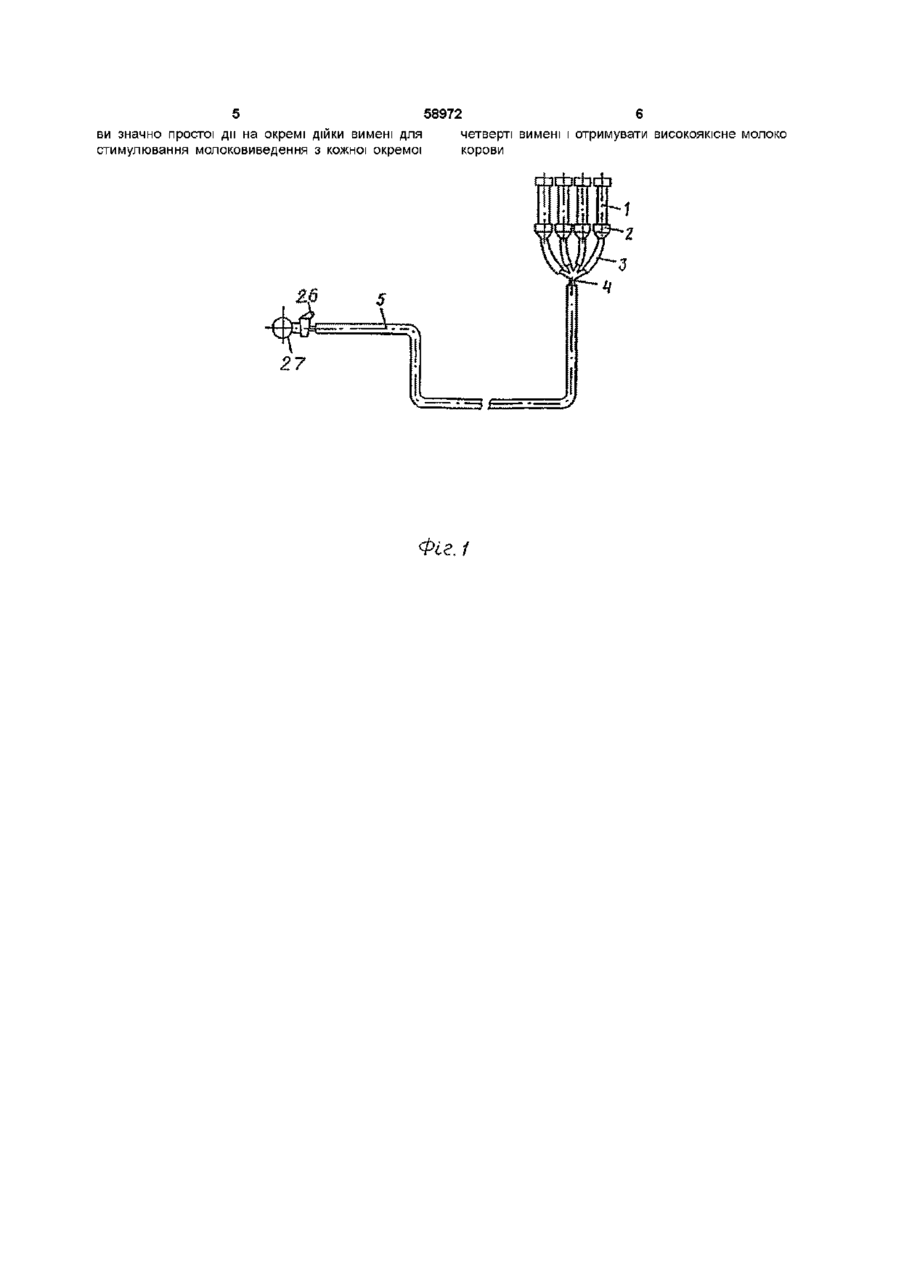

1 Доїльний апарат, що містить доїльні стакани, які містять гільзу з розміщеною в ній дійковою гумою і молочною трубкою, в якій виконано радіальні калібровані отвори, за допомогою яких піддійкова камера з'єднана з МІЖСТІННОЮ камерою, пульсатор, що має мембрану, управляючу камеру атмосферного тиску і змінного тиску, пристрій для регулювання частоти пульсацій, який відрізняється тим, що в пульсаторі, виконаному в одному вузлі з доїльним стаканом, кільцева мембрана з підпружиненою шайбою обрамляє з верхньої сторони корпуса управляючу камеру, а над поверхнею мембрани розміщені концентрично міжстінна камера доїльного стакана і камера постійного атмосферного тиску пульсатора, при цьому еластичний край мембрани, направлений до молочної трубки, виконано товщиною меншою ніж товщина мембрани 2 Доїльний апарат по п 1, який відрізняється тим, що отвори на кришці пульсатора для проходу повітря в камеру постійного атмосферного тиску виконані похило і тангенціально до кола середньої частини камери, де розміщений бактерицидний фільтр очищення повітря Винахід відноситься до сільського господарства, а саме до машинного доїння корів Відомо доїльний апарат, який включає пульсатор, двокамерні доїльні стакани і з'єднувальні шланги (Авторське свідоцтво СРСР №370928, МПКА01 J 5/10,1971) Відомий доїльний апарат складний в експлуатації, не забезпечує індивідуального доїння окремих дійок в залежності від молоковиділення у окремих четвертей вимені Також відомо доїльний апарат, що включає пульсатор з камерами постійного вакууму і пульсуючого вакууму, доїльні стакани з ПІДДІЙКОВОЮ і МІЖСТІННОЮ камерами, моло-ковивідним патрубком і з'єднувальні шланги, які з'єднують з магістральним молокопроводом (Авторське свідоцтво СРСР №568421, МПКА01 J 5/10,1973) Відомий доїльний апарат складний по конструкції і в експлуатації, не забезпечує індивідуального доїння окремих дійок в залежності від молоковиділення у окремих четвертей вимені Найбільш близьким технічним рішенням до винаходу є доїльний апарат, який мас доїльні стакани, кожен з яких має гільзу з розміщеною в ній лійковою гумою і молочною трубкою, в якій виконані радіальні калібровані отвори, за допомогою яких піддійкова камера з'єднана з МІЖСТІННОЮ камерою, пульсатор, який має мембрану, управляю чу, атмосферного тиску і змінного тиску камери, пристрій для регулювання частоти пульсацій (Авторське свідоцтво СРСР №791344, МПК А 01 J 5/10,1980) Відомий доїльний апарат теж не забезпечує індивідуальної дії кожного окремого доїльного стакана на дійки вимені для стимулювання молоковиведення з кожної окремої четверті вимені корови, крім того не очищує повітря, що входить в доїльний апарат, від шкідливих домішок (сірководень, аміак, аміни, вуглекислота, бактерії, мікроби, пил) В основу винаходу поставлена задача удосконалення доїльного апарата, в якому об'єднано з кожним доїльним стаканом окремий пульсатор і за рахунок чого забезпечується спрощення конструкції доїльного апарата і кожен доїльний стакан і пульсатор забезпечують індивідуальну дію на дійки вимені для стимулювання молоковиведення з кожної окремої четверп вимені корови Поставлена задача вирішується тим, що в доїльному апараті, що складається з доїльних стаканів, які мають гільзу з розміщеною в ній лійковою гумою і молочною трубкою з радіально виконаними каліброваними отворами, за допомогою яких піллійкова камера з'єднана з МІЖСТІННОЮ камерою, пульсатор, що має мембрану, управляючу, атмосферного тиску і змінного тиску камери, пристрій для регулювання частоти пульсацій, згідно вина 00 ю 58972 ходу вводиться у пульсаторі, виконаного в одному вузлі з доїльним стаканом, кільцева мембрана з підпружиненою шайбою, яка з верхньої сторони корпуса обрамляє управляючу камеру і над її поверхнею розміщено концентричне міжстінну камеру доїльного стакана і камеру постійного атмосферного тиску пульсатора, а еластичний край мембрани направлений до молочної трубки виконано товщиною меншою ніж товщина мембрани Крім того, отвори на кришці пульсатора для проходу повітря в камеру постійного атмосферного тиску виконано похило і тангенціальне до кола середньої частини камери, де розміщено бактерицидний фільтр очищення повітря На фіг 1 показано доїльний апарат, загальний вигляд, на фіг 2 - доїльний стакан з пульсатором, на фіг 3 - положення мембрани при такті ссання (а) та при такті стиску (б), на фіг 4 - вид по стрілці А на фіг 2 Доїльний апарат складається з доїльних стаканів 1 з пульсаторами 2, молочних трубок 3, з'єднувального патрубка 4, молоковакуумного шланга 5 Доїльний стакан складається з гільзи 6 і розміщеною в ГІЛЬЗІ дійкової гуми 7, що утворюють підційкову камеру 8 та міжстінну камеру 9 змінного тиску Дійкова гума 7 виконана за одне ціле з молочною трубкою 10, яка у верхній частині потовщена і з каліброваним отвором 11 для входу розрідження з ПІДЦІЙКОВОІ камери 8 у міжстінну камеру 9 В нижній частині гільзи б доїльного стакана встановлена кришка 12 пульсатора з отворами 13 для проходу повітря, які виконані похило і тангенціально до кола середньої и частини, де розміщують бактерицидний фільтр 14 повітря Повітря через отвори 13, фільтр 14 проходить в камеру 15 постійного атмосферного тиску над кільцеву мембрану 16 Еластичний потоншуваний край направлений до молочної трубки облягає и і виконаний товщиною меншою ніж товщина мембрани По периферії мембрана 16 затиснена між кришкою 12 і корпусом 17 пульсатора гайкою 18 Під мембраною 16 у корпусі 17 пульсатора утворена управляюча камера 19 змінного тиску, де розміщено пружину 20, шайбу 21 з допомогою чого мембрана притискується в середній її частині до нижніх виступів кришки 12 Пружина 20 зі сторони нижньої частини корпуса пульсатора спирається через ущільнювальне кільце 22 і штовхачі 23 у торцеву площину регулювальної гайки 24 частоти пульсацій Корпус 17 пульсатора внутрішнім кільцевим виступом 25 фіксується у виямці молочної трубки 10 Доїльні стакани через молочні трубки, з'єднувальний патрубок, молоковакуумний шланг, кран 26 сполучено з вакуумним магістральним молокопроводом 27 або доїльним відром Доїльний апарат працює наступним чином Підключають молоковакуумний шланг 5 краном 26 до магістрального молокопроводу 27 і завдяки з'єднувального патрубка 4 вакуум передається на дійкову гуму 7 Надівають стакани на дійки вимені тварини і вакуум створюється в під ДІЙКОВІЙ камері 8 В цю мить проходить короткочасний такт стискання, далі через калібрований отвір 11 вакуум надходить у міжстінну камеру 9 і відбувається такт ссання 3 МІЖСТІННОІ камери 9 через кільцеву щілину між молочною трубкою 10 і прогнутою частиною мембрани 16 вакуум надходить в управляючу камеру 19 При досягненні певного рівня розрідження в управляючій камері 19 мембрана прогинається під дією атмосферного тиску зі сторони камери 15 постійного атмосферного тиску і повітря проходить між мембраною і внутрішнім буртиком кришки у міжстінну камеру 9 доїльного стакана і відбувається такт стискання При цьому частина повітря через калібровані отвори 11 надходить у піддійкову камеру 8, що покращує транспортування молока і знижує величину вакууму під дійкою Частина повітря надходить через кільцеву щілину між мембраною 16 і молочною трубкою 10 в управляючу камеру 19, понижуючи у ній величину вакууму Мембрана 16 встановлюється у вихідне положення і починається відсмоктування повітря з МІЖСТІННОІ камери 9 через калібровані отвори 11 і наступає такт смоктання і цикл знову повторюється При зростанні молоковіддачі вакуум у ПІДДІЙковій камері 8 змінюється і час відсмоктування повітря з управляючої камери 19 через калібровані отвори 11 і кільцевою щілиною між мембраною і молочною трубкою значно збільшується, тим самим подовжується такт ссання При зниженні молоковіддачі процес проходить в зворотному порядку тим самим забезпечується зміна роботи доїльного апарата в залежності від молоковіддачі Наявність пружини 20 в управляючій камері 19 дозволяє за допомогою гайки 24 встановлювати потрібну частоту пульсацій Обертаючи гайку на різьбі корпуса по часовій стрілці стискують пружину, тому що гайка переміщує штовхачі 23 всередину камери 19 і через ущільнювальне кільце 22 зусилля передається пружині 20 Збільшуючи жорсткість пружини створюють умови для підвищення величини вакууму у керуючій камері для відсмоктування мембрани від кришки і таким чином зменшують частоту пульсацій дійкової трубки 7 і навпаки - зменшуючи жорсткість пружини, підвищують частоту пульсацій Повітря входить під кришку пульсатора отворами 13, які виконані похило від верхньої площини кришки до її периферійної внутрішньої поверхні і тангенціальне направлені до кола середньої частини камери 15 постійного атмосферного тиску Повітря під кришкою завихрюється і пилоподібні частинки домішок осаджуються під дією відцентрової сили на внутрішній поверхні кришки Далі на шляху повітря розміщено знімний бактерицидний фільтр 14, який очищає повітря приміщення не тільки від часточок пилу а и від сірководню, аміаку, амінів, вуглекислоти, мікробів та вірусів Знешкоджене очищене повітря розміщується ближче до гільзи стакана при відхиленні мембрани під дією розрідження у керуючій камері Таке принципово нове виконання доїльного апарата, коли пульсатори розміщують на доїльних стаканах, тобто виникає новий вузол в доїльній апаратурі - пульсостакан, значно спрощується конструкція доїльних апаратів і створюються умо 58972 ви значно простої дії на окремі дійки вимені для стимулювання молоковиведення з кожної окремої четверті вимені і отримувати високоякісне молоко корови 5 А Фіг./ 58972 5 16 Фіг. 10 58972 6 фиЛ Комп'ютерна верстка О В Курасв Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
