Дійкова гума, доїльний стакан та доїльний апарат як елемент доїльної машини
Номер патенту: 66926
Опубліковано: 15.06.2004
Автори: Елвебю Нільс, Норессон Вікторія, Кассібрахім Ян
Формула / Реферат

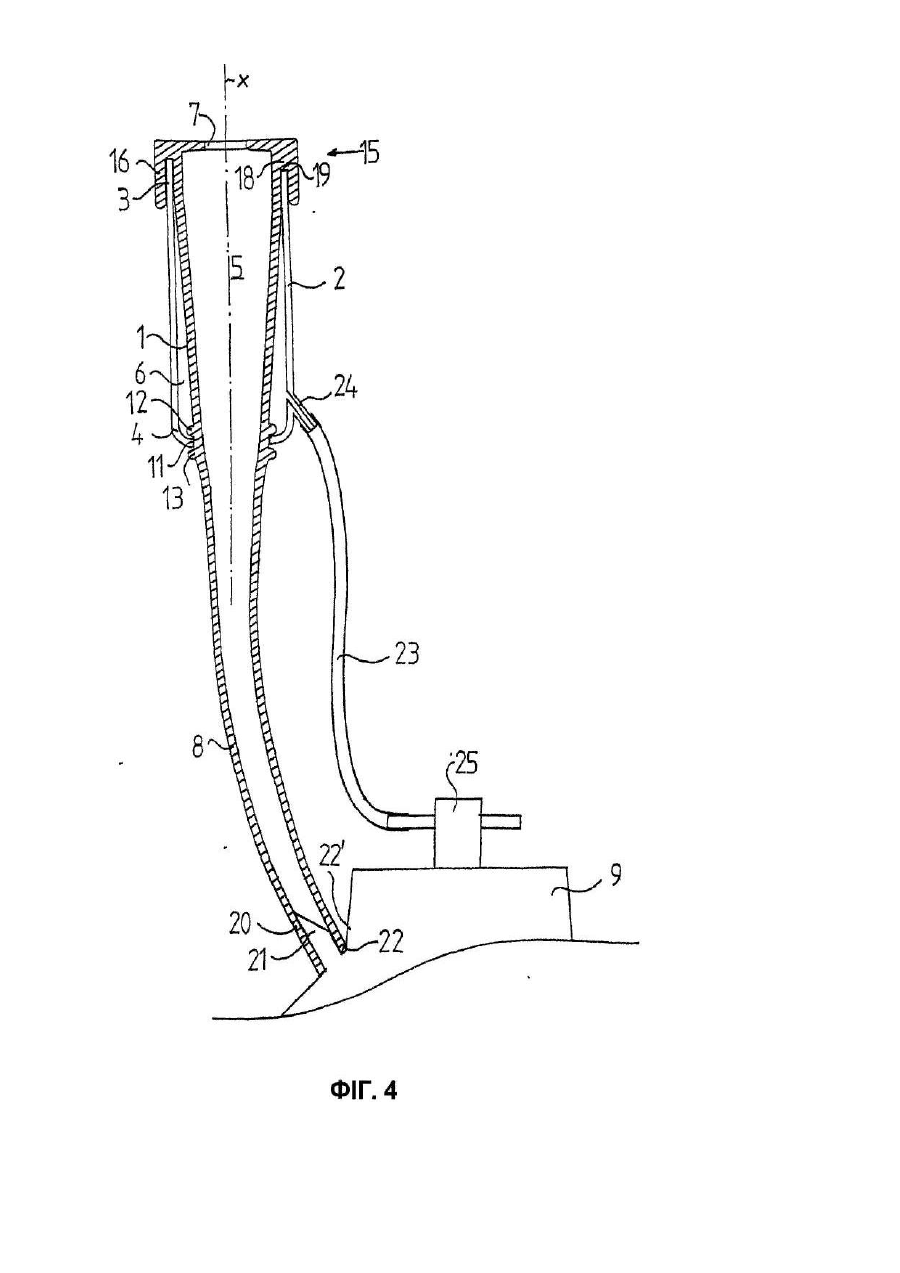

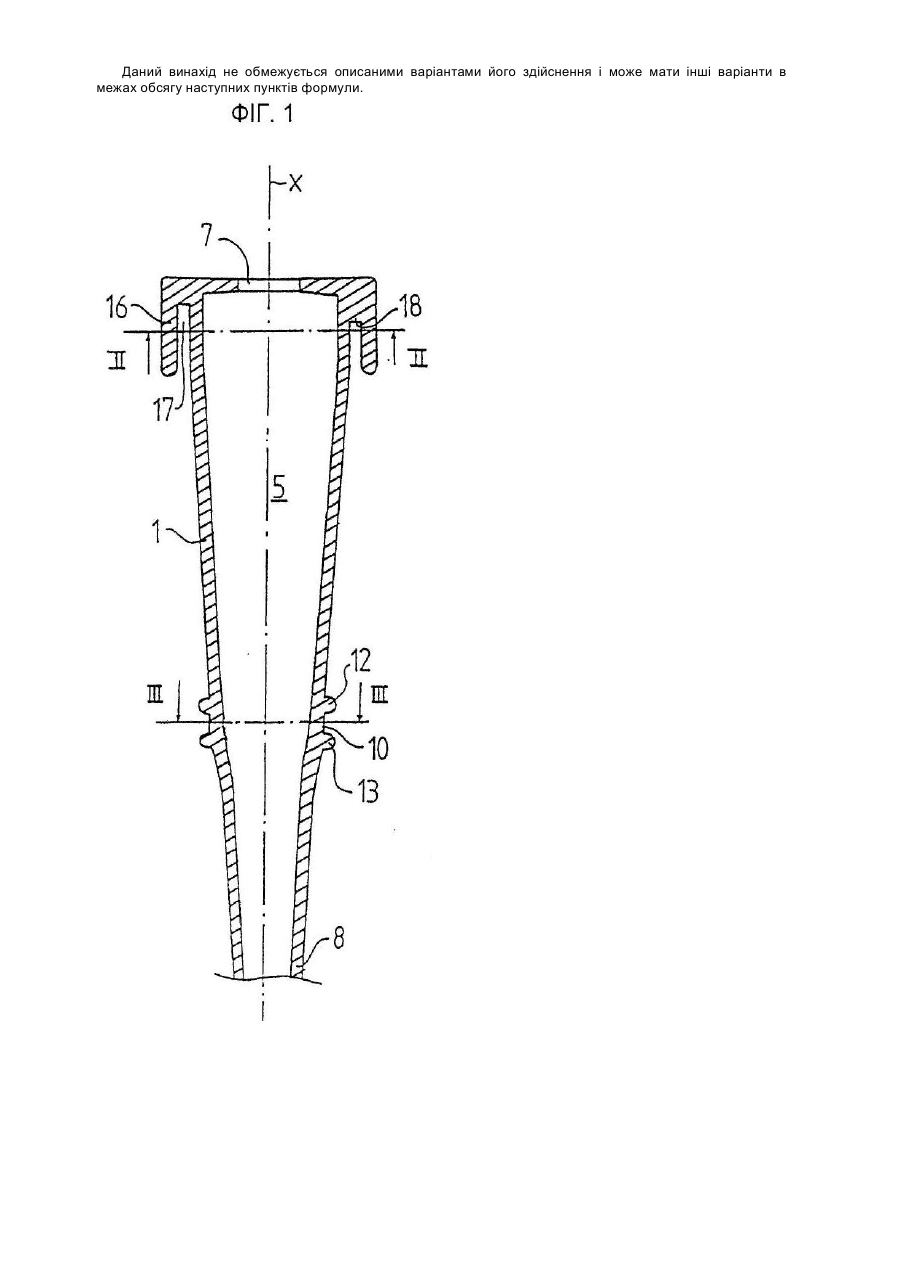

1. Дійкова гума, яка призначена для закріплення в гільзі (2) доїльного стакана, що має перший кінець (3) і другий кінець (4), таким чином, що в зібраному стані вона проходить через гільзу (2) доїльного стакана і утворює внутрішній простір (5), пристосований для приймання дійки, та зовнішній простір (6) між гільзою (2) доїльного стакана та дійковою гумою (1), де дійкова гума (1) має отвір (7), який призначено для уведення згаданої дійки в згаданий внутрішній простір (5) та який у зібраному стані повинен знаходитися в першому кінці (3), і де дійкова гума (1) містить ділянку затискання (10), яка пристосована для того, аби бути затисненою затискною частиною (11) гільзи доїльного стакана в такий спосіб, що в зібраному стані ділянка затискання (10) оточена затискною частиною (11) і впритул прилягає до неї, причому ділянка (10) затискання у поперечному перерізі має некругову форму, яка відрізняється тим, що дійкова гума (1) містить з'єднувальну частину (20), яка дає можливість приєднувати дійкову гуму (1) до колектора (9) доїльного апарата і яка містить засоби (22) для задавання кутового положення дійкової гуми (1) відносно колектора (9) доїльного апарата.
2. Дійкова гума за п. 1, яка відрізняється тим, що згадані засоби (22) виконані у вигляді скосу на з`єднувальній частині (20), який пристосований для прилягання до виступної частини (22') колектора (9) доїльного апарата.
3. Дійкова гума за пп. 1 - 2, яка відрізняється тим, що затискна частина (11) гільзи доїльного стакана утворена отвором, котрий знаходиться на другому кінці (4) і має некругову форму, некругова форма поперечного перерізу ділянки затискання (10) відповідає формі затискної частини (11), причому дійкова гума (1) в зібраному стані не може прокручуватися відносно гільзи (2) доїльного стакана.
4. Дійкова гума за пп. 1-3, яка відрізняється тим, що ділянка затискання (10) має поверхню, яка поширюється навкруг дійкової гуми (1) і яка принаймні має одну дотичну, паралельну поздовжній осі (х) дійкової гуми (1).
5. Дійкова гума за п. 4, яка відрізняється тим, що ділянка затискання (10) оточена двома виступними частинами (12, 13), які охоплюють дійкову гуму (1) і задають осьове положення дійкової гуми (1) в гільзі (2) доїльного стакана в зібраному стані.
6. Дійкова гума за пп. 1-5, яка відрізняється тим, що форма поперечного перерізу ділянки затискання (10) така, що в зібраному стані дійкова гума (1) може займати щонайбільше два кутових положення відносно гільзи (2) доїльного стакана.

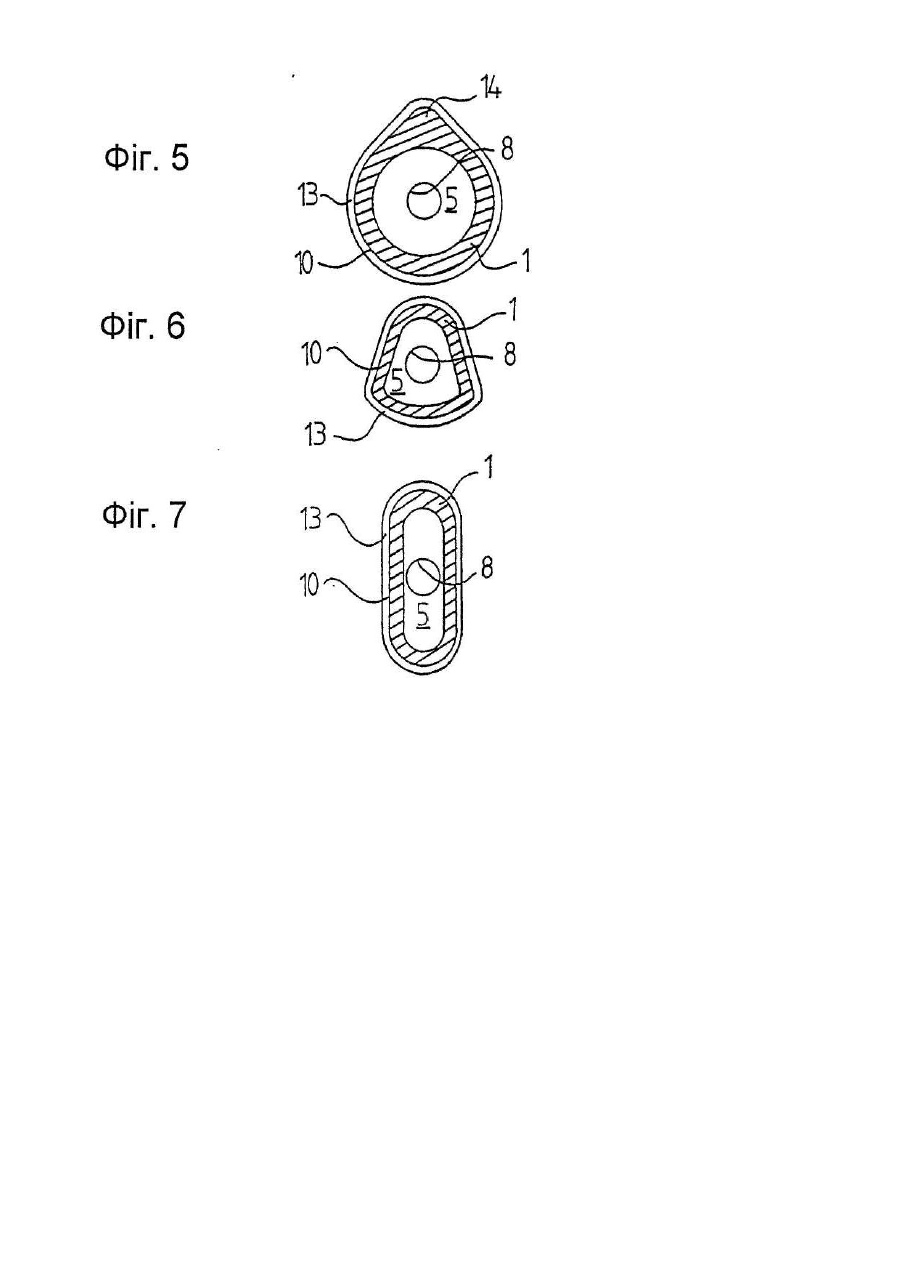

7. Дійкова гума за пп. 1-6, яка відрізняється тим, що форма поперечного перерізу ділянки затискання (10) овальна.

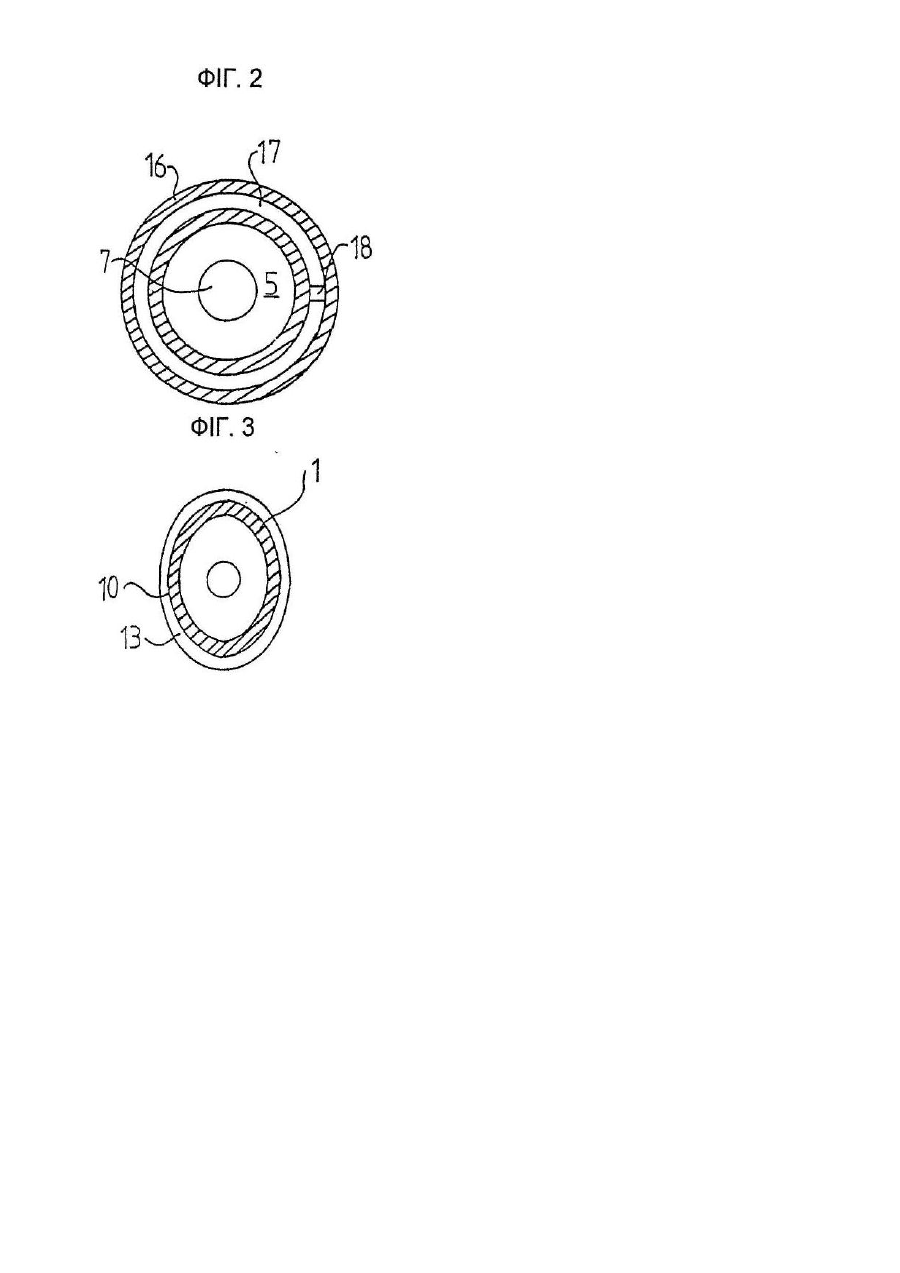

8. Дійкова гума за пп. 1-7, яка відрізняється тим, що дійкова гума (1) містить з'єднувальну частину (15), яка призначена для приєднання дійкової гуми (1) до першого кінця гільзи (2) доїльного стакана в зібраному стані і яка має засоби (17, 18), які виконані у вигляді кільцевого паза і містка матеріалу, що призначені для задавання дійковій гумі (1) щонайбільше двох можливих кутових положень відносно гільзи (2) доїльного стакана в зібраному стані.
9. Доїльний стакан, до складу якого входять гільза (2) доїльного стакана, яка має перший кінець (3) і другий кінець (4), та дійкова гума (1), яка в зібраному стані проходить через гільзу доїльного стакана і утворює внутрішній простір (5), пристосований для приймання дійки, та зовнішній простір (6) між гільзою доїльного стакана та дійковою гумою, де дійкова гума (1) має отвір (7), який призначено для уведення згаданої дійки у внутрішній простір (5) та який у зібраному стані знаходиться в першому кінці (3), і де дійкова гума містить ділянку затискання (10), яка пристосована для того, аби бути затисненою затискною частиною (11) гільзи доїльного стакана в такий спосіб, що в зібраному стані ділянка затискання (10) оточена затискною частиною (11) і впритул прилягає до неї, причому ділянка (10) затискання у поперечному перерізі має некругову форму, який відрізняється тим, що дійкова гума (1) містить з'єднувальну частину (20), яка дає можливість приєднувати дійкову гуму (1) до колектора (9) доїльного апарата і яка містить засоби (22) для задавання кутового положення дійкової гуми (1) відносно колектора (9) доїльного апарата.
10. Доїльний стакан за п. 9, який відрізняється тим, що згадані засоби (22) виконані у вигляді скосу на з'єднувальній частині (20), який пристосований для прилягання до виступної частини (22') колектора (9) доїльного апарата.
11. Доїльний стакан за пп. 9 і 10, який відрізняється тим, що затискна частина (11) гільзи (2) доїльного стакана утворена отвором, котрий знаходиться на другому кінці і має некругову форму, яка відповідає формі некругового поперечного перерізу ділянки затискання (10), причому дійкова гума (1) в зібраному стані не може прокручуватися відносно гільзи (2) доїльного стакана.
12. Доїльний апарат як елемент доїльної машини, до складу якого входять колектор (9) доїльного апарата і принаймні один доїльний стакан, де доїльний стакан містить гільзу (2), яка має перший кінець (3) і другий кінець (4), та дійкову гуму (1), яка в зібраному стані проходить через гільзу (2) доїльного стакана і утворює внутрішній простір (5), пристосований для приймання дійки, і зовнішній простір (6) між гільзою (2) доїльного стакана та дійковою гумою (1), де дійкова гума має отвір (7), який призначено для уведення згаданої дійки у внутрішній простір (5) і який у зібраному стані знаходиться в першому кінці (3), і де дійкова гума (1) містить ділянку затискання (10), яка пристосована для того, аби бути затисненою затискною частиною (11) гільзи доїльного стакана в такий спосіб, що в зібраному стані ділянка затискання оточена затискною частиною і впритул прилягає до неї, причому ділянка (10) затискання у поперечному перерізі має некругову форму, який відрізняється тим, що дійкова гума (1) містить з'єднувальну частину (20), яка дає можливість приєднувати дійкову гуму (1) до колектора (9) доїльного апарата і яка містить засоби (22) для задавання кутового положення дійкової гуми (1) відносно колектора (9) доїльного апарата.
13. Доїльний апарат як елемент доїльної машини за п. 12, який відрізняється тим, що згадані засоби (22) виконані у вигляді скосу на з'єднувальній частині (20), який пристосований для прилягання до виступної частини (22') колектора (9) доїльного апарата.
14. Доїльний апарат як елемент доїльної машини за пп. 12 - 13, який відрізняється тим, що затискна частина (11) гільзи доїльного стакана утворена отвором, котрий знаходиться на другому кінці і має некругову форму, яка відповідає некруговій формі поперечного перерізу ділянки затискання (10), причому дійкова гума (1) в зібраному стані не може прокручуватися відносно гільзи (2) доїльного стакана.
Додаткова інформація
Назва патенту англійськоюTeatcup liner, a teatcup and a milking unit as a milking machine member
Назва патенту російськоюДоильная резина, доильный стакан и доильный аппарат как элемент доильной машины
МПК / Мітки
МПК: A01J 5/08
Мітки: доїльний, доїльної, апарат, елемент, дійкова, машини, гума, стакан
Код посилання
<a href="https://ua.patents.su/6-66926-dijjkova-guma-dolnijj-stakan-ta-dolnijj-aparat-yak-element-dolno-mashini.html" target="_blank" rel="follow" title="База патентів України">Дійкова гума, доїльний стакан та доїльний апарат як елемент доїльної машини</a>
Доїльний стакан
Номер патенту: 53341
Опубліковано: 15.01.2003
Автори: Павлик Надія Іванівна, Петришак Роман Анатолійович, Лисий Володимир Аксентійович, Занічковська Любов Володимирівна, Чайковський Борис Петрович
Формула / Реферат:
Доїльний стакан, що містить гільзу, з’єднану з молочним патрубком, з патрубком змінного вакууму, молочну трубку з присоском, молочну чашечку, які разом утворюють міжстінну і піддоїльну камери, який відрізняється тим, що верхня циліндрична частина гільзи з’єднана з сильфоном, а сильфон з’єднаний з нижньою циліндричною частиною гільзи.
Доїльний апарат
Номер патенту: 58972
Опубліковано: 15.08.2003
Автор: Грицаєнко Людмила Володимирівна
МПК: A01J 5/10
Формула / Реферат:
1. Доїльний апарат, що містить доїльні стакани, які містять гільзу з розміщеною в ній дійковою гумою і молочною трубкою, в якій виконано радіальні калібровані отвори, за допомогою яких піддійкова камера з'єднана з міжстінною камерою, пульсатор, що має мембрану, управляючу камеру атмосферного тиску і змінного тиску, пристрій для регулювання частоти пульсацій, який відрізняється тим, що в пульсаторі, виконаному в одному вузлі з доїльним...
Доїльний стакан
Номер патенту: 19717
Опубліковано: 25.12.1997
Автори: Чорноног Георгій Григорович, Покуль Георгій Павлович, Фененко Анатолій Іванович, Андрійчук Михайло Васильович
МПК: A01J 5/08
Формула / Реферат:
Доильный стакан, содержащий корпус с патрубком, установленным на его боковой поверхности и расположенную внутри корпуса эластичную резину, отличающий-с я тем, что корпус приплюснут в нижней части, образуя местное сужение, деформирующее сосковую резину, а патрубок установлен на приплюснутой части корпуса в месте касания корпуса и сосковой резины.
Доїльний апарат
Номер патенту: 66041
Опубліковано: 15.04.2004
Автори: Піскун Віктор Іванович, Грицаенко Людмила Володимирівна
МПК: A01J 5/02
Формула / Реферат:
Доїльний апарат, який складається з доїльних стаканів, колектора, шлангів, основного і допоміжного пульсаторів, який відрізняється тим, що камера постійного вакууму допоміжного пульсатора з'єднана через його робочу камеру, шланг та розподільник колектора з міжстінними камерами пари доїльних стаканів для передніх дійок вимені, і робоча камера допоміжного пульсатора з`єднана через регулюючий дросель з керуючою камерою допоміжного пульсатора, а...
Доїльний апарат
Номер патенту: 65351
Опубліковано: 15.03.2004
Автор: Грицаєнко Володимир Іванович
МПК: A01J 5/02
Формула / Реферат:
Доїльний апарат, що містить доїльні стакани, шланги, пульсоколектор, який відрізняється тим, що у пульсоколекторі виконано додатковий високочастотний пульсатор з нерегулюючим дроселем, робоча камера якого з’єднана з міжстінними камерами передньої пари доїльних стаканів для сприйняття змінного високочастотного вакуумметричного тиску дійковими гумами при такті всисання в них для створення вібруючої дії дійкової гуми на передні дійки, а робоча...
