Вибухобезпечний ящик для батареї рудникового електровоза

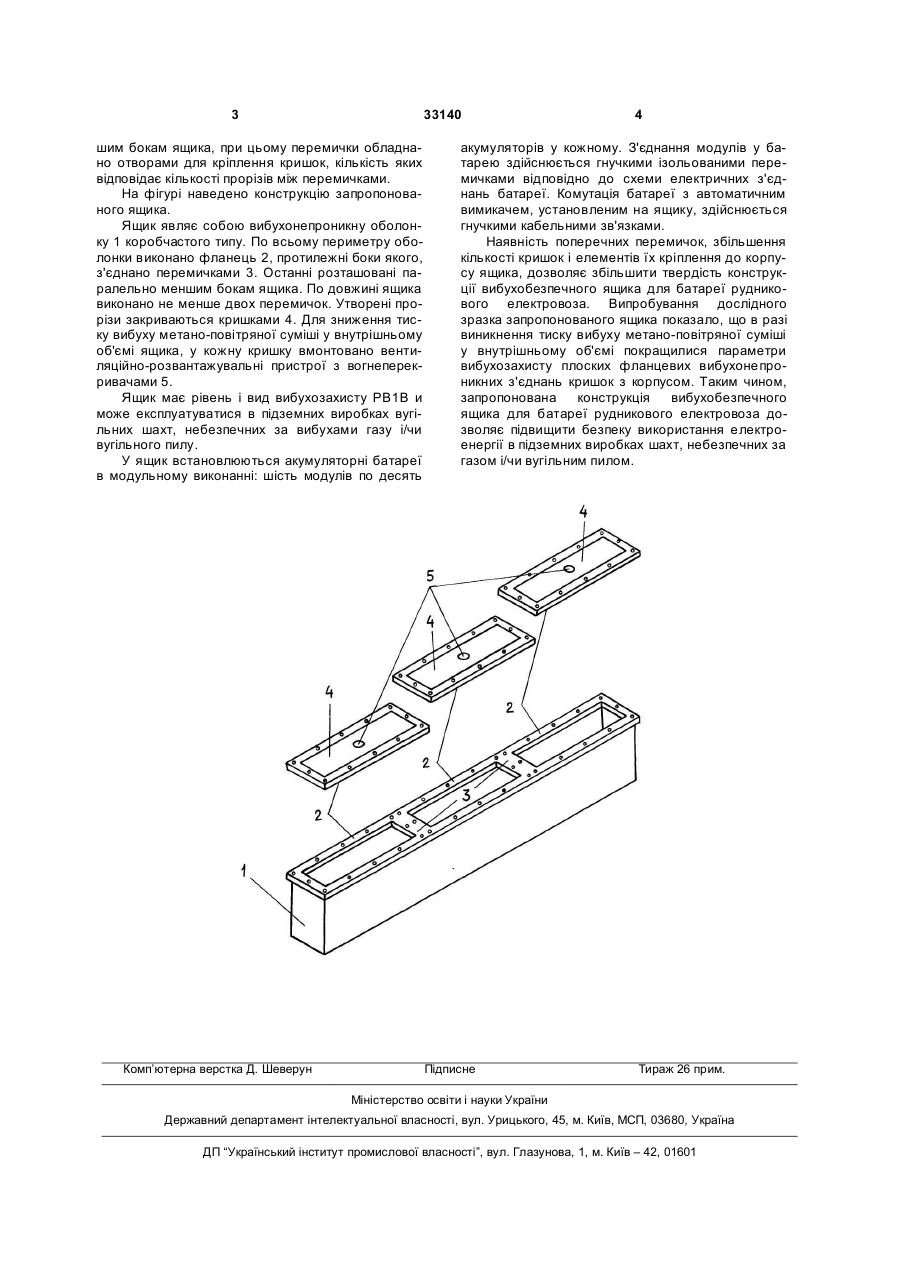

Вибухобезпечний ящик для рудникового електровоза, що виконаний у вигляді подовженого порожнистого паралелепіпеда, один з боків якого обладнано фланцем і кришкою, що утворюють вибухонепроникне з'єднання, при цьому кришку обладнано розвантажувальними пристроями, який відрізняється тим, що фланець обладнано не менше ніж двома перемичками, що з'єднують протилежні боки і виконані паралельно меншим бокам ящика, при цьому перемички обладнано отворами для кріплення кришок, кількість яких відповідає кількості прорізів між перемичками. (19) (21) u200801734 (22) 11.02.2008 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) БРЮХАНОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, UA, КАЛУС КОСТЯНТИН ЯКОВИЧ, UA, ІОХЕЛЬСОН ЗІНОВІЙ МАРКОВИЧ, UA, КАШУБА ОЛЕГ ІВАНОВИЧ, UA, ПОДЛУЖНИЙ ОЛЕКСАНДР ГРИГОРОВИЧ, UA, АНТИПІН ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, ДУПАК ОЛЕКСАНДР СЕРГІЙОВИЧ, UA, МИХАЙЛОВ ОЛЕГ БОРИСОВИЧ, UA (73) ДЕРЖАВНИЙ МАКІЇВСЬКИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ З БЕЗПЕКИ РОБІТ У ГІРНИЧІЙ ПРОМИСЛОВОСТІ, UA 3 33140 шим бокам ящика, при цьому перемички обладнано отворами для кріплення кришок, кількість яких відповідає кількості прорізів між перемичками. На фігурі наведено конструкцію запропонованого ящика. Ящик являє собою вибухонепроникну оболонку 1 коробчастого типу. По всьому периметру оболонки виконано фланець 2, протилежні боки якого, з'єднано перемичками 3. Останні розташовані паралельно меншим бокам ящика. По довжині ящика виконано не менше двох перемичок. Утворені прорізи закриваються кришками 4. Для зниження тиску вибуху метано-повітряної суміші у внутрішньому об'ємі ящика, у кожну кришку вмонтовано вентиляційно-розвантажувальні пристрої з вогнеперекривачами 5. Ящик має рівень і вид вибухозахисту РВ1В и може експлуатуватися в підземних виробках вугільних шахт, небезпечних за вибухами газу і/чи вугільного пилу. У ящик встановлюються акумуляторні батареї в модульному виконанні: шість модулів по десять Комп’ютерна верстка Д. Шеверун 4 акумуляторів у кожному. З'єднання модулів у батарею здійснюється гнучкими ізольованими перемичками відповідно до схеми електричних з'єднань батареї. Комутація батареї з автоматичним вимикачем, установленим на ящику, здійснюється гнучкими кабельними зв'язками. Наявність поперечних перемичок, збільшення кількості кришок і елементів їх кріплення до корпусу ящика, дозволяє збільшити твердість конструкції вибухобезпечного ящика для батареї рудникового електровоза. Випробування дослідного зразка запропонованого ящика показало, що в разі виникнення тиску вибуху метано-повітряної суміші у внутрішньому об'ємі покращилися параметри вибухозахисту плоских фланцевих вибухонепроникних з'єднань кришок з корпусом. Таким чином, запропонована конструкція вибухобезпечного ящика для батареї рудникового електровоза дозволяє підвищити безпеку використання електроенергії в підземних виробках шахт, небезпечних за газом і/чи вугільним пилом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
