Мікрометричний штангенциркуль
Номер патенту: 33178
Опубліковано: 10.06.2008
Автори: Івасечко Роман Романович, Крук Володимир Володимирович, Фльонц Олег Володимирович, Стефанів Сергій Володимирович
Формула / Реферат
Мікрометричний штангенциркуль, який виконано у вигляді штанги з масштабною лінійкою, нерухомої і рухомої губок, рамки з шкалою ноніуса та стопорного гвинта, який відрізняється тим, що посередині висоти нерухомої губки виконано ступінчастий наскрізний отвір, в якому жорстко встановлено втулку, в яку жорстко встановлена ніжка мікрометра з індикатором і вимірювальною ніжкою, яка є в контакті з поверхнею оброблюваної деталі, а на штанзі встановлена рухома рамка з шкалою ноніуса, знизу якої виконана рейка, яка є у взаємодії з шестірнею, з можливістю кругового обертання, яка центральним отвором встановлена на вісь разом з конічним ноніусом з можливістю кругового обертання в рамці.
Текст

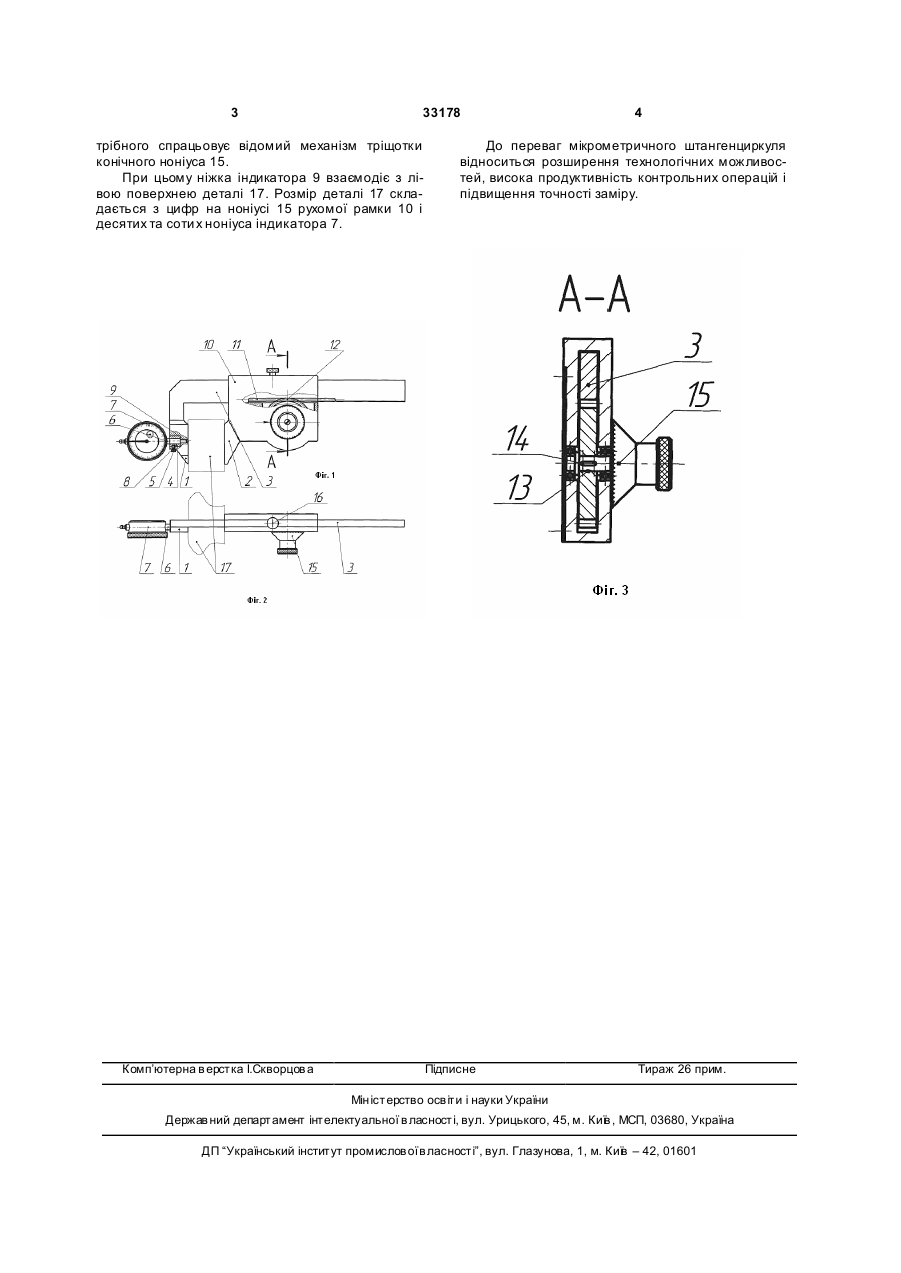

Мікрометричний штангенциркуль, який виконано у вигляді штанги з масштабною лінійкою, нерухомої і рухомої губок, рамки з шкалою ноніуса 3 33178 трібного спрацьовує відомий механізм тріщотки конічного ноніуса 15. При цьому ніжка індикатора 9 взаємодіє з лівою поверхнею деталі 17. Розмір деталі 17 складається з цифр на ноніусі 15 рухомої рамки 10 і десятих та соти х ноніуса індикатора 7. Комп’ютерна в ерстка І.Скворцов а 4 До переваг мікрометричного штангенциркуля відноситься розширення технологічних можливостей, висока продуктивність контрольних операцій і підвищення точності заміру. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMicrometric slide gage
Автори англійськоюIvasechko Roman Romanovych, Kruk Volodymyr Volodymyrovych, Flionts Oleh Volodymyrovych, Stefaniv Serhii Volodymyrovych
Назва патенту російськоюМикрометрический штангенциркуль
Автори російськоюИвасечко Роман Романович, Крук Владимир Владимирович, Флёнц Олег Владимирович, Стефанив Сергей Владимирович
МПК / Мітки
МПК: G01B 3/20
Мітки: штангенциркуль, мікрометричний
