Штангенциркуль
Номер патенту: 71098
Опубліковано: 15.11.2004
Автори: Омельяненко Дар'я Василівна, Ливицький Іван Миколайович, Петровський Валерій Петрович
Формула / Реферат
1. Штангенциркуль, що містить штангу, рамку з основним ноніусом та додатковою шкалою, який відрізняється тим, що додаткова шкала виконана у вигляді зубчастої рейки з десятковими ноніусами на кожному зубці, яка розташована у рамці протилежно основному ноніусу, вимірювальні ребра зубців нахилені під гострим кутом до штрихів штанги, штрихи нанесені на всю ширину штанги, а крок зубців дорівнює кроку штрихів основного ноніуса рамки.
2. Штангенциркуль за п. 1, який відрізняється тим, що проміжки між зубцями додаткового ноніуса або все вимірювальне поле рамки заповнене прозорим матеріалом з ефектом збільшення зображення.
3. Штангенциркуль за п. 1, який відрізняється тим, що додаткова шкала у вигляді зубчастої рейки сумісна з основним ноніусом рамки.
Текст

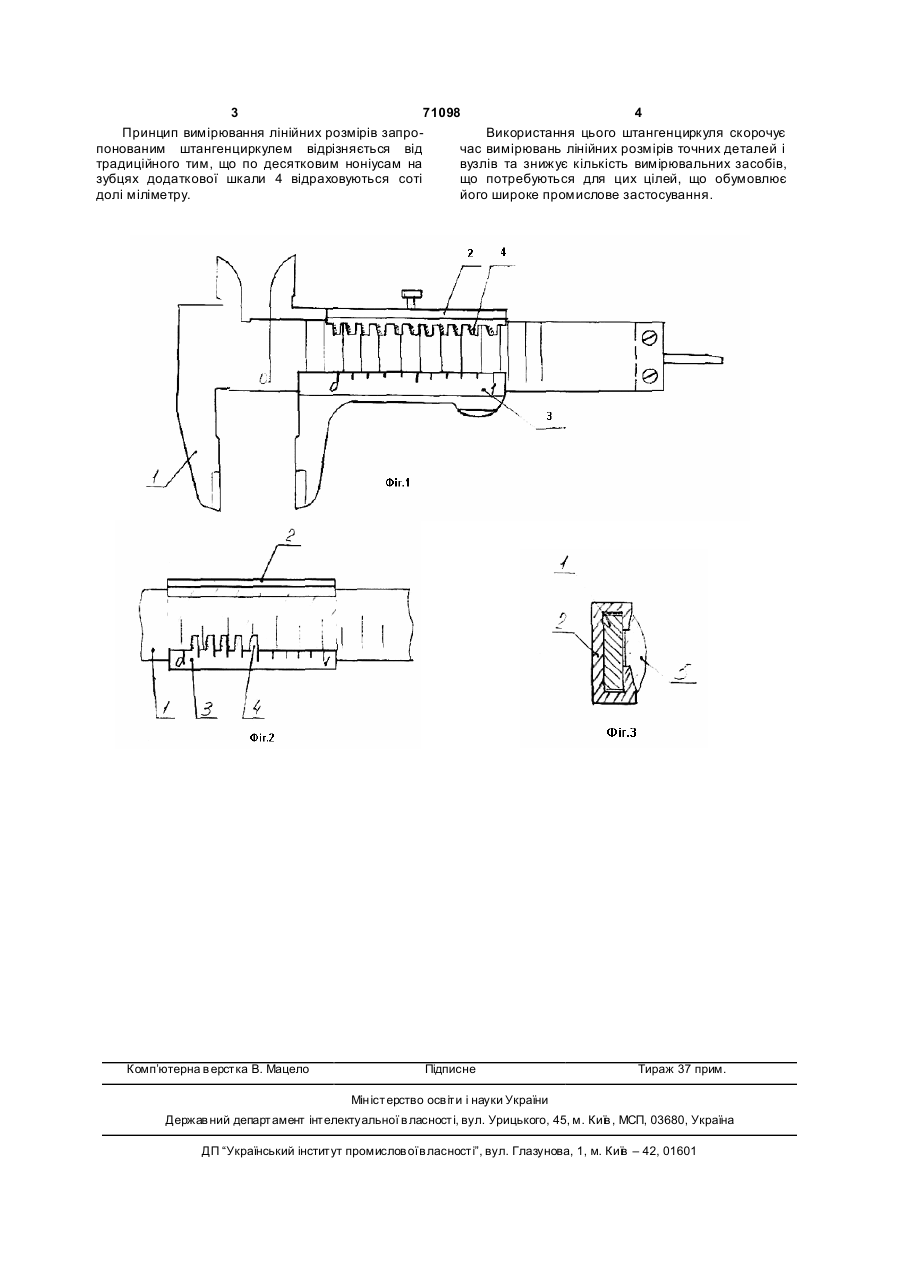

1. Штангенциркуль, що містить штангу, рамку з основним ноніусом та додатковою шкалою, який відрізняє ться тим, що додаткова шкала виконана у вигляді зубчастої рейки з десятковими ноніусами на кожному зубці, яка розташована у рамці проти 3 71098 4 Принцип вимірювання лінійних розмірів запроВикористання цього штангенциркуля скорочує понованим штангенциркулем відрізняється від час вимірювань лінійних розмірів точних деталей і традиційного тим, що по десятковим ноніусам на вузлів та знижує кількість вимірювальних засобів, зубцях додаткової шкали 4 відраховуються соті що потребуються для цих цілей, що обумовлює долі міліметру. його широке промислове застосування. Комп’ютерна в ерстка В. Мацело Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVernier caliper
Автори англійськоюPetrovskyi Valerii Petrovych
Назва патенту російськоюШтангенциркуль
Автори російськоюПетровский Валерий Петрович
МПК / Мітки
МПК: G01B 3/20
Мітки: штангенциркуль
