Спосіб виготовлення гвинтових теплообмінників

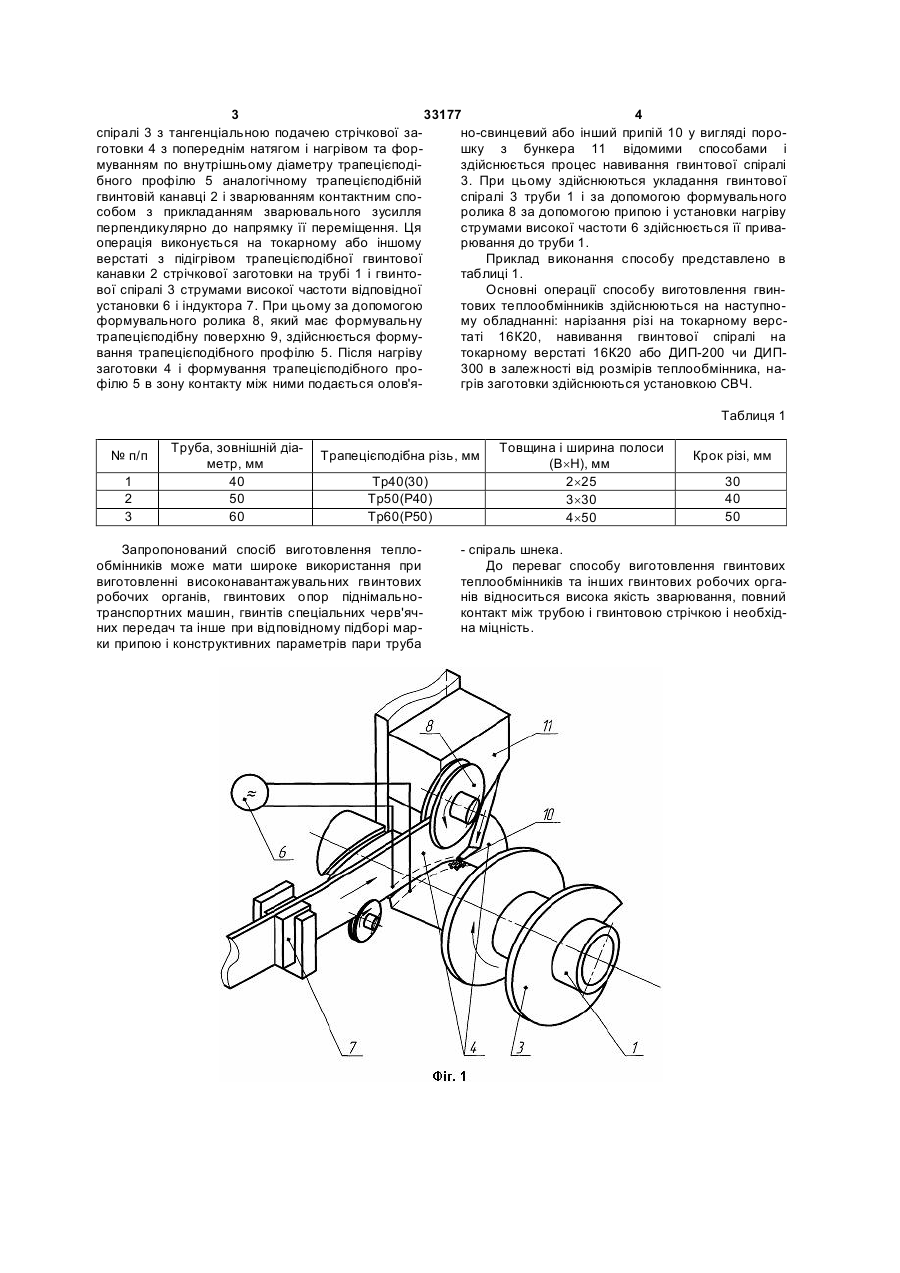

Спосіб виготовлення гвинтових теплообмінників, який включає осьову подачу труби, тангенціальну подачу гвинтової спіралі з попереднім її натягом, нагрів гвинтової спіралі і труби струмами високої частоти і зварювання контактним спосо 3 33177 4 спіралі 3 з тангенціальною подачею стрічкової зано-свинцевий або інший припій 10 у вигляді пороготовки 4 з попереднім натягом і нагрівом та форшку з бункера 11 відомими способами і муванням по внутрішньому діаметру трапецієподіздійснюється процес навивання гвинтової спіралі бного профілю 5 аналогічному трапецієподібній 3. При цьому здійснюються укладання гвинтової гвинтовій канавці 2 і зварюванням контактним споспіралі 3 труби 1 і за допомогою формувального собом з прикладанням зварювального зусилля ролика 8 за допомогою припою і установки нагріву перпендикулярно до напрямку її переміщення. Ця струмами високої частоти 6 здійснюється її приваоперація виконується на токарному або іншому рювання до труби 1. верстаті з підігрівом трапецієподібної гвинтової Приклад виконання способу представлено в канавки 2 стрічкової заготовки на трубі 1 і гвинтотаблиці 1. вої спіралі 3 струмами високої частоти відповідної Основні операції способу виготовлення гвинустановки 6 і індуктора 7. При цьому за допомогою тових теплообмінників здійснюються на наступноформувального ролика 8, який має формувальну му обладнанні: нарізання різі на токарному верстрапецієподібну поверхню 9, здійснюється формутаті 16К20, навивання гвинтової спіралі на вання трапецієподібного профілю 5. Після нагріву токарному верстаті 16К20 або ДИП-200 чи ДИПзаготовки 4 і формування трапецієподібного про300 в залежності від розмірів теплообмінника, нафілю 5 в зону контакту між ними подається олов'ягрів заготовки здійснюються установкою СВЧ. Таблиця 1 № п/п 1 2 3 Труба, зовнішній діаметр, мм 40 50 60 Трапецієподібна різь, мм Тр40(30) Тр50(Р40) Тр60(Р50) Запропонований спосіб виготовлення теплообмінників може мати широке використання при виготовленні високонавантажувальних гвинтових робочих органів, гвинтових опор піднімальнотранспортних машин, гвинтів спеціальних черв'ячних передач та інше при відповідному підборі марки припою і конструктивних параметрів пари труба Товщина і ширина полоси (В´Н), мм 2´25 3´30 4´50 Крок різі, мм 30 40 50 - спіраль шнека. До переваг способу виготовлення гвинтових теплообмінників та інших гвинтових робочих органів відноситься висока якість зварювання, повний контакт між трубою і гвинтовою стрічкою і необхідна міцність. 5 Комп’ютерна верстка Л.Литвиненко 33177 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
