Мікрометричний нутромір

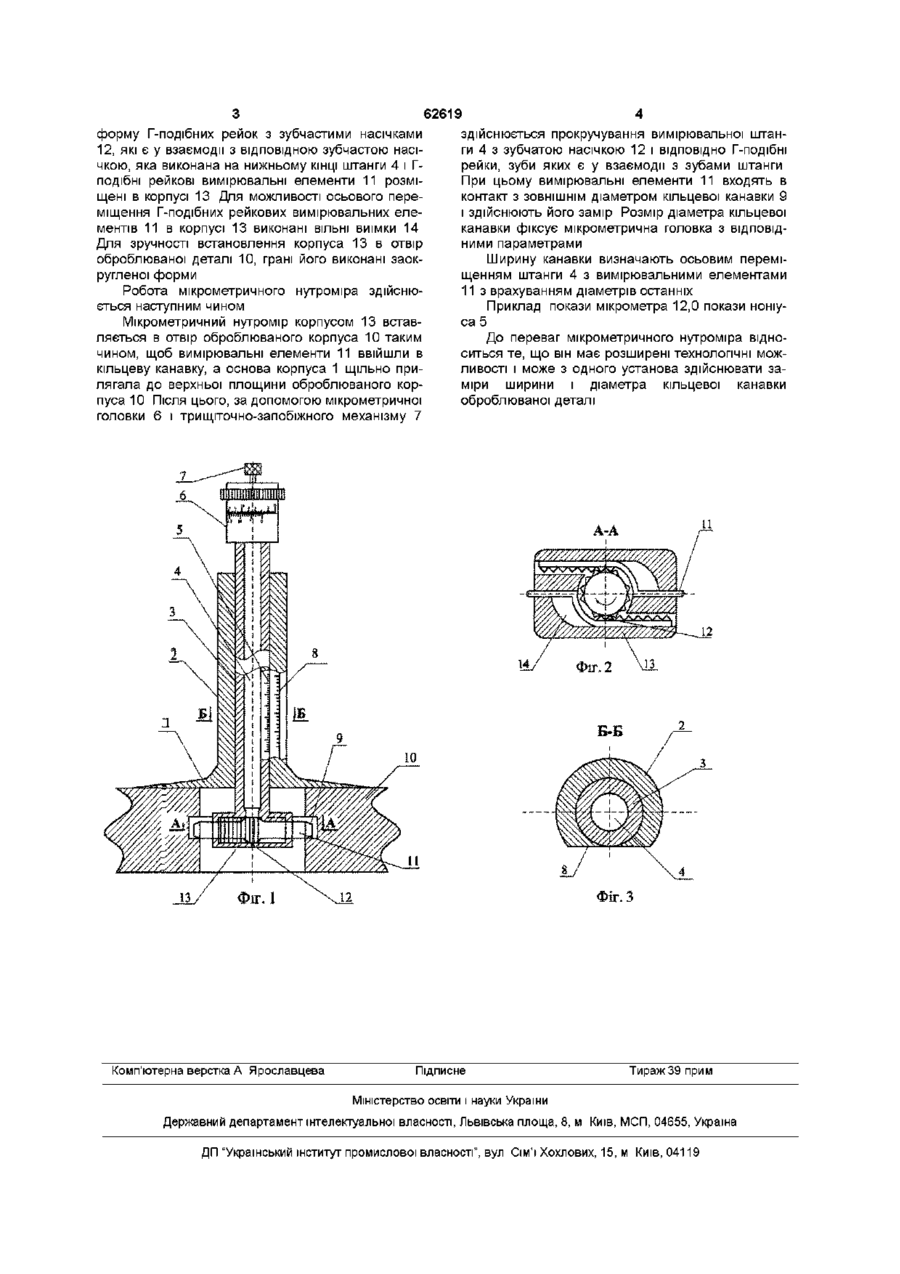

Мікрометричний нутромір, який виконаний у вигляді корпуса, мікрометричної головки, вимірювальної штанги, вимірювальних і кріпильних елементів, тріскачково-запобіжного механізму, який відрізняється тим, що на нижньому КІНЦІ вимірювальної штанги виконана зубчаста насічка, яка є у взаємодії з ВІДПОВІДНИМИ зубчастими насічками на вимірювальних елементах, які виконані у вигляді Г-подібних рейок і розміщені в корпусі з можливістю осьового переміщення і є у взаємодії з внутрішнім діаметром вимірювальної кільцевої канавки, при цьому вимірювальна штанга за посадкою ковзання є у взаємодії з внутрішнім отвором циліндричної видовженої частини корпуса, на якій як і на вимірювальній штанзі нанесені мікрометричні поділки, а на другому верхньому вільному КІНЦІ вимірювальної штанги встановлено мікрометричну головку з тріскачково-запобіжним механізмом, причому діаметр вимірювальних елементів є меншим ширини вимірювальної кільцевої канавки Винахід відноситься до механічних вимірювальних систем і може використовуватися в галузі механообробки Відомий мікрометричний нутромір, який виконаний у вигляді корпуса, мікрометричної головки, вимірювальної штанги, вимірювальних і кріпильних елементів, трищіточно-запобіжного механізму (Нефедов Н А Практическое обучение в машиностроительных техникумах М Высшая школа, 1990, р и с і 23) До недоліків даного мікрометричного нутроміра відноситься те, що він мас обмежені технологічні можливості і не може з одного установа заміряти внутрішній діаметр кільцевої канавки і її ширину В основу винаходу поставлена задача розширення технологічних можливостей, шляхом виконання мікрометричного нутроміра, у вигляді корпуса, мікрометричної головки, вимірювальної штанги, вимірювальних і кріпильних елементів, трищіточно-запобіжного механізму, причому на нижньому КІНЦІ вимірювальної штанги виконана зубчаста насічка, яка є у взаємодії з ВІДПОВІДНИМИ зубчатими насічками на вимірювальних елементах, які виконані у вигляді Г-подібних рейок і розміщені в корпусі з можливістю осьового переміщення і є у взаємодії з внутрішнім діаметром вимірювальної кільцевої канавки, при цьому вимірювальна штанга по посадці ковзання є у взаємодії з внутрішнім отвором циліндричної видовженої частини корпуса на якій, як і на вимірювальній штанзі, нанесені мікрометричні поділки, а на другому верхньому вільному КІНЦІ вимірювальної штанги встановлено мікрометричну головку з трищіточно-запобіжним механізмом, причому діаметр вимірювальних елементів є меншим ширини вимірювальної кільцевої канавки Мікрометричний нутромір зображено на фіг1, на фіг 2 січення по А-А на фіг 1, на фіг 3 січення по Б-Б на фіг 1 Мікрометричний нутромір складається з корпуса 1 з видовженою циліндричною частиною 2, всередині якої встановлено, по посадці ковзання, з можливістю осьового і кругового переміщення, втулку 3 з вимірювальною штангою 4 і ноніусом 5, для заміру ширини кільцевої канавки оброблюваної деталі На верхньому КІНЦІ вимірювальної штанги 4 жорстко закріплена мікрометрична головка 6 з трищіточно-запобіжним механізмом 7 На втулці З нанесена шкала 8 для заміру ширини кільцевої канавки 9 в оброблювальному корпусі 10 за допомогою вимірювальних елементів 11, причому діаметр вимірювальних елементів є меншим ширини вимірювальної кільцевої канавки Останні мають (О (О 62619 форму Г-подібних рейок з зубчастими насічками 12, які є у взаємодії з ВІДПОВІДНОЮ зубчастою насічкою, яка виконана на нижньому КІНЦІ штанги 4 і Гподібні рейкові вимірювальні елементи 11 розміщені в корпусі 13 Для можливості осьового переміщення Г-подібних рейкових вимірювальних елементів 11 в корпусі 13 виконані ВІЛЬНІ виїмки 14 Для зручності встановлення корпуса 13 в отвір оброблюваної деталі 10, грані його виконані заокругленої форми Робота мікрометричного нутроміра здійснюється наступним чином Мікрометричний нутромір корпусом 13 вставляється в отвір оброблюваного корпуса 10 таким чином, щоб вимірювальні елементи 11 ввійшли в кільцеву канавку, а основа корпуса 1 щільно прилягала до верхньої площини оброблюваного корпуса 10 Після ЦЬОГО, за ДОПОМОГОЮ мікрометричної головки 6 і трищіточно-запобіжного механізму 7 здійснюється прокручування вимірювальної штанги 4 з зубчатою насічкою 12 і ВІДПОВІДНО Г-подібні рейки, зуби яких є у взаємодії з зубами штанги При цьому вимірювальні елементи 11 входять в контакт з ЗОВНІШНІМ діаметром кільцевої канавки 9 і здійснюють його замір Розмір діаметра кільцевої канавки фіксує мікрометрична головка з ВІДПОВІДНИМИ параметрами Ширину канавки визначають осьовим переміщенням штанги 4 з вимірювальними елементами 11 з врахуванням діаметрів останніх Приклад покази мікрометра 12,0 покази ноніуса 5 До переваг мікрометричного нутроміра відноситься те, що він має розширені технологічні можливості і може з одного установа здійснювати заміри ширини і діаметра кільцевої канавки оброблюваної деталі А-А W Фіг, 2 \И Б-Б Фіг. З Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
