Штангенциркуль

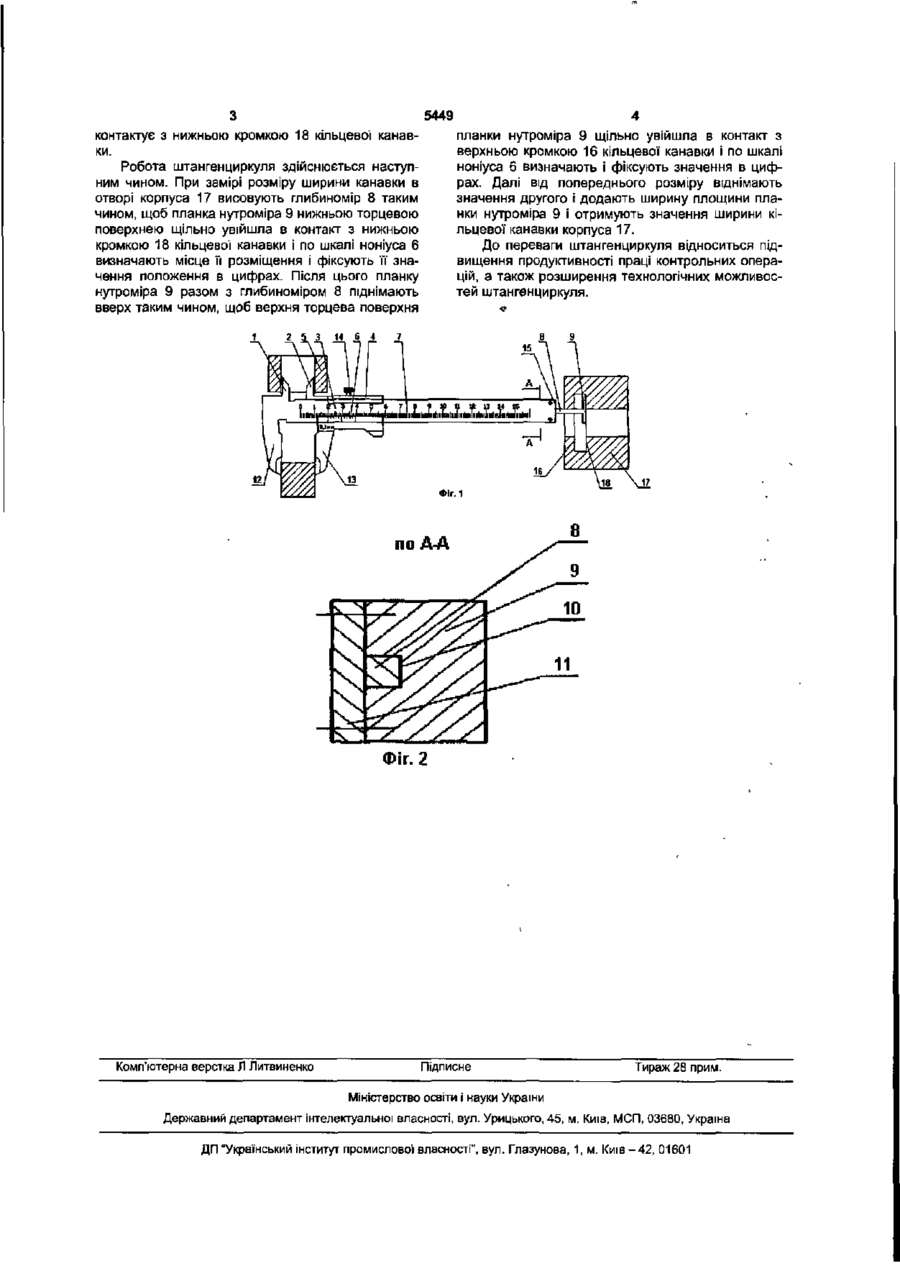

Штангенциркуль, який виконано у вигляді штанги з масштабною лінійкою і двома нерухомими губками, рамки з шкалою ноніуса і двох рухо мих губок, глибиноміра, розміщеного з задньої сторони штанги в П-подібному пазу та стопорного гвинта, який відрізняється тим, що на вільному кінці глибиноміра, перпендикулярно до нього жорстко закріплена планка нутроміра таким чином, щоб її довжина була рівною ширині штанги, а при контакті рухомих губок між собою планка нутроміра зі сторони торця штанги є в повному контакті з торцевою площиною штанги. Корисна модель відноситься до машинобудування і може мати використання при заміру ширини кільцевих канавок виконаних в отворах корпусних деталей. Відомий штангенциркуль, який виконано у вигляді штанги з масштабною лінійкою і двома нерухомими губками, рамки з шкалою Ноніуса і двох рухомих губок, глибиноміра, розміщеного з задньої сторони штанги в П-подібному пазу та стопорного гвинта (Соколов Б.А., Румянцев А.В Практикум по металлообработке. М. Просвещение 1978, рис.43а). Основний недолік штангенциркуля - обмежені технологічні можливості і мала продуктивність контрольних операцій. Метою корисної моделі є підвищення продуктивності праці і розширення технологічних можливостей шляхом виконання штангенциркуля, який виконано у вигляді штанги з масштабною лінійкою і двома нерухомими губками, рамки з шкалою Ноніуса і двох рухомих губок, глибиноміра, розміщеного з задньої сторони штанги в П-подібному пазу та стопорного гвинта, причому на вільному кінці глибиноміра, перпендикулярно до нього жорстко закріплена планка нутроміра таким чином, щоб її довжина була рівною ширині штанги, а при контакті рухомих губок між собою планка нутроміра зі сторони торця штанги є в повному контакті з торцевою площиною штанги. сторони штанги 3. Ліва нерухома губка 1 жорстко закріплена до штанги 3, а права рухома 2 жорстко закріплена до рамки 4, яка встановлена на штанзі З з можливістю осьового переміщення. Губки 1 і 2 використовують для заміру внутрішніх параметрів, отворів, пазів, наприклад, отвору в деталі 5, причому нульові поділки шкали ноніуса 6 співпадають з поділками шкали 7. На правому кінці глибиноміра 8, перпендикулярно до нього закріплено планку нутроміра 9 таким чином, щоб її довжина була рівною ширині штанги 3, а лівий кінець нутроміра закріплено до рамки 4 з можливістю осьового переміщення З задньої сторони штанги по її середині виконано осьовий паз 10 П-подібної форми, в який вільно встановлено планку нутроміра 9 з можливістю осьового переміщення. На кінці планки з задньої сторони жорстко закріплено планку 11 довжиною рівною ширині штанги 3 з метою точного направлення планки нутроміра 9. З протилежної сторони від губок 1 і 2 знизу відповідно встановлена жорстко нерухома губка 12 і нижня рухома губка 13, яка закріплена до рамки 4 знизу, аналогічно верхній рухомій губці 2. Рамка 4 до штанги фіксується стопорним гвинтом 14. При контакті нижніх вимірювальних губок 12 і 13 між собою планка нутроміра 9 зі сторони торця штанги 3 є в повному контакті з торцевою площиною 15 штанги. При замірі ширини кільцевої канавки в корпусі 17 планка нутроміра 9 верхньою поверхнею є в контакті з кромкою 16, а нижня кромка планки нутроміра 9 при замірі ширини канавки Штангенциркуль зображено на Фіг.1, а на Фіг.2 -січення по А-Ана Фіг.1. Штангенциркуль складається з нерухомої лівої 1 і правої рухомої 2 губок, які виконані з зверхньої О) ТІ О) 5449 контактує з нижньою кромкою 18 кільцевої канавки. Робота штангенциркуля здійснюється наступним чином. При замірі розміру ширини канавки в отворі корпуса 17 висовують глибиномір 8 таким чином, щоб планка нутроміра 9 нижньою торцевою поверхнею щільно увійшла в контакт з нижньою кромкою 18 кільцевої канавки і по шкалі ноніуса 6 визначають місце її розміщення І фіксують її значення положення в цифрах. Після цього планку нутроміра 9 разом з глибиноміром 8 піднімають вверх таким чином, щоб верхня торцева поверхня планки нутроміра 9 щільно увійшла в контакт з верхньою кромкою 16 кільцевої канавки і по шкалі ноніуса б визначають і фіксують значення в цифрах. Далі від попереднього розміру віднімають значення другого і додають ширину площини планки нутроміра 9 і отримують значення ширини кільцевої канавки корпуса 17. До переваги штангенциркуля відноситься підвищення продуктивності праці контрольних операцій, а також розширення технологічних можливостей штангенциркуля. Фіг. 2 Комп'ютерна верстка Л Литвинєнко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
